LNG氣化站工藝流程圖

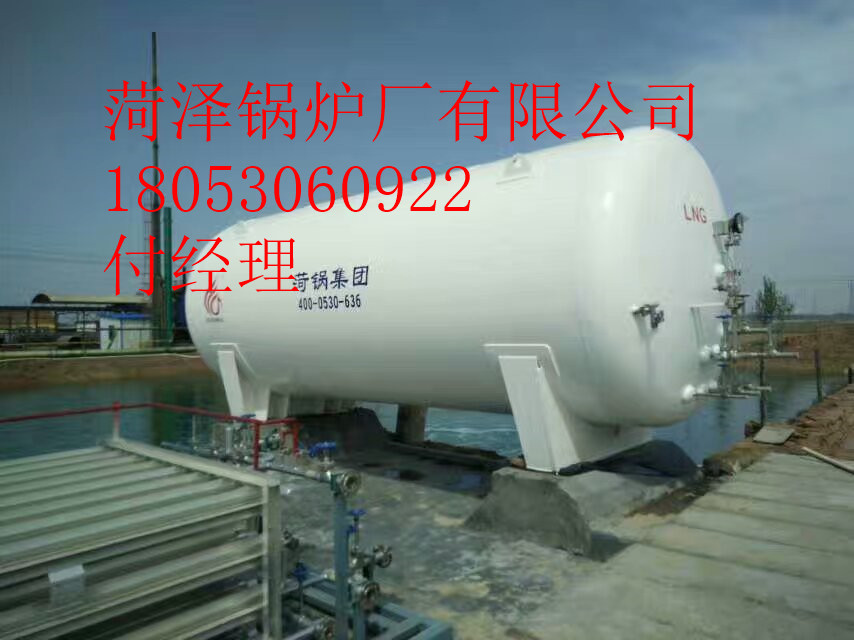

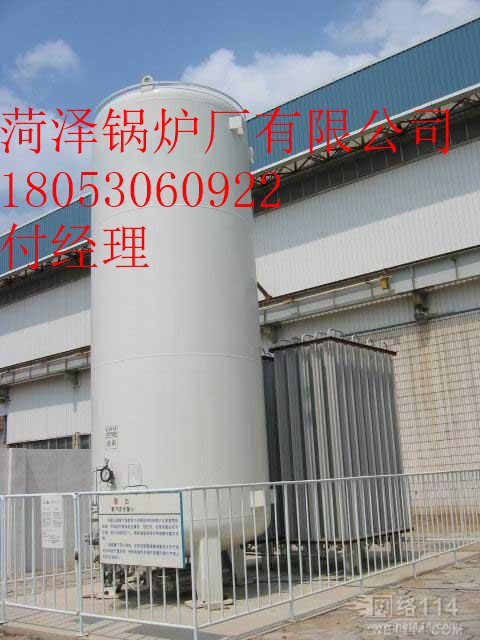

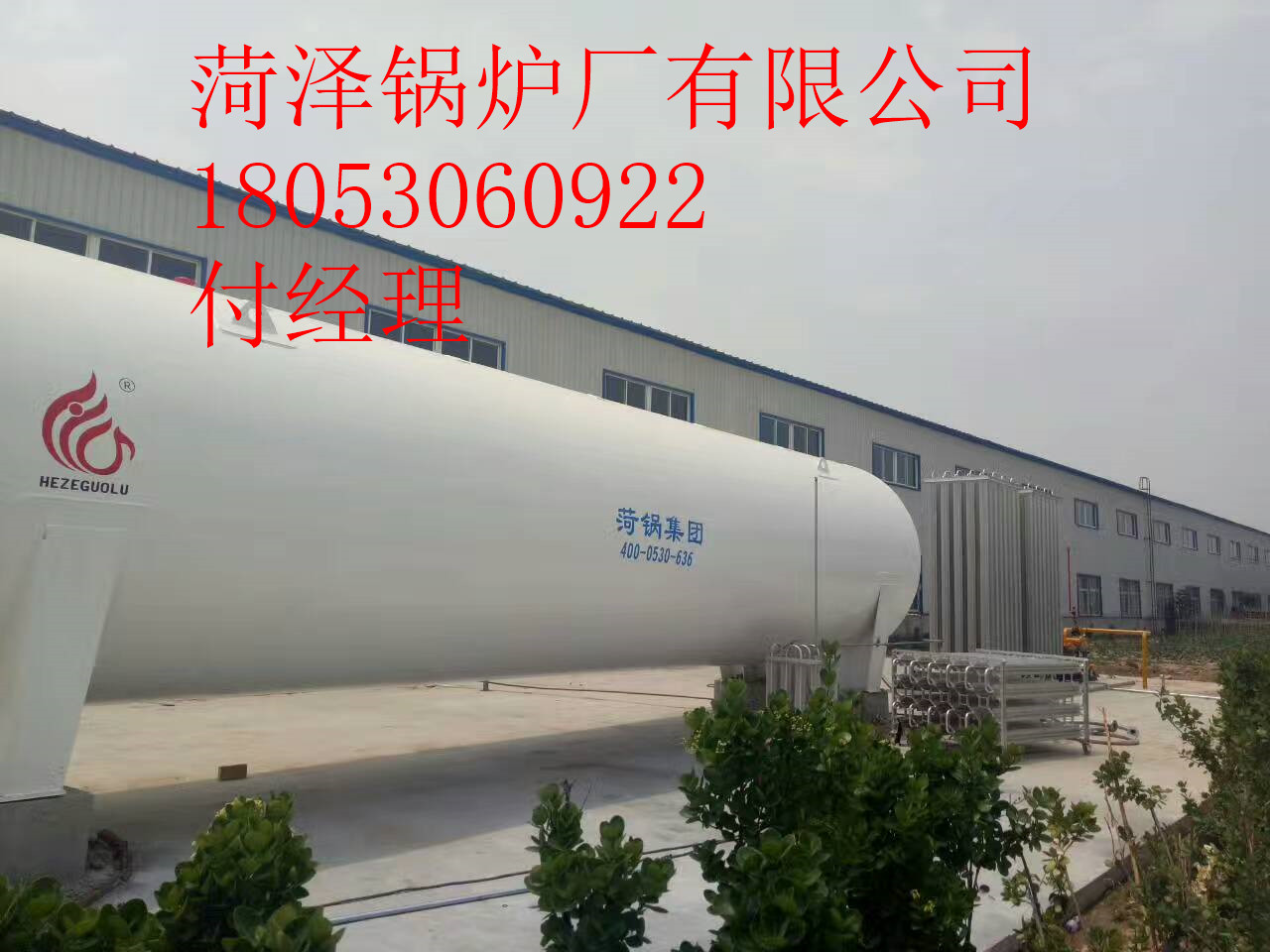

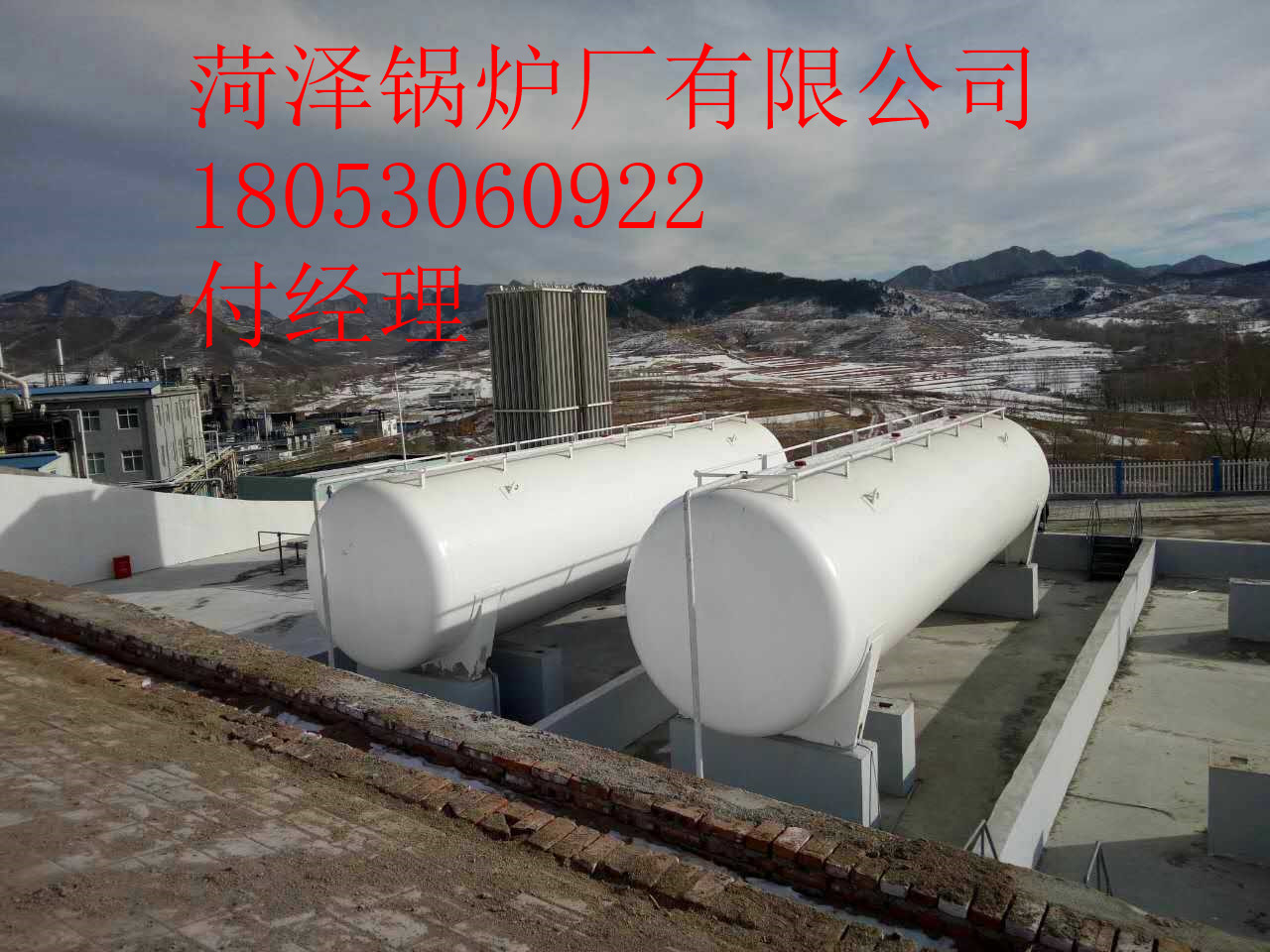

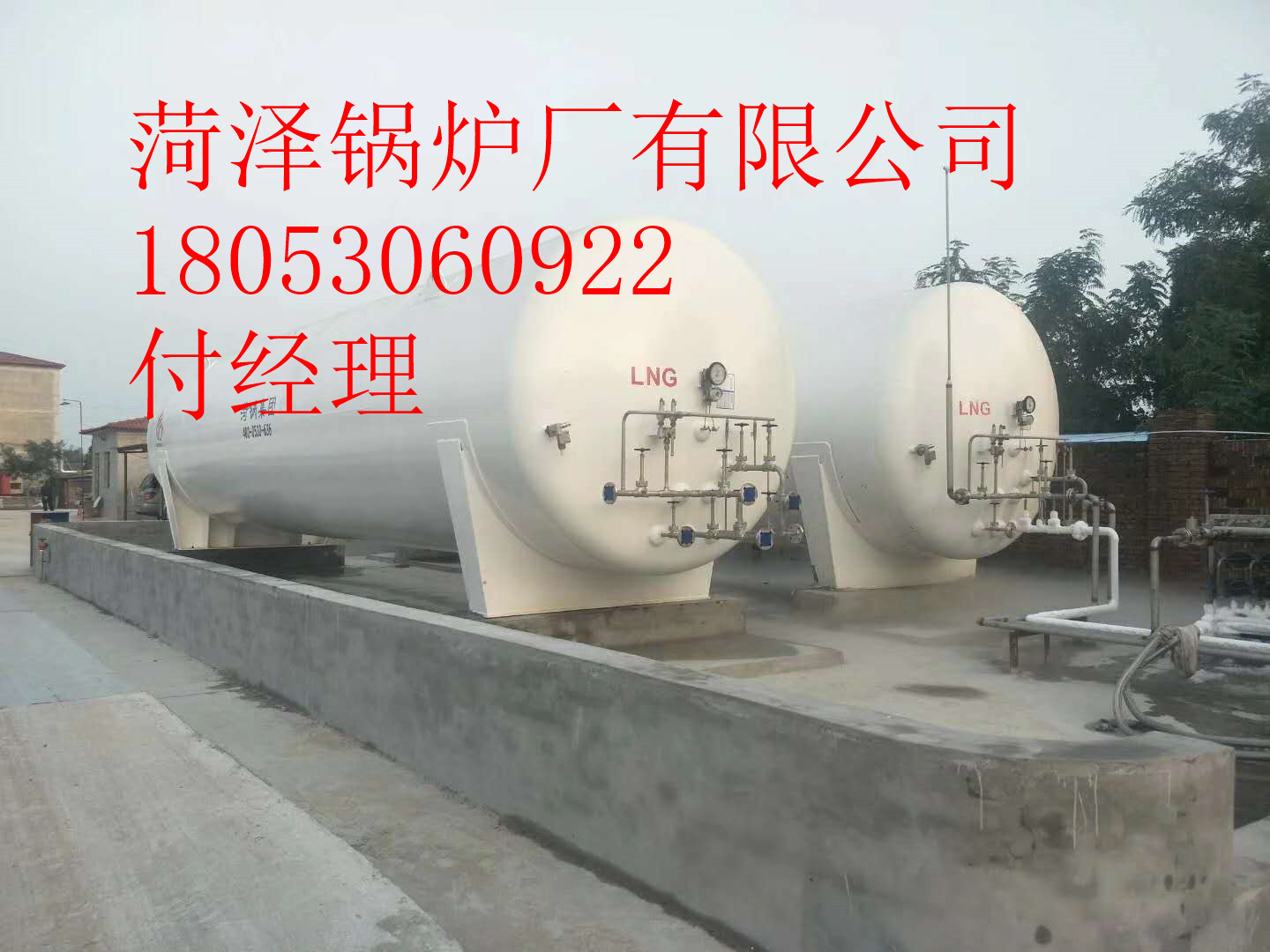

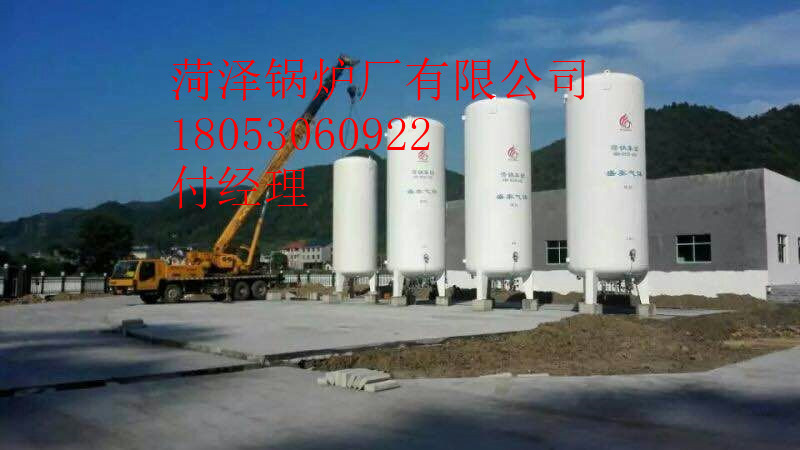

如圖所示，LNG通過低溫汽車槽車運至LNG衛星站，通過卸車臺設置的臥式專用卸車增壓器對汽車槽車儲罐增壓，利用壓差將LNG送至衛星站低溫LNG儲罐。工作條件下，儲罐增壓器將儲罐內的LNG增壓到0.6MPa。增壓后的低溫LNG進入空溫式氣化器，與空氣換熱后轉化為氣態天然氣并升高溫度，出口溫度比環境溫度低10℃，壓力為0.45－0.60 MPa，當空溫式氣化器出口的天然氣溫度達不到5℃以上時，通過水浴式加熱器升溫，最后經調壓(調壓器出口壓力為0.35 MPa)、計量、加臭后進入城市輸配管網，送入各類用戶。
file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image002.jpg
LNG液化天然氣化站安全運行管理
LNG就是液化天然氣（Liquefied Natural Gas）的簡稱，主要成分是甲烷。先將氣田生產的天然氣凈化處理，再經超低溫（-162℃）加壓液化就形成液化天然氣。 LNG無色、無味、無毒且無腐蝕性，其體積約為同量氣態天然氣體積的1/600，LNG的重量?jī)H為同體積水的45%左右。
