S7-1200 PROFINET與 IO device 通信

PROFINET IO 設備指分配給其中一個 IO 控制器（例如，遠程 IO、閥終端、變頻器和交換機）的分布式現場設備。PROFINET IO 控制器對連接的 IO 設備進行尋址，與現場設備交換輸入和輸出信號。

硬件和軟件需求及所完成的通信任務

硬件：
① S7-1200 CPU
② PC （帶以太網卡），TP電纜(以太網電纜）
③ ET200S 151-3 PN

軟件：
STEP7 V11 SP2 or Higher

所完成的通信任務：
① 1200 讀取151-3 PN 數字量輸入點數據
② 1200 向151-3 PN 輸出點傳送數據

通信的編程，連接參數及通信參數的配置

1. 打開 STEP7 V11 SP2 軟件并新建項目

在 STEP7 V11 SP2的 “Portal View” 中選擇 “Create new project” 創建一個新項目

2. S7-1200硬件組態及參數分配

在硬件列表中選擇對應的訂貨號，如圖1. 所示。

圖1. 添加1200 CPU

在設備視圖中顯示出 1200 的組態畫面，如圖2 .所示。

圖2. 1200 設備視圖

接著需要給1200 CPU 設置 IP 地址，通過“屬性” > “以太網地址” 來設置，如圖 3 . 所示

圖3. 設置IP地址

進入網絡視圖，在硬件目錄中選擇IM151-3PN（6ES7151-3BA23-0AB0），如圖4. 所示。

圖4. 添加IM 151-3 PN

然后雙擊ET200S 151-3 進入設備視圖進行硬件組態，為 151-3 添加 DI、DO 模塊， 如圖5. 所示。

圖5. 151-3 硬件組態

點擊IM151-3 PN模塊的圖標，然后在IM 151-3 “屬性” 〉“常規”的“名稱”中定義該接口模塊的設備名稱 “ET200S 151-3”，如圖6. 所示。

圖6. IM151-3 設置設備名稱。

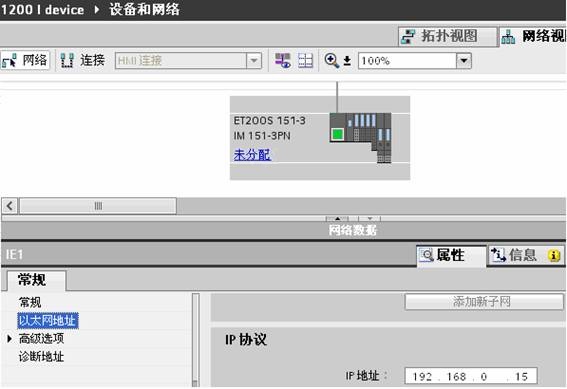

設置設備名稱后，需要給IM151-3 設置IP 地址，在網絡視圖中點擊IM151-3以太網口，然后在“屬性” 〉“常規” 〉”以太網地址”中設置IP 地址“192.168.0.15”。如圖7. 所示。

圖7.設置IM 151-3 IP 地址

在網絡視圖中右鍵點擊151-3 的”未分配“ 圖標，然后給151-3 分配IO Controller ，如圖8. 所示。

圖8. 151-3 分配IO Controller

這樣在151-3的設備概覽中可以看到151-3 所占用的S7-1200 I/O 區域，如圖9. 所示。

圖9. 151-3 IO 地址

在網絡視圖中可得到如圖9. 所示網絡結構。

圖9. 網絡結構

右鍵點擊PROFINET 網絡給151-3分配設備名稱，如圖10 所示。

圖10. 給151-3 分配設備名稱

編譯后下載全部，在S7-1200 變量表中可以監控DI變量的狀態，也可以給DO 變量賦值， 觀察151-3DO 模塊的輸出，如圖11所示。

圖11. 變量表監控
