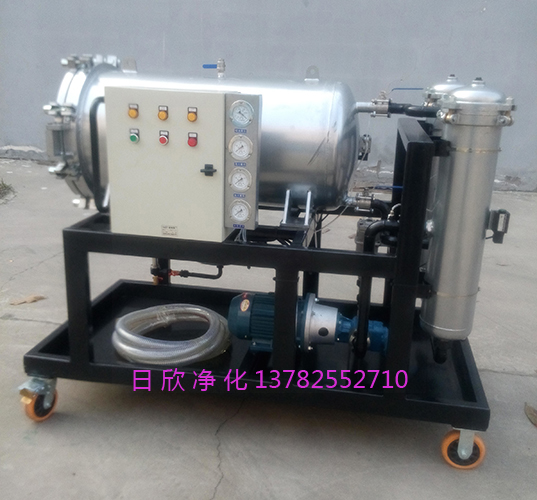

濾油機LYC-J150潤滑油優質聚結過濾機
一、引言
1.聚結過濾機的過濾應用：
-
各類油品的再生凈化；
-
汽輪機油及變壓器油的凈化；
-
高效破除油中的全部油水乳化結構;
-
集精密過濾、高效脫水兩種功能于一體;
-
大流量連續處理;
-
具有過濾精度高，納污容量大，濾芯使用壽命長，脫水效率高;
-
無需加熱、抽真空和高速離心，能耗低、使用費用低;
-
液壓潤滑油的除水及除雜質過濾；
-
脫出油中游離水分，處理后水份含量低于100PPM;
-
過濾油中的固態顆粒，清潔度達到NAS6級或更高;
-
不會改變油液的物理、化學性質，延長油液的使用壽命;
-
液壓潤滑油系統清潔度的全面提高；
-
設備在線運行，自動控制，無人值守;
2.聚結過濾機適用油類：
-
潤滑油;
-
壓縮機油;
-
透平油;
-
液壓油;
3.聚結過濾機內容概述：
-
產品介紹
-
技術參數
-
工作原理
-
應用領域
-
執行標準
-
相關鏈接
-
性能特點
-
過濾運行中汽輪機油質量標準
4.聚結過濾機解決問題：
液壓潤滑系統中水的存在，會引起油液氧化，使油液變質，減小油膜厚度，降低潤滑性，引起油液變性聚合而形成大分子，使油液粘度改變，形成有機酸，進而腐蝕金屬表面，降低或喪失油液的介電強度。對于傳統的過濾與分離設備，從相互混雜在一起的一種液體中分離出另一種液體尤為困難，我公司研制的聚結分離式濾油機，集精密過濾和高效脫水為一體，可有效清除油液中的顆粒雜質和乳化水、游離水，而不損害原產品的品質。對于含大量水分子的油液，其分離效果尤為顯著，分離速度是傳統分離速度的幾倍到幾十倍。
濾油機LYC-J150BGT潤滑油優質聚結過濾機
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
關鍵詞：
濾油機 LYC-J150 潤滑油 優質 聚結過濾機
濾油機LYC-J150潤滑油優質聚結過濾機
二、正文
1.產品介紹
集精密過濾和高效過濾兩種功能于一體，高效的清除油液中的顆粒污染物、乳化水、溶解水、游離水，過濾精度可達到NAS4-6級，實現連續運行和無人值守，具有壓力式、離心式、真空式濾油機無法比擬的優越性。
為了徹底解決各種油中含水量過多等問題，采用“聚結分離”脫水技術，開發出LYC-J系列聚結脫水濾油機。
新鄉市日欣凈化設備有限公司聚結過濾機系列型號：
-
LYC-J100
-
LYC-J200
-
LYC-J25
-
LYC-J400
-
LYC-J150
-
LYC-J50
濾油機LYC-J150潤滑油優質聚結過濾機
濾油機LYC-J150BGT潤滑油優質聚結過濾機
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技術參數
|
型號
|
LYC-J150
|
|
原始?jí)毫p失MPa
|
≤0.1
|
|
濾芯更換壓差MPa
|
0.2
|
|
額定壓力MPa
|
0.6
|
|
濾后含水量ppm
|
≤100
|
|
粗過濾精度μm
|
100
|
|
1級精過濾精度μm
|
10、20
|
|
2級精過濾精度μm
|
3、5
|
|
額定流量L/min
|
150
|
|
使用溫度℃
|
25~80
|
|
電 源
|
AC 380V三相，50Hz
|
|
外形尺寸mm LxBxH
|
1800x1000x1540
|
|
重量kg
|
520
|
|
電機功率kw
|
4
|
|
推薦使用粘度cSt
|
10~120
|
注：*過濾精度，如003精過濾為3微米
**適用介質，省略：一般液壓油； ＢＨ：水-乙二醇； V：膦酸酯液壓液
***當介質粘度過高后油液溫度低時，需增加加溫裝置
****防爆型：型號前加F,省略：普通型
外形尺寸：
濾油機LYC-J150BGT潤滑油優質聚結過濾機
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.聚結過濾機工作原理
不同的液體有著不同的表面張力，而液體流過小孔時，表面張力越小，所通過的速率就越快，當不同的混合液體流入分離器后，首先進入聚結濾芯，聚結濾芯具有多層過濾介質，其孔徑逐層遞增。由于表面張力的差異，油液快速通過濾層，而水卻緩慢的多；又由于聚結濾芯采用親水性材料，微小的水滴更是吸附在濾層表面從而造成水滴的聚結。受動能的作用，小液滴競相通過開孔，逐漸匯成大的液滴，并在重力作用下沉降而與油液分離，通過聚結濾芯后的油液，仍有尺寸較小的水珠在慣性作用下向前至分離濾芯處。分離濾芯由特殊的疏水材料制成，在油液通過分離濾芯時，水珠被擋在分離濾芯的外面，而油液則通過分離濾芯，并從出口排出。
油液首先從內向外流經聚結濾芯，聚結濾芯是由特殊玻璃纖維及其他合成材料進行適當?shù)慕M合，專門針對油液脫水配制而成，具有良好親水性。聚結濾心具有過濾顆粒污染物、聚結水分的雙重功能。最內層的高精度濾材首先濾除油液中的顆粒污染物；外面的破乳聚結層將油液中的微小水滴聚結成水珠。尺寸較大的水珠會依靠自身的重力沉降到積水槽，尺寸較小的水珠來不及沉降就會被油液挾帶著流向分離濾心。分離濾心是由經過特殊處理的不銹鋼網制成，具有良好的憎水性，當油液從外向內流經分離濾芯時，小水珠被有效的攔截在濾芯外面，只讓油液通過，不讓水分通過，從而進一步分離水分。
聚結分離內部安裝有兩種不同功能的濾芯---聚結濾芯和分離濾芯。當油液流經聚結分離器時，在其內部經歷過濾、聚結、沉降、分離四個過程階段，實現濾除顆粒污染物、脫出水分的功能。
4.應用領域
-
汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
-
鐵路內燃機及發電機：潤滑油及機油的過濾。
-
電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
-
石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。
-
火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
-
冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
-
紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
-
機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
5.執行標準
1.GB/T7595-2000:
-
標準名稱:《運行中變壓器油油質標準》
2.GB/T17488-1998
(ISO3724- 1976)
-
標準名稱:液壓濾芯 流動疲勞特性的驗證
-
適用設備:濾芯抗破裂試驗臺200
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—200L/min
3.GB/T 14041.3-1993
(ISO2941-1974)
-
標準名稱:液壓濾芯—抗破裂性的驗證
-
適用設備:濾芯抗破裂試驗臺50
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選0L/min—50L/min
4.JB/T5285.3-2001:
-
標準名稱:《真空凈油機性能試驗方法》
5.GB/T14041.4-993
(ISO3723-1976)
-
標準名稱:液壓濾芯—端載荷試驗方法
-
適用設備:濾芯抗破裂試驗臺100
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選50L/min—100L/min
6.GB985:
-
標準名稱:《氣焊、手工電弧焊及氣體保護焊、焊縫坡口基本型式及尺寸》
7.GB7233:
-
標準名稱:《鑄鋼件超聲波傷及質量分級方法》
8.JB/T6913-93:
-
標準名稱:《泵產品清潔度》
9.QB5226:
-
標準名稱:《電氣設備通用技術條件》
10.GB/T 14041.1-1993
(ISO2942-2004)
-
標準名稱:液壓濾芯結構完整性檢驗
-
適用設備:冒泡試驗臺MP-10K
-
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-10000Pa
11.GB/T17486-2006
(ISO3968-2001)
-
標準名稱:液壓濾芯 壓降流量特性的測定
-
適用設備:流阻試驗臺600
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選200L/min—600L/min
12.GB/T14041.2-2007
(ISO2943-1998)
-
標準名稱:液壓濾芯--材料與油液相容性的驗證
-
適用設備:冒泡試驗臺MP-15K
-
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa
13.GB/T17488-1998
(ISO3724- 1976)
-
標準名稱:液壓濾芯 流動疲勞特性的驗證
-
適用設備:濾芯抗破裂試驗臺100
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選50L/min—100L/min
14.JB/TQ366:
-
標準名稱:《泵用鑄鋼件技術條件》
15.JB/TQ367:
-
標準名稱:《泵用鑄鐵件技術條件》
7.性能特點
油液首先從初過濾器濾除油液中的顆粒后，進入聚結分離器中，油液通過過濾、聚結、沉降分離四個過程，實現脫出水分的功能，最后輸出凈化油。沉降在積水槽中的水通過積水槽上的放水閥排除。同時可根據油質的情況選擇油液直接通過過濾器濾除油液中的顆粒污染物，輸出凈化油。
顆粒過濾系統：
采用高效濾材做過濾介質，超大過濾面積設計，可有效地濾除極細微的顆粒雜質，使油品達到很高的清潔度。
分離系統：
分離系統的分離濾芯由特殊的疏水材料制成，油液通過濾芯時，水珠被擋在濾芯的外表面，相互聚結直至因重力作用，沉降至儲水罐內。
排水系統：
分離出來的水份儲存在儲水罐內，當界面高度到達到設定值時，打開閥門將水排出，直至降到下液面，關閉閥門，停止排水。
聚結系統：
聚結系統由一組聚結濾芯組成，聚結濾芯采用了獨特的極性分子結構，油液中的游離水及乳化水在通過濾芯后，被聚結成較大的水滴，再依靠重力的作用下沉降至儲水罐內。
整機結構：
整機一體化橋架結構，減小了體積。采用整體可拆卸油槽，保證地面無油作業，減少環境污染。
有移動式、固定式、全封閉式、車載式等多種型號可供選擇。
8.過濾運行中汽輪機油質量標準
運行中汽輪機油質量標準
|
序號
|
項 目
|
單 位
|
質 量 標 準
|
檢驗方法
|
|
1
|
外狀
|
|
透 明
|
外觀目測
|
|
2
|
運動粘度（40℃)
|
mm2/s
|
與新油原始測值偏離≤20%
|
GB/T265
|
|
3
|
開口閃點
|
℃
|
與新油原始測值相比不低于15
|
GB/T267
|
|
4
|
機械雜質
|
|
無
|
外觀目測
|
|
5
|
顆粒度①
|
NAS-1638
|
9級
|
SD/T313或DL/T432
|
|
6
|
酸值
|
mgKOH/g
|
≤0.2
|
GB/T264或GB/T7599
|
|
7
|
液相銹蝕
|
|
無銹
|
GB/T11143
|
|
8
|
破乳化度
|
min
|
≤60
|
GB/T7605
|
|
9
|
水份②
|
mg/L
|
≤100
|
GB/T7600或GB/T7601
|
|
10
|
起泡沫試驗
|
mL
|
參考國外標準為600
|
GB/T12597
|
|
11
|
空氣釋放值
|
min
|
參考國外標準為≤10
|
SH/T0308
|
注： ①顆粒度檢測取樣部位一般為回油管出口。
②在冷油器處取樣。
新鄉市日欣凈化設備有限公司www.guolvjinghua.com是專業的濾油機廠家，生產油過濾、水過濾、氣體過濾系列產品，以過硬的技術設計、生產滿足用戶的需要，國產化頗爾PALL、賀德克hydac性能品質優良，主要產品有：汽輪機油凈化系統、透平油濾油機、抗燃油再生濾油機、LYC濾油車、再生濾芯、防爆濾油機、除酸濾芯、移動式濾油機、高粘度油濾油機、精細濾油車、真空濾油機、聚結脫水濾油機。
電力行業、工程機械、冶金行業、近海油井和陸上油田行業、石油化工行業、機械加工行業
