產品簡介

西門子CPU414-3PN模塊plc供應商

產品價格：￥

上架日期：2017-12-18 09:05:58

產地：德國

發貨地：上海

供應數量：不限

最少起訂：1臺

瀏覽量：331

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

西門子CPU414-3PN模塊plc供應商

產品訂貨號：6ES7 414-3EM06-0AB0

參數：CPU414-3PN：4MB（2MB代碼，2MB數據)，位處理速度45ns，集成接口：1. MPI/DP, 2. PROFINET, 3. 可擴展的IF964-DP(IF1)接口

SIEMENS分銷商上海啟水自動化科技有限公司

聯系人：李經理（銷售經理）

24小時銷售熱線：186 2187 5358

工作座機：021-60641329

傳真（Fax）：021-57872917

24小時工作QQ:2880583560

上海啟水自動化科技有限公司（西門子核心分銷商）專業銷售代理西門子S7-200/300/400/1200/1500PLC、（備有大量現貨包括部分已經停產型號庫存）數控系統、變頻器、人機界面、觸摸屏、伺服、電機、西門子電線電纜、西門子軟件等 ,并可提供西門子plc模塊維修服務. 歡迎來電垂詢

西門子CPU414-3PN模塊plc供應商

PROFINET中的冗余

PROFINET中有兩個冗余概念

· 系統冗余SR：適用于冗余系統CPU的IO容錯控制方案，對應PROFIBUS DP的冗余功能

· 介質冗余MRP：適用以太網環網冗余控制方案，提高系統可用性

兩者的功能是互相獨立且不沖突的，可是說是無關的兩個冗余功能，只是因為同時應用于PROFINET IO網絡中所以經常進行比較。

系統冗余（System Redundancy，簡稱SR）

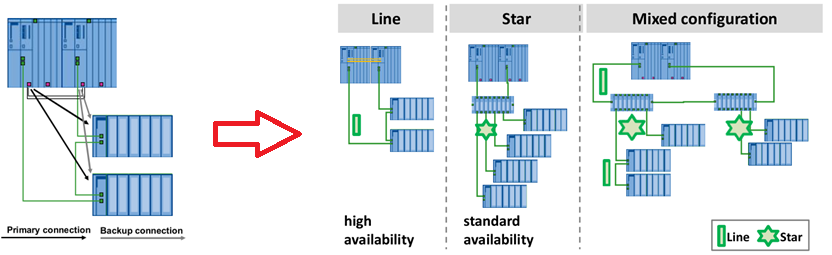

系統冗余SR是指IO設備通過PROFINET與兩個容錯的CPU（H CPU）之間進行通訊連接。該通訊連接可以通過任何可拓撲的互連來建立，并不局限于環網拓撲，對交換機也沒有要求。

$Debion: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Redundancy\image\image001.png$

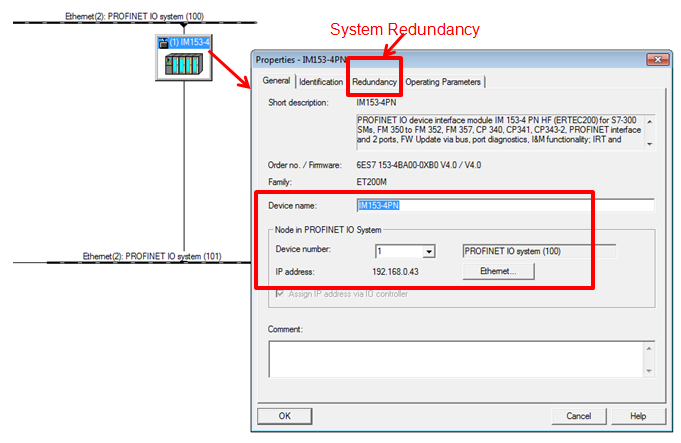

SR功能無需要特殊組態。支持SR功能的IO設備可以通過Redundancy選項卡檢查SR參數。

$Debion: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Redundancy\image\image002.png$

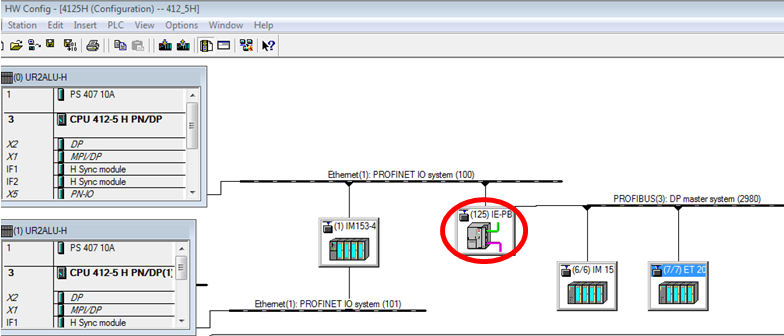

SR功能要求IO控制器和IO設備均支持SR功能。否則，即便該IO設備和兩個容錯CPU均建立了物理連接，仍然只能做為單邊IO和一個CPU進行IO通訊。例如，IE/PB Link雖然有兩個PN端口，但只能做為單邊IO設備。

$Debion: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Redundancy\image\image003.png$

PCS 7中支持SR功能的PROFINET設備有

IO Controller

· S7-400H V6

· CPU 410&Smart

IO Device(NAP S2)

· ET200M HF V4.0

· ET200SP HF V3.0

· Simocode pro V PN V1.2.0

西門子CPU414-3PN模塊plc供應商
介質冗余(Media Redundancy Protocol ，簡稱MRP)

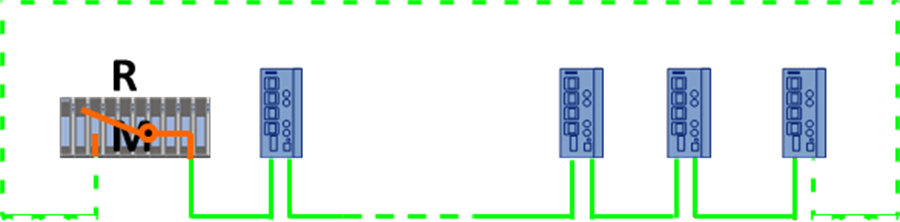

MRP是通過對環型以太網進行狀態監控與控制實現冗余的傳輸路徑。

$Debion: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Redundancy\image\image004.png$

在交換式以太網中，為保證網絡和工廠的可用性，往往采用冗余的傳輸路徑（環形拓撲），這樣在網絡組件（如交換機，網線故障）導致一條傳輸路徑失效時，其替換路徑是生效的，網絡通訊仍然不受影響。在工業以太網中，如果物理上成環但未設置正確的環網管理功能,會導致IO通訊直接中斷。環網控制方式可以基于不同協議：MRP/HRP/MRPD/PRP/HaSaR等。

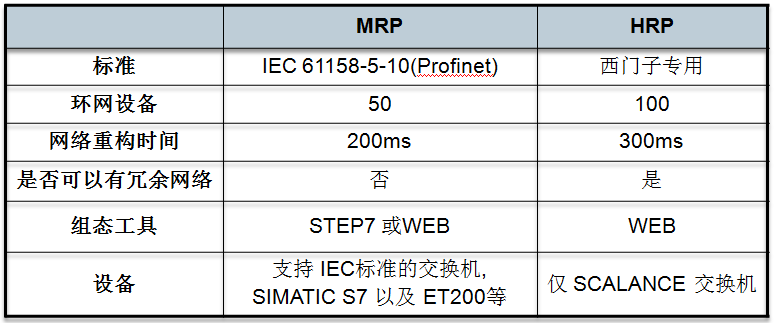

適用于PROFINET IO的環網控制協議有：MRP(由PROFINET協議所定義，S7-CPU和IO設備，交換機均有支持MRP的版本)和HRP(僅西門子交換機支持)。

$Debion: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Redundancy\image\image005.png$

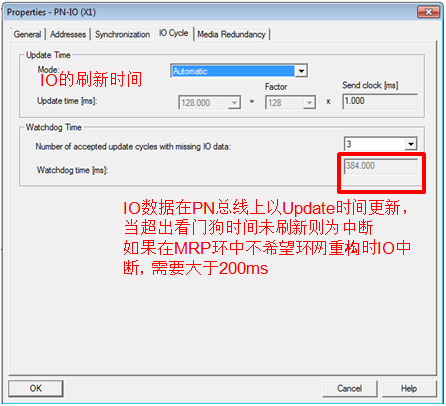

注意：在網絡設備故障時，MRP和HRP都有網絡重構時間，重構期間IO通訊中斷。因此為了保證網絡重構期間不會出現IO掉站，需要將IO設備的看門狗時間設置為200ms以上。

$Debion: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Redundancy\image\image006.png$

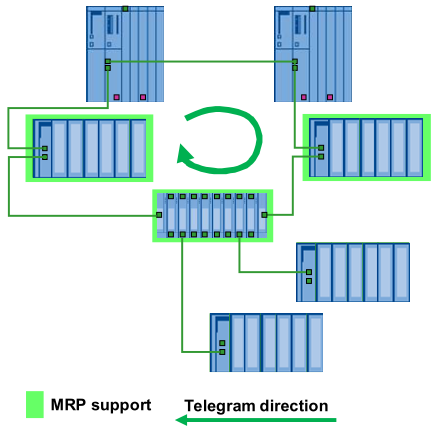

MRP環網中的所有設備均需支持MRP功能，不支持MRP功能的設備可以通過MRP交換機連接入環網。

$Debion: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Redundancy\image\image007.png$

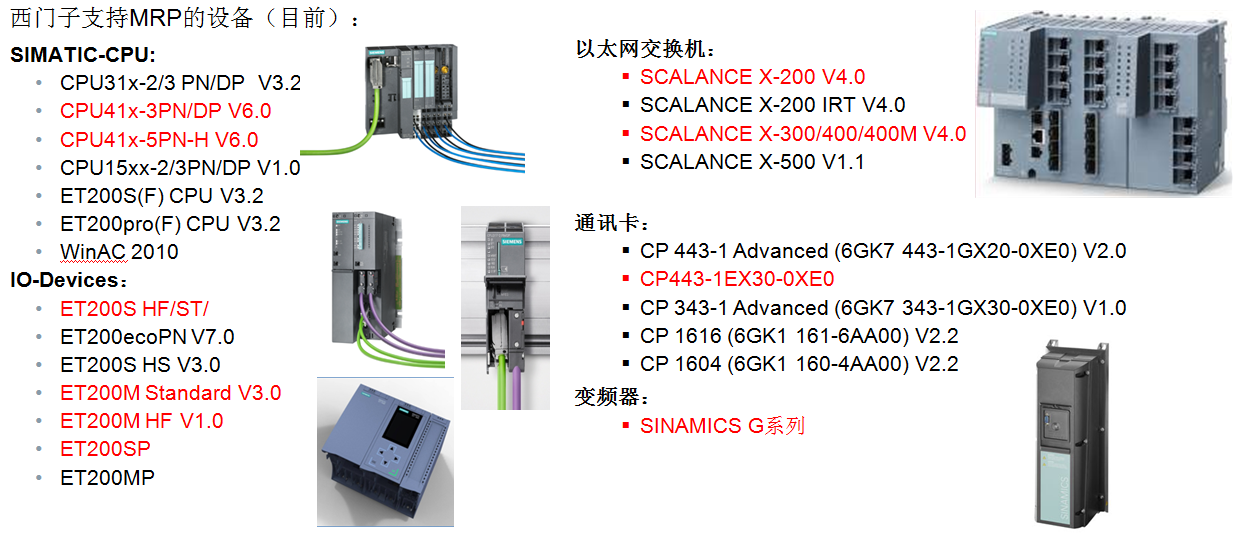

支持MRP的PROFINET 設備有（紅色字體標注）

$Debion: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Redundancy\image\image008.png$

注意：并不是有兩個以太網端口的設備就支持MRP，例如

· CP1613

· CP443-1EX20

· IE/PB Link

· 低版本的IO設備,緊湊型設備

西門子CPU414-3PN模塊plc供應商

產品訂貨號：6ES7 414-3EM06-0AB0

參數：CPU414-3PN：4MB（2MB代碼，2MB數據)，位處理速度45ns，集成接口：1. MPI/DP, 2. PROFINET, 3. 可擴展的IF964-DP(IF1)接口

SIEMENS分銷商上海啟水自動化科技有限公司

聯系人：李經理（銷售經理）

24小時銷售熱線：186 2187 5358

工作座機：021-60641329

傳真（Fax）：021-57872917

24小時工作QQ:2880583560
