（一）KT190礦用廣播通信系統介紹
專業廠家供應井下廣播系統供應商 礦用隔爆兼本安型音箱，應用目前國內最為領先的煤礦廣播技術，以其“優質、經濟、穩定、實用”等特點，已經得到了全國眾多煤礦的認可，是集公共語音、安全播報、調度指揮與安全監測為一體的新一代數字化IP可尋址KT190礦用廣播通信系統，是煤礦安全語音廣播最佳解決方案。具有技術先進、可靠性高、抗干擾性強、音質好、擴音范圍廣、廣播方式多種多樣等特點。
該系統可安裝在巷道、候車室、候車運輸沿線、工作面等位置，當突發性事件發生時，自動調取應急預案，緊急廣播，幫助礦工緊急撤離，作為疏散指揮工具。也可以在候車或者乘猴車時收聽音樂、公共廣播。
可以安裝在皮帶沿線、變電所、泵房或其它工作場所，用于設備的開停預警、故障報警，還可配合視頻攝像儀在調度室內調度指揮，起到安全管理的作用。
（1）主要依據：
2 《煤礦安全規程》
2 《煤礦設計規范》
2 《智能調度室裝備規范》
2 《煤礦通信、檢測、控制用電工電子產品通用技術要求》
2 《爆炸性環境用防爆電氣通用設備要求》
2 《爆炸性環境用防爆電氣設備本質安全型電路和電氣設備》
（2）系統設計要求：
1) 系統質量：該廣播系統從系統設計開始，包括施工、安裝、調試直到最后驗收的全過程，都嚴格按照國家有關的標準和規范，做好系統的標準化設計和科學的管理工作，確保整個工程經得起各方面的和較長時間的嚴格考驗。
2) 系統先進性：該系統在投資費用許可的情況下應充分利用語音體系最新技術，以使系統在盡可能長的時間內與社會發展相適應。設計方案具備前瞻性和可擴展性。這種可擴展性不僅充分保護了甲方的投資，而且具有較高的綜合性能價格比。
3) 系統可靠性：該系統設計安全、可靠，充分考慮采用成熟的技術和產品，在設備選型和系統的設計中盡量減少故障的發生。并從線路敷設、設備安裝、系統調試以及對甲方人員的技術培訓等方面，都必須滿足可靠性的要求。特別重要的一點是本方案選用的所有關鍵設備，均取得國家主管部門的強制認證，并承諾在工程設備的提供、技術支援及售后服務等方面給予全力支持。
（1）結構組成：

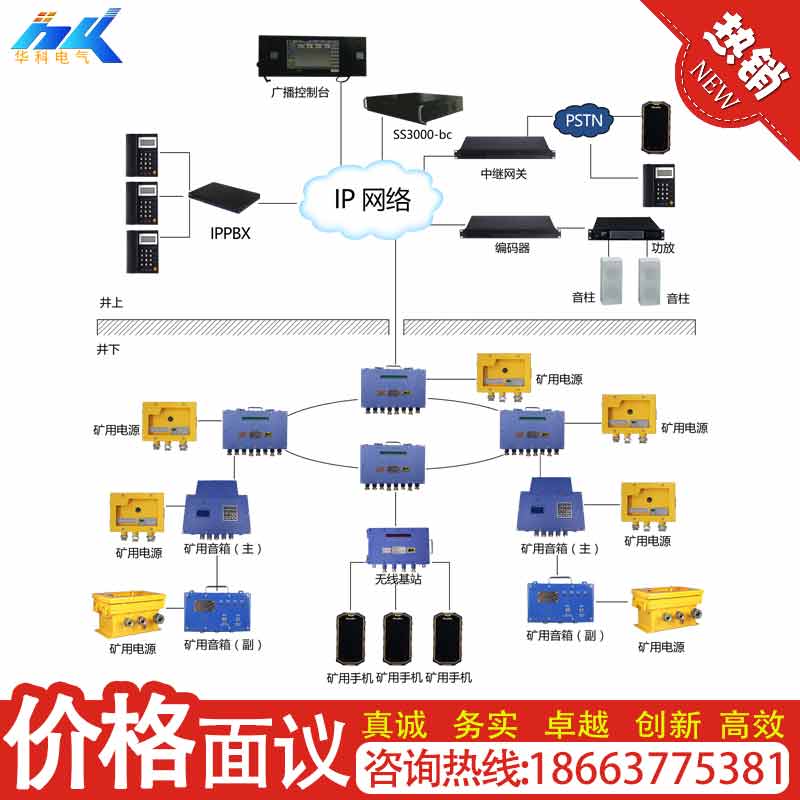

KT190礦用廣播通信系統由井上井下設備組成，主要包括信號源、麥克、系統管理軟件及廣播控制主機、音頻解碼器、音柱、定壓功放、礦用音箱、礦用電源、礦用線纜等。
2 井上音頻信號通過麥克風、電話主機、井上智能交換機等設備，傳送到井下環網，環網交換機通過光纖或者網線將音頻信號傳輸給KXY12礦用本安型主音箱，主音箱通過2根音頻信號線將信號傳輸給KXY18礦用本安型副音箱；
2 KXY12礦用本安型主音箱與KXY12礦用本安型主音箱之間通過光纖連接。KXY18礦用本安型副音箱與KXY18礦用本安型副音箱之間通過2根音頻信號線連接。
2 用到的線纜及輔助設備為：礦用阻燃單模光纜、阻燃通訊線纜、礦用電源線、接線盒等。
2 井下如果需要組建環網，則KJJ12礦用本安型網絡交換機的關聯設備為KDW660/18B礦用隔爆兼本安型電源；
2 KXY12礦用本安型音箱的關聯設備為KDW660/18B礦用隔爆兼本安型電源；
KXY18礦用本安型音箱的關聯設備為KDW127/18B礦用隔爆兼本安型直流穩壓電源。
(一) KJJ12礦用本安型網絡交換機
1) 支持3路光信號端口，6路RJ45信號端口，2路485信號端口，具有鏈路備份功能；
2) 額定工作電壓：DC12V 。
(二) KXY12礦用本安型音箱
1) 額定工作電壓：DC12V；
2) 支持液晶顯示，鍵盤輸入，半雙工對講；
3) 內部包括功放板、解碼板、液晶顯示板、鍵盤板、2光3電板；
4) 聲級強度：輸入1kHz信號，在1米范圍聲級強度最大值不小于90dB；
5) 該音箱做主音箱時，KXY127礦用隔爆兼本安型音箱和KXY18礦用本安型音箱均做其副音箱，實現不同的功能；
6) 主音箱與主音箱之間支持半雙工對講；
7) 主音箱與KXY127礦用隔爆兼本安型音箱（副）、KXY18礦用本安型音箱（副）的通信方式為單工。
8) 與電源的距離不能超過30m；
9) 接線圖如下：
(三) KXY18礦用本安型副音箱
1) 額定工作電壓：DC18V；
2) 副音箱之間支持區域?qū)χv；
3) 音箱之間的距離大于30米，否則容易出現嘯叫，具體距離根據現場實際環境情況而定；
4) 內部包括功放板；
5) 與KXY18礦用本安型主音箱配合可以實現一鍵調度對講；
6) KXY18副音箱內部包括功放板，具有接收主音箱音頻信號、音頻功率放大、音頻信號遠傳等功能。
7) 與KDW127/18B礦用隔爆兼本安型電源單向距離最遠不超過600米。
8) 副音箱與副音箱的接線圖如下：
(四) KDW127/18B礦用隔爆兼本安型直流穩壓電源
1) 額定工作電壓：AC127V
2) 額定輸出電壓: 18 DC V
3) 備用電源功能：
2 備用電池組為4Ah、12V鎳氫電池組
2 轉換時間：≤0.5 s
2 工作時間：系統斷電后，支持工作時間不低于2h
4）1臺KDW127/18B礦用隔爆兼本安型電源可以同時帶起2臺KXY18礦用本安型音箱。
(五) KDW660/18B礦用隔爆兼本安型電源
1) 額定工作電壓：AC127V～AC660V
2) 額定輸出電壓: DC 12 V
3) 備用電源功能：
2 備用電池組為兩組，2.2Ah、18V鎳氫電池組；
2 轉換時間：≤1 s；
2 工作時間：系統斷電后，支持工作時間不低于2h。
4) 該電源與我公司的本安設備配合使用時，是一對一的關系
（1）先進性和可擴展性：
隨著現代信息技術的發展，新產品、新技術層出不窮。因此本系統在投資費用許可的情況下應充分利用現代最新技術，以使系統在盡可能長的時間內與社會發展相適應。本設計對此均作了充分考慮，預埋了必要的管線，預留了各種接口，極便于系統的擴展和升級。
（2）科學性和規范性：
KT190礦用廣播通信系統全過程，都嚴格按照國家有關的標準和規范，做好系統的標準化設計和科學的管理工作。
（3）安全性和可靠性：
KT190礦用廣播通信系統的建設，直接影響著用戶的使用效果、外部形象及投資回報，本方案已充分考慮采用成熟的技術和產品，在設備選型和系統的設計中盡量減少故障的發生。
(二)KT190礦用廣播通信系統的功能特點及具體功能
KT190礦用廣播通信系統是專為煤礦開發的融合當今前沿計算機技術、通訊技術、網絡廣播技術的新一代廣播系統，具有技術先進、可靠性高、抗干擾性強、音質好、擴音范圍廣、廣播方式多種多樣等特點。
1、 KT190礦用廣播通信系統的功能特點
1) 主音箱與井上調度之間的通信方式為半雙工通信；主音箱到副音箱的通信方式為單工通信，副音箱與副音箱之間的通信方式為半雙工通信；
2) 主音箱與主音箱之間支持半雙工對講；
3) KXY12礦用本安型音箱具有鍵盤操作，液晶顯示功能，更便于操作，更直觀；
2、 KT190礦用廣播通信系統的具體功能
1) 多種廣播方式：
2 全局廣播：可對所有終端音箱同時進行廣播。
2 局域廣播：可對單個或幾個區域分別進行廣播（如辦公區、井下候車室、食堂），做到單獨控制，如單獨對辦公區播放通知。
2 定時廣播：管理中心可對各區域任意主音箱進行IP尋址，實現定時廣播。
2 緊急廣播：緊急情況下，可對所有終端音箱同時進行廣播。
2) 播放：
用于播放DVD、VCD、CD、MP3光盤節目，同時，可以借助主控計算機及智能廣播管理軟件，播放各種存貯與電腦硬盤的語音文件，為井下輸送“新聞聯播”等重要節目內容；
3)
4) 對講功能 ：井上管理人員可以與井下主音箱進行對講。主音箱與主音箱之間可以進行雙向?qū)χv。主音箱到副音箱通信方式為單工通信，副音箱與副音箱之間為半雙工對講。
5) 錄音功能：
領導講話或分區之間的通話可以實現錄音功能，緊急廣播立即錄音，方便存檔查詢。
6) 錄音查看功能：查看廣播錄音文件，查詢錄音信息。也可以將錄音轉存。
注：點擊播放后將從服務器下載錄音文件，下載到本地后開始播放。
7) 定時打鈴功能：根據實際需要設置時任務，包括周期、時間等，然后選中要播放的鈴聲及音箱。
8) 日志查看功能：可以查看音箱的歷史記錄，包括操作時間、執行內容等。
9) 權限管理：可以為每個操作員指定相應的權限。
10) 巷道圖編輯：可以設置終端音箱屬性，增加或者刪減終端音箱。
11) 監聽音箱：終端音箱的現場環境，該狀態下音箱端處于按講狀態
12) 遠程控制功能：
通過計算機進行單臺音箱的開停控制，操作方便，實現了可尋址到點的控制。
13) 區域語音報警功能：
可根據需要設置啟動報警點附近的音箱或者全部音箱。
14) 良好的開放性和可擴展性：組網靈活，可組成線狀、樹裝網絡，并可增設信號出口，根據具體的需求任意添加音箱。廣播音箱具備地址編碼，組網靈活，整個廣播網絡內音箱可以任意增減而不影響整個網絡廣播效果
15) 較高的穩定性與可靠性：
音箱在沒有信號的情況下，自動處于關閉狀態，待有啟動信號或接收到開機指令后音箱自動啟動，無需人員控制。
16) 廣播音箱在線測試功能：
按照音箱地址顯示工作狀態，識別故障。
