AUTORK執行器IK20；IK25；IK35；IK40；IK70控制板（主板）電源板，澳托克 IK10, IK20 ,IK35,IK40,IK70 電動執行器
先進的工藝
產品型號：IK10, IK12, IK18, IK20, IK25 ,IK35 , IK40 ,IK70 ,IK90, IK95
IKM10, IKM12, IKM18, IKM20, IKM25 ,IKM35 , IKM40 ,IKM70 ,IKM90, IKM95
-
力矩的測量
AUTORK執行器使用其專業設計的力矩測量系統以確保執行器的過載保護，并體現閥門的扭矩變化，該系統是利用壓力傳感器來測量電機蝸桿推力的反作用力，并轉換成與輸出力矩比例的電信號，可獲得準確的力矩值，與電源的頻率、電壓、溫度的變化都無關系。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
電機及驅動
電機軸與蝸桿是相互獨立的，以便于快速更換。蝸輪、蝸桿單獨浸泡在潤滑油中運行，適合了最大的環境溫差。低慣性、高力矩電機使得電機啟動后可迅速達到峰值力矩，而非勵磁時幾乎沒有超限運動。線圈內有精確的溫度傳感器，它不受周圍環境溫度的影響，可以使電機處于最佳熱容量中。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
接線端了箱
雙密封保護設計的端子箱在打開接線端子箱蓋進行現場接線時，單獨密封的端子箱也可保證電動裝置內電器部分的密封完整性。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
推力座
IK35以下型號裝有‘A’型軸套、可潤滑及可拆卸式推力型底座，可在不改變閥位的情況卸下執行器。IK40以上執行器的推力型底座與外殼為一體化組裝。
簡單的、可拆卸的驅動軸套可按照閥桿進行加工，以便與閥門連接。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
霍爾效應脈沖計數編碼系統可精確地測量和控制執行器的行程，而不采用開關和齒輪計數定位，提高了位置精度(可選配光電絕對位置編碼器)。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-

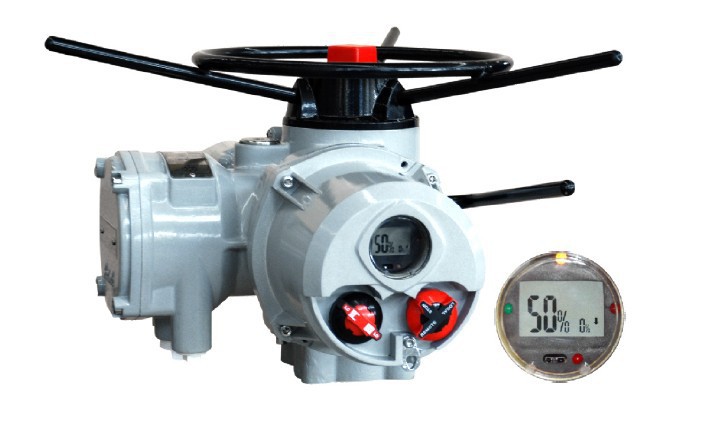

就地控制
現場控制開關和鎖扣式現場／停止／遠程選擇器為無貫通軸的磁性開關，通過作用執行器的內部磁簧片進行控制，保證了執行器的密封防潮要求。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
紅外線設定
通過密封的指示窗，可對執行器進行全部設定和診斷。無需在現場打開電氣箱蓋而暴露內部的控制電路。設定器與窗口的有效對話距離為0.75米。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
手動操作
在電源故障時可通過低速鎖扣式手動／自動離合器直接驅動手輪(或較大型號上使用獨立齒輪傳動手輪)，對執行器進行開關操作。
如果切換桿在自動位置，電動驅動為有效驅動，而在手動位置時，則手動驅動為有效，如有緊急情況可將切換桿壓下“手動”位置，避免故障發生。
手動操作具有空程“錘擊”效果，有利于輕松地操作閥門。
-
智能化通訊
-
終身技術支持
AUTORK 全系列電動執行器都具備全球技術支持功能，AUTORK 技術支持中心為全球用戶提供快速便捷的技術支持，AUTORK 通過IrDATM(標準紅外線通迅協議)進行通訊，無論執行器在世界任何地方，都可以通過兼容IrDATM的GSM無線電話和AUTORK 聯系，從而獲得來自AUTORK 全球技術支持中心的產品技術支持，包括對執行器的組態、數據分析、故障排除等。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
PC工具IK-MONITOR
IK-MONITOR是AUTORK 電動執行器的PC應用軟件，運行于WINDOWS2000系統下具有圖形界面的用戶接口。通過使用IK-MONITOR可以獲得電動執行器的設定參數。IK-MONITOR可以根據記錄信息對執行器的工作情況進行分析、檢查和重新組態。
IK-MONITOR可以運行在安裝WINDOWS2000系統下的普通筆記本電腦或通過使用AUTORK 專用的IrDATM通訊電纜運行在普通PC上。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
遠程診斷
IK/IKT利用IrDATM實現快速、安全、非侵入式的通訊和標準化的數據交換。執行器的設定組態可以被分析和改變。每臺執行器均包括一個內置的數據記錄器，我們可以對諸如閥門力矩分布、執行器事件及統計等操作數據的分析進行解釋并給出建議。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
現場總線控制
AUTORK 電動執行器提供了與任何主控系統和通訊協議的無縫接口，IK/IKT系列電動執行器包括的現場總線模塊有：MODBUS、PROFIBUS、FOUNDATION和CAM總線。
AUTORK 為滿足顧客要求，把每一種現場總線模塊通過單獨的PCB板設定，固定在電動執行器的電氣箱里，因而摒棄了傳統的采用現場總線控制盒等裝置，提高產品穩定性同時也降低了用戶的成本。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
順控主工作站
AUTORK 獨創的Expcan IKK順控主工作站采用的是專門開發的Expcan總線，Expcan總線能控制20公里內的所有最多可達250個IK/IKT電動執行器，在工作站上采用和執行器相同的高清晰液晶顯示界面?？梢苑奖愕牧私膺B接在工作站上的所有執行器的各種狀態，包括限位、力矩報警等所有信息。
Expcan ST工作站具有可編程功能，極大的方便用戶對閥門的管理和操作，對危險區域以及不方便操作的地方，采用Expcan ST順控主工作站顯出了極大的優越性。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
Modbus模板
執行器內可安裝一個或兩個Modbus模塊，用來提供控制功能和狀態反饋數據?，F(xiàn)場網絡采用2線或4線制的高速RS485數據接口，而且在使用冗余時可以加倍。通訊采用半雙工形式，使用Modbus RTU通訊協議。數據傳送波特率可達38k。執行器與系統連接的各種功能均通過紅外線設定器進行編程。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
Profibus模板
Ik/IKT執行器內可安裝ProfibusDP接口卡，將執行器納入標準Profibus網絡中，與現場總線標準EN50170兼容。且該模塊可實現Profibus認證的可操作性。該網絡可將全部執行器的控制和狀態反饋數據傳送到上位機。Profibus模塊有兩個通訊端口,使在可靠性要求很高的地方,冗余的現場總線連接更容易,可支持?jǐn)?shù)據傳送波特率達1.5M。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
現場總線模塊
Ik/IKT執行器內可安裝FF-1模塊，將執行器納入Foundation現場總線網絡(H1)。該模塊符合現場總線IEC 61158-2標準，通過2線連接至總線。其可操作性也已經認證。
Foundation總線可使控制設備與所有執行器之間實現全功能控制和數據交換。每臺執行器都具備與調度程序連接的能力, 且其模擬量和數字量的輸入輸出功能模塊與PID和標準轉換模塊一樣的完美。Foundation現場總線網絡具有可以脫離主控系統的操作能力，類似一個管理員?，F(xiàn)場設備之間可以直接相互通訊。
﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎
-
附加輸入和輸出塊
當執行器連入現場總線網絡后，可采集其它現場設備的附加反饋信息, 如液位開關、感應式探測器，也可向系統提供附加輸出控制功能，用來操作諸如泵啟動器等遠程設備。為實現這些功能，執行器需配備現場總線遠程輸入/輸出選項，它能提供4個用于數據反饋的數字輸入端和4個用于控制的干接點繼電器輸出端。這些功能的有效性如右所示：
|
