產品簡介
德國 DREHMO EMG 顯示板2357110165-50.13 DIM-02
德國 DREHMO EMG 顯示板2357110165-50.13 DIM-02
產品價格:¥5000
上架日期:2017-09-24 20:07:57
產地:本地
發貨地:本地至全國
供應數量:不限
最少起訂:1件
瀏覽量:218
資料下載:暫無資料下載
其他下載:暫無相關下載
詳細說明

    德國 DREHMO EMG 顯示板2357110165-50.13 DIM-02.2B-04.BMK

    德國 EMG-DMC30/59/120/250/500/1000/2000  電動執行器及配件

    配件,備品,備件:

    DMC-MC002/MC003/MC005 開關控制單元

    MC002/MC003主板,電源板

    控制板、操作板、邏輯板

    反饋板,力矩傳感器,電位計,力矩板,計數板,接觸器

    DMCR30/DMCR250 固態繼電器

    雙聯限位開關,

    DIM液晶顯示板,DMC顯示板,DIM繼電器板,DIM主板,DMC30電機

    整機型號:

    基本型:DMC30/DMC59/DMC120/DMC250/DMC500/DMC1000/DMC2000

    組合型:DMC59+A04/DMC120+A13/DMC250+A24/DMC500+A33/DMC500+A43

                D(MC) 500+A43+DE 43/D(MC) 1000+A70 +DE70/D(MC) 2000+A110+DE110

    回轉型:DMC30+MSG25/MSG50,DMC59+MSG75/MSG100,DMC120+MSG150,

                DMC250+MSG800,DMC500+MSG1000,DMC1000+MSG1600

    直線型:DMC30+LE12.1,DMC59+LE25.1,DMC120+LE50.1,DMC250+LE70.1,DMC500+LE100.1,DMC1000+LE200.1

     德國EMG電動執行器及配件

    DREHMO?

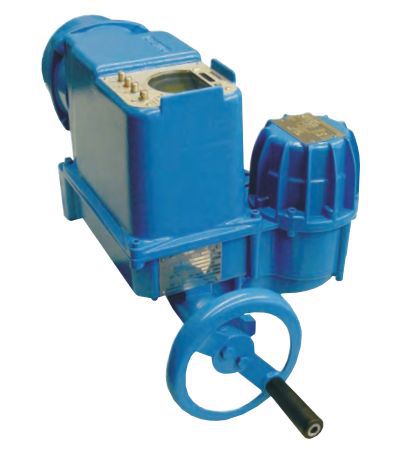

    電動執行器主要組成部件:封閉式電機、帶偏心行星齒輪機構、可拔插式電氣接線盒、不帶離合器的手輪操作機構、組合傳感器(扭矩、行程測量)

    、電氣綜合控制單元。

    所有行星齒輪組件圍繞著輸出這心主軸安裝并在任何時刻都有數個齒嚙合在一起,有別于傳統直齒齒輪和蝸輪蝸桿結構,其結構緊頭面人物、機械效率(70~80%)高、磨擦小,使用壽命更長。

    德國EMG電動執行器及配件電動工作原理

    電機通過傳動齒輪組

    (2)驅動裝在輸出軸上的偏心輪

    (3)帶動安裝在偏心輪的行星齒輪

    (4)行星齒輪與太陽齒輪

    (16)內齒面嚙合,由于兩個齒輪齒數不同,電機轉動時形成相對速度,通過固定在行星輪上的隨動軸

    (17)帶動驅動圓盤

    (5)驅動圓盤以鋸齒緊密嚙合驅動空心輸出軸

    (15)即實現閥門的啟閉。

    德國EMG電動執行器及配件手動工和原理

    電機工作時,手輪保持不動。電動變?yōu)槭謩?dòng)時,電動執行器不需要依靠任何機械轉換裝置。手動條件下,其驅動經過偏移蝸桿

    (13)太陽齒輪

    (16)及行星齒輪

    (4)傳遞給驅動圓盤

    (5)最終驅動輸出空心軸

    (15)過扭矩保護太陽輪

    (16)外齒與偏移蝸桿

    (13)嚙合,偏移蝸桿被預設加載的彈簧

    (12)固定在中間部位,在扭矩超過彈簧預設值的情況下,太陽輪

    (4)上圓周力的變化會使移動蝸桿

    (13)偏移離開中間位置并通過扭矩傳動桿

    (14)啟動組合傳感器。行程位置傳送輸出軸傳動帶動嵌裝其上的行程傳動齒輪組轉動,啟動組合傳感器。

    工作制式調節型電動執行器:短時工作連續工作時間<15分鐘,啟停周期為1200次/小時。開關型電動執行器:短時工作連續工作時間<15分鐘,停周期為600次/小時。i-matic_deckel
    b
