西門子S7-400組態基于MPI的S7通信訪問S7-300
對于MPI網絡，調用系統功能塊進行PLC站之間的通信只適合于S7-300/400，S7-400/400之間的通信，S7-300/400通信時，由于S7-300CPU中不能調用SFB12(BSEND)，SFB13 (BRCV)，SFB14(GET)，SFB15(PUT)，不能主動發送和接收數據，只能進行單向通信，所以S7-300 PLC只能作為一個數據的服務器，S7-400 PLC可以作為客戶機對S7-300PLC的數據進行讀寫操作。S7-400/400通信時，S7-400 PLC可以調用SFB14，SFB15，既可以作為數據的服務器同時有可以作為客戶機進行單向通信，又可以調用SFB12，SFB13，發送和接收數據進行雙向通信，在MPI網絡上調用系統功能塊通信，最大一包數據不能超過160個字節。
在這里將介紹S7-300/400之間的單向通信，先建立兩個站STATION1 S7-400 CPU416 ，站號為2，STATION2 S7-300 CPU315-2DP，站號為4，假設S7-400PLC把本地數據 DB1中字節0以后20個字節寫到S7-300PLC DB1中字節0以后20個字節，然后在讀出S7-300PLC DB1中字節0以后的20個字節，放到S7-400PLC本地數據 DB2中字節0以后20個字節。

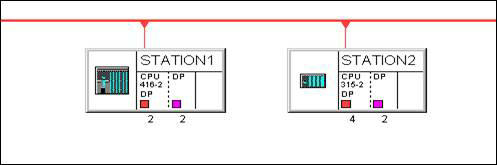

在STEP7中點擊“Options” -> “Configure Network”進入網絡組態畫面，如圖1所示：
圖1 進入網絡配置界面
點擊STATION1 CPU，出現連接表，雙擊連接表選擇連接類型“S7 connection”，并選擇所需要連接的CPU，在本例中選擇CPU315，如圖2所示：
圖2 選擇通信對象

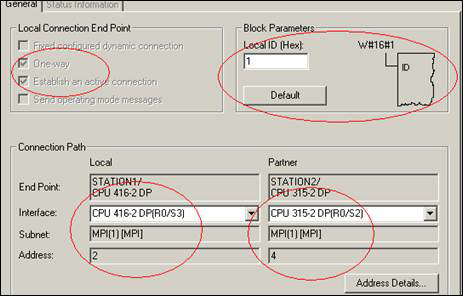

點擊“Apply”后連接表建立完成，并可以查看連接表的詳細屬性，如圖3所示：
圖3 通信連接信息
完成以后編譯存盤下載連接表信息。

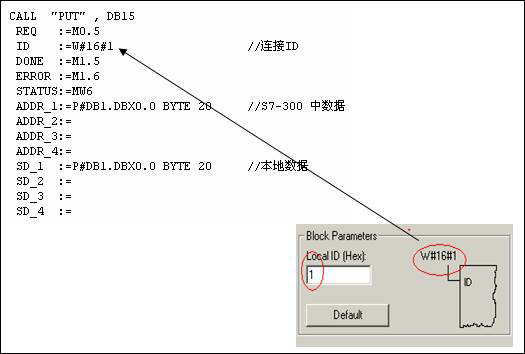

在PLC中調用通信所需的系統功能塊，由于是單向通信,S7-300PLC是數據的服務器，所以只能在S7-400PLC側編程，調用SFB15寫數據到S7-300PLC中如圖4所示：
圖4 連接與通信程序的對應關系
REQ:上升沿觸發，每一個沿觸發一次。
調用SFB14讀出S7-300PLC的數據 如圖5：
圖5 調用讀數據程序
程序編寫完成后下載到CPU中，通信就可以建立了。
