西門子SIMATIC S7-300模塊6ES73221HH010代理商

產品采購聯系人:李經理   手機：18621875358   電話：86-21-60641327   QQ 2880583560

西門子SM322 擴展模塊 (訂貨號：6ES73221HH010AA0) SIMATIC S7-300, 數字輸出 SM 322, 光隔離 16DO, 繼電器 CONTACTS, 1 X 20 針和SIMATIC S7-300, 前連接器(6ES73921AJ000AA0) 用于 信號模塊 帶有 螺釘觸點, 20針

S7-200 SMART 組態

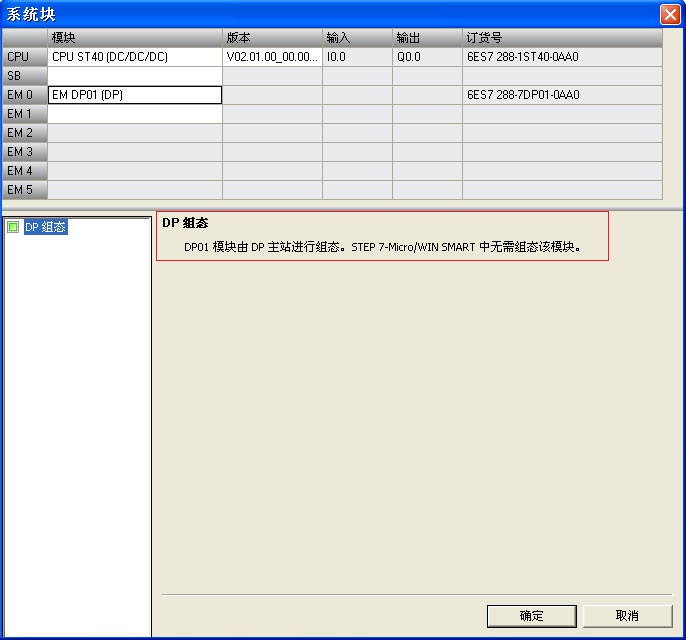

S7-200 SMART系統中需根據 EM DP 01模塊所在的實際位置在系統塊中添加EM DP01模塊，但添加的DP01 模塊無需再進行其他設置，本例中DP01模塊緊鄰CPU，MPI地址通過DP01模塊外部撥碼開關進行調節。系統塊設置如下圖：

S7-300 CPU 在 Step7 平臺下組態

S7-300 PLC修改MPI地址可以參考下圖：

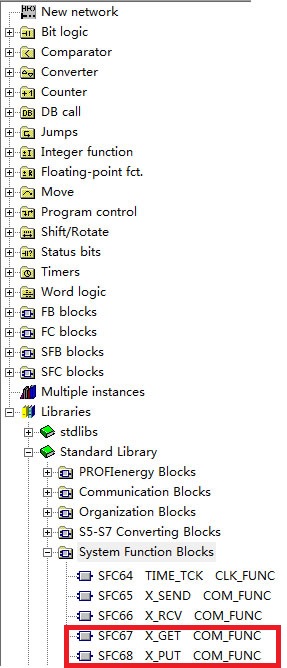

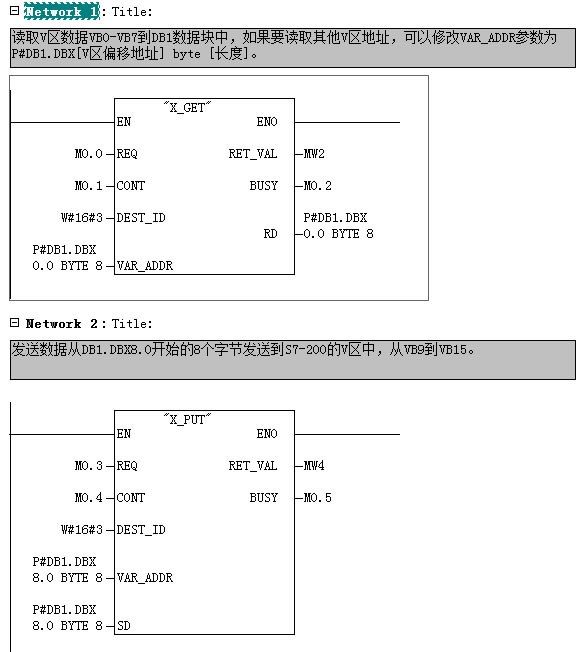

例子程序在OB1當中調用數據讀寫功能塊：SFC67和SFC68，如下圖所示：

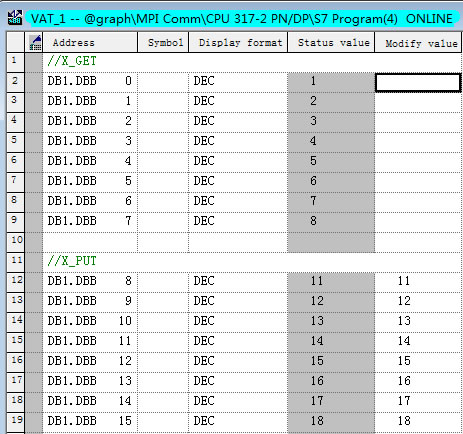

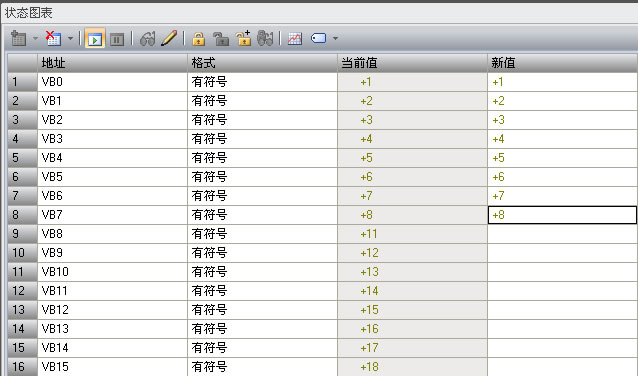

分別在 STEP 7-MicroWIN SMART 和STEP7當中監視S7-300 PLC和 S7-200 SMART PLC當中的數據，數據監視界面如下：



---

西門子SIMATIC S7-300模塊6ES73221HH010代理商

產品采購聯系人:李經理   手機：18621875358   電話：86-21-60641327   QQ 2880583560

西門子SM322 擴展模塊 (訂貨號：6ES73221HH010AA0) SIMATIC S7-300, 數字輸出 SM 322, 光隔離 16DO, 繼電器 CONTACTS, 1 X 20 針和SIMATIC S7-300, 前連接器(6ES73921AJ000AA0) 用于 信號模塊 帶有 螺釘觸點, 20針
