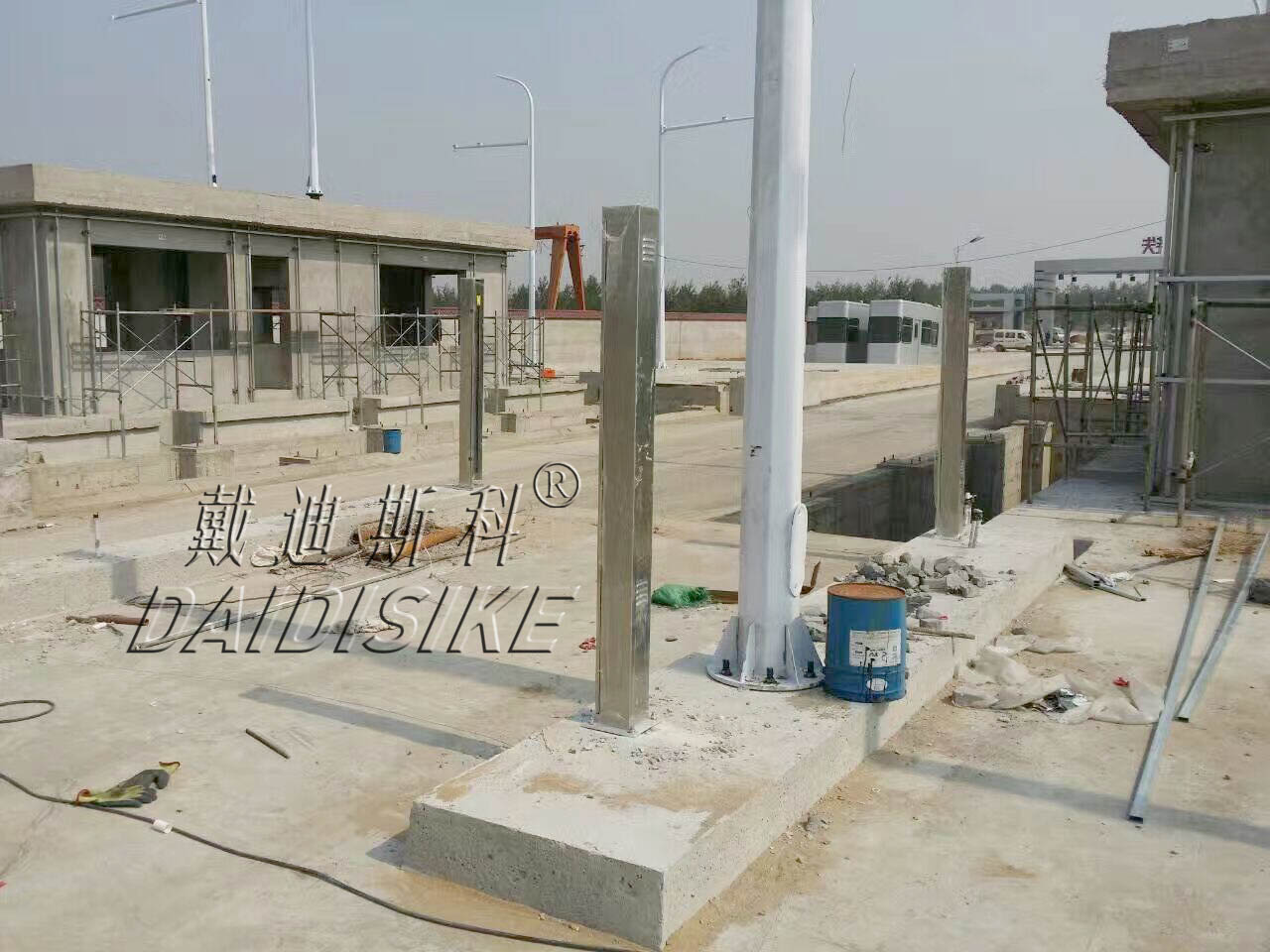

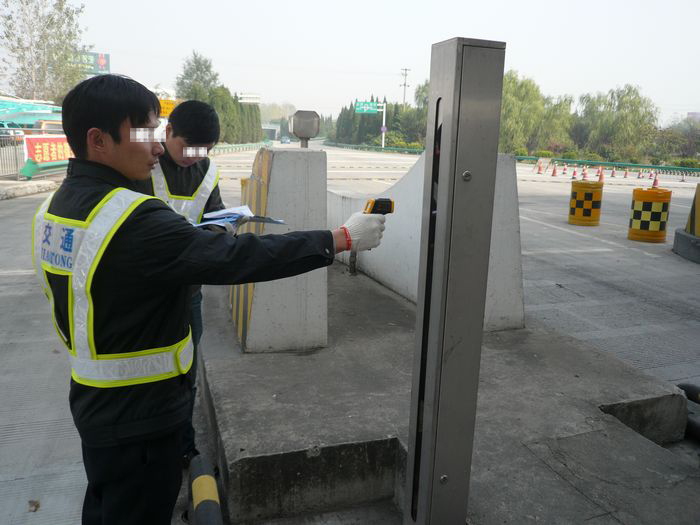

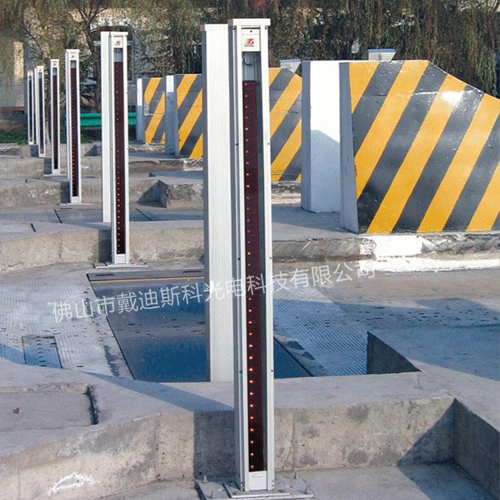

戴迪斯科 車輛分離安全光幕 應用于高速收費站，檢測車輛通過數量，公路計重收費系統等多方面。
車輛分離安全光幕運用高精度的運算方式，準確的測量物體的長寬高度，以便于更有效地進行車輛的檢測，它采用雙NPN輸出方式，有效的檢測車輛輸出信號以及光幕故障報警信號，從而實現車輛自動分離、計數、存在檢測等。
戴迪斯科光電科技有限公司
最低型號規格DQA0440A 配不銹鋼外罩。
車輛分離器光柵
產品特點：
紅外線車輛檢測器的原理是通過線性排列的紅外光發射和接收來實現對車輛的同步掃描，并將光信號轉換為電信號，從而實現對車輛數據的綜合檢測，與其它檢測技術相比，紅外線車輛檢測器產品技術成熟，安裝簡便，高速響應，抗干擾性強，可輸出豐富的車輛數據信息，能可靠檢測各種特殊車輛。紅外線車輛掃描系統主要用于：一般公路收費站、不停車收費系統(ETC)、自動車輛分類系統(AVC)、公路計重收費系統(WIM)、固定式超限檢測站、海關車輛管理系統等。
一套完整的紅外車輛分離器包括：
發射器和接收器：發射器內置線性排列的高能量發光元件，接收器內置與發射器數量相同的接收元件，發射器和接受器的對應光電元件依次按順序同步觸發，檢測光路是否導通，當汽車通過掃描區域時，部分或全部光束被遮擋，因而被檢測出。
控制單元：讀取并處理發射器/接收器的同步掃描信號，同時檢測光幕工作狀態，提供多種輸出信號，如：開關量輸出、串口輸出或模擬量輸出?？紤]到系統的可靠性和安裝的簡便性，市場上普遍使用的車輛分離器都是控制器內置的兩箱式產品，而沒有獨立的外置控制器。
電纜線：連接發射器/接收器與控制器的接插電纜，一般長度為5-10m.
防護外罩：為不銹鋼或鋁合金材料，為分離器提供防護，內置電加熱玻璃、溫度控制器、濕度控制器，在濕度過高、溫度過低時實現自動加熱，以保證車輛分離器在潮濕地區、雨雪天氣、寒冷季節可靠使用。
• 集成化設計、無需控制器，簡單易用；
• 光幕高度：100mm到2800mm；
• 光軸間距：10、20、40、80mm四種，其他間距可以定做；
• 檢測距離：0-5米、0-10m；
• LED指示燈可顯示光幕的工作狀態及故障狀態；
• 雙NPN輸出:
#輸出1:車輛檢測信號輸出；
#輸出2:光幕故障報警輸出；
• 運用獨特算法，使光幕只檢測150mm以上的物體，同時具有1mm的分辨率，既可以避免由陽光、飛鳥、蚊蟲及污泥引起的誤動作，也可以可靠檢測車輛掛鉤；
• 自動檢測故障，并忽略（屏蔽）有問題的光束，仍能保持正常工作，同時輸出報警信號；
• 使用高能量、高穿透率光電管，便于安裝維護；
• 可以實現車輛自動分離、計數、存在檢測、分類檢測、確定車頭時距；
• 完全消除跟車現象，將半掛車、全掛車、單車可靠分離；
• 專用防護外殼使用堅固的鋁型材制成，保證車輛分離光幕可靠用于室外的惡劣環境；
• 適用溫度： -10℃--55℃；環境濕度：RH≤85%（20 ℃）
1.距離： 0-10000mm
2.光幕高度：50mm到2840mm
3.光軸間距：2.5mm、5mm、10mm、14mm、20mm、25mm、30mm、40mm等
4.最小被檢測尺寸：2.5mm
5.工作電源：24VDC ; 功耗：<12W; 適用溫度：-10oC ～50oC;
環境濕度：RH≤85%(20oC); 響應時間：<10ms; 絕緣電阻：>100MΩ;
介電強度：AC1500V/60s; 抗光干擾：10000Lux(入射角≥5o);
6.控制輸出類型：
開關量輸出: NPN 通過程序設定遮擋不同數目的光束時，光幕才有信號輸出;
通過內置(或外置)調整開關，設定遮擋不同數目的光束時，光幕才有信號輸出;
應用于孔洞檢測時，光幕任意一束及以上光束通光時光幕才有信號輸出;
應用于八位二進制輸出，遮擋不同數目的光束時，光幕按照八位二進制方式輸出;
7.模擬量輸出：4-20mA或1-5VDC;0-10VDC，可接上位機或其他數據采集系統。
8.繼電器輸出：兩對常開觸點，一般以模擬量輸出為主;
9.具備 RS232 或RS485 通訊功能，采用標準MODBUS 協議與上位機進行通訊;
10. 跟據不同物體的尺寸、形狀可以確定不同的測量方式，測量光幕安裝方式主要有三種：基準線 測量方式；基準線擴展測量方式；中線線測量方式。
測量光幕是一種特殊的光電傳感器，與普通的對射式光電傳感器一樣，包含相互分離且相對放置的發射器和接收器兩部分，但其外形尺寸較大，為長管狀。測量光幕發射器產生的檢測光線并非如普通傳感器般只有一束，而是沿長度方向定間距生成光線陣列，形成一個“光幕”，以一種掃描的方式，配合控制器及其軟件，實現監控和測量物體外形尺寸的功能。
光幕測量系統要正常工作需配備一個控制器，控制器使用軟件進行編程設定，可提供多種掃描 模式和檢測分析模式，而且可通過串口連接與PLC或計算機進行通訊，傳遞控制或掃描結果，另外還可接入觸發信號控制掃描過程。
1、集成化設計、無需控制器，簡單易用；
2、光幕高度：100mm到2800mm；
3、光軸間距：10、20、40、80mm四種，其他間距可以定做；
4、檢測距離：0-5米、0-10m；
5、LED指示燈可顯示光幕的工作狀態及故障狀態；
6、運用獨特算法，只檢測150mm以上的物體，同時具有1mm的分辨率，既可以避免由陽光、飛鳥、蚊蟲及污泥引起的誤動作，也可以可靠檢測車輛掛鉤；
7、自動檢測故障，并忽略（屏蔽）有問題的光束，仍能保持正常工作，同時輸出報警信號；
8、使用高能量、高穿透率光電管，便于安裝維護；
9、可以實現車輛自動分離、計數、存在檢測、分類檢測、確定車頭時距；
10、完全消除跟車現象，將半掛車、全掛車、單車可靠分離；
11、專用防護外殼使用堅固的鋁型材制成，保證車輛分離光幕可靠用于室外的惡劣環境。
12、適用溫度： -10℃--55℃；環境濕度：RH≤85%（20 ℃）。
