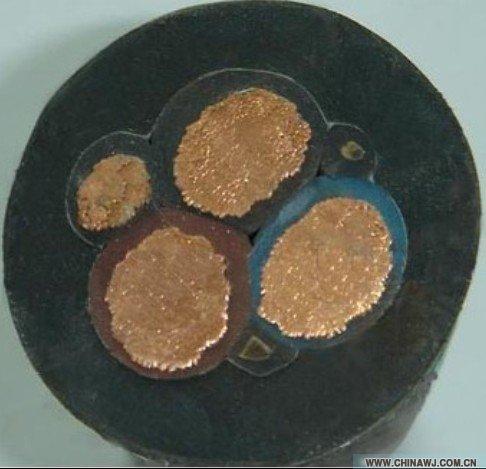

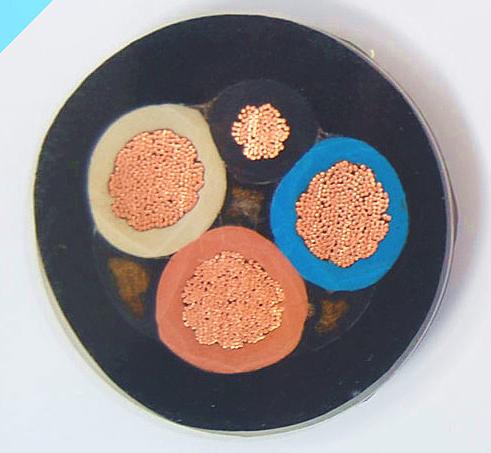

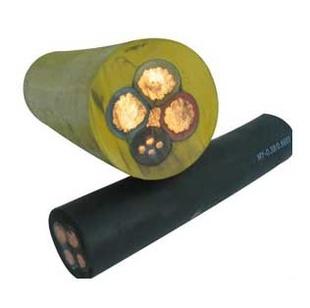

MYPTJ-3.6/6KV 3*185+3*70/3煤礦用高壓橡套軟電纜
天津市電纜總廠橡塑電纜廠為您提供MYPTJ-3.6/6KV 煤礦用高壓橡套軟電纜。MYPTJ-3.6/6KV 煤礦用高壓橡套軟電纜
額定電壓8.7/10kV及以下金屬屏蔽監視型軟電纜
MYPTJ-3.6/6KV 3*185+3*70/3煤礦用高壓橡套軟電纜1 用途
適用于額定電壓8.7/10kV及以下的井下移動變壓器及類似設備的電源連接。
2 工作條件
2.1 額定電壓U0/U為3.6/6kV、6/10kV、8.7/10kV。
2.2 電纜導體的長期允許工作溫度為90℃。
2.3 電纜的最小彎曲半徑為電纜直徑的6倍。
2.4 電纜的地線芯必須良好接地。
3 產品型號見表1。
表1
MYPTJ-3.6/6KV 3*185+3*70/3煤礦用高壓橡套軟電纜型 號 名 稱 用 途
MYPTJ-3.6/6 煤礦用移動金屬屏蔽監視型橡套軟電纜 額定電壓8.7/10kV及以下的井下移動變壓器及類似
設備的電源連接
MYPTJ-6/10
MYPTJ-8.7/10
4 電纜規格應符合表2、表3和表4的規定。
表2
芯數×導體標稱截面(mm2) 標稱厚度 電纜外徑
動力線芯 地線芯 監視線芯 動力線芯絕緣 內護套1) 外護套 MYPTJ-3.6/6
3×25 3×16/3 3×2.5 57.5~63.0
3×35 3×16/3 3×2.5 62.5~68.6
3×50 3×25/3 3×2.5 64.9~71.4
3×70 3×25/3 3×2.5 70.6~76.6
3×95 3×35/3 3×2.5 75.7~81.7
3×120 3×35/3 3×2.5 78.5~85.6
3×150 3×50/3 3×2.5 82.2~88.7
3×185 3×70/3 3×2.5 86.1~94.3
1)內護套計算厚度不作考核
MYPTJ-3.6/6KV 3*185+3*70/3煤礦用高壓橡套軟電纜 表3
芯數×導體標稱截面(mm2) 標稱厚度 電纜外徑
動力線芯 地線芯 監視線芯 動力線芯絕緣 內護套1) 外護套 MYPTJ-6/10
3×25 3×16/3 3×2.5 65.0~70.5
3×35 3×16/3 3×2.5 68.0~74.1
3×50 3×25/3 3×2.5 71.4~77.9
3×70 3×25/3 3×2.5 74.5~80.5
3×95 3×35/3 3×2.5 78.5~84.5
3×120 3×35/3 3×2.5 85.2~91.7
3×150 3×50/3 3×2.5 89.1~95.6
3×185 3×70/3 3×2.5 93.5~100.0
1)內護套計算厚度不作考核
MYPTJ-3.6/6KV 3*185+3*70/3煤礦用高壓橡套軟電纜 表4
芯數×導體標稱截面(mm2) 標稱厚度 電纜外徑
動力線芯 地線芯 監視線芯 動力線芯絕緣 內護套1) 外護套 MYPTJ-8.7/10
3×25 3×16/3 3×2.5 77.2~83.4
3×35 3×16/3 3×2.5 80.2~86.8
3×50 3×25/3 3×2.5 83.7~90.5
3×70 3×25/3 3×2.5 86.7~94.6
3×95 3×35/3 3×2.5 90.8~98.7
3×120 3×35/3 3×2.5 93.8~101.9
3×150 3×50/3 3×2.5 97.2~105.8
3×185 3×70/3 3×2.5 100.9~109.9
1)內護套計算厚度不作考核
5 性能指標應符合表5的規定。
