潛水電機電纜jhs，潛水機專用電纜jhs-3*120參數
jhs電纜－防水橡套軟電纜產品說明

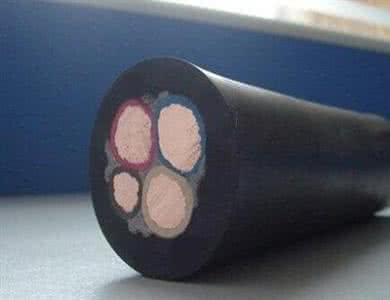

結構示意圖
潛水電機電纜jhs，潛水機專用電纜jhs-3*120參數
JHS1KV JHSB JHS JHS
型號 名稱 截面mm2 芯數 執行標準 主要用途
JHS 300/500V及以下潛水電機用防水橡套電纜 4、6、10
16、25、35
50、70、95 1、3
4 TL/Q 13-91 連接交流電壓300/500V及以下前水電機用，防水橡套電纜一端在水中，長期允許工作溫度不超過65℃
JHSB 潛水電機用扁防水橡套電纜 16、25
35、50 3 TL/J 13-91 適用于排水前水電泵輸送電力用，長期允許工作溫度不超過85℃
潛水電機電纜jhs，潛水機專用電纜jhs-3*120參數
JHS型防水橡套電纜供交流電壓500V及以下的潛水電機上傳輸電能用。在長期浸水及較大的水壓下，具有良好的電氣絕緣性能。防水橡套電纜彎曲
|
型號 |
名稱 |
截面mm2 |
芯數 |
執行標準 |
主要用途 |
|
JHS |
300/500V及以下潛水電機用防水橡套電纜 |
4、6、10 |
1、3 |
TL/Q 13-91 |
連接交流電壓300/500V及以下前水電機用，防水橡套電纜一端在水中，長期允許工作溫度不超過65℃ |
|
JHSB |
潛水電機用扁防水橡套電纜 |
16、25 |
3 |
TL/J 13-91 |
適用于排水前水電泵輸送電力用，長期允許工作溫度不超過85℃ |
潛水電機電纜jhs，潛水機專用電纜jhs-3*120參數 銅的重量X銅價計算：
絲徑÷2=1.25X1.25X3.14
=平方數X絲的根數X0.89X當時銅價+10%的加工費。
橡套電纜的成本價格計算公式
平方X1.83=銅的重量X當時的銅價+橡膠的價格（重量X0.4元/斤）=成本價格+10%的加工費
電纜的價格=制造材料成本+固定費用+稅收+業務費+利潤
制造材料成本=材料成本*（1+材料消耗）（材料成本即為理論計算出來的值）
固定費用根據各個公司的情況有所不同，一般包括生產工資、管理工資、水電費、修理費、折舊費、房租費、運輸費用
載流量計算公式
估算口訣
二點五下乘以九，往上減一順號走。
三十五乘三點五，雙雙成組減點五。
條件有變加折算，高溫九折銅升級。
穿管根數二三四，八七六折滿載流。
說明：本節口訣對各種絕緣線（橡皮和塑料絕緣線）的載流量（安全電流）不是直接指出，而是“截面乘上一定的倍數"來表示，通過心算而得。由表5 3可以看出：倍數隨截面的增大而減小。
二點五下乘以九，往上減一順號走
“二點五下乘以九，往上減一順號走"說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9=22．5（A）。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。
三十五乘三點五，雙雙成組減點五。
“三十五乘三點五，雙雙成組減點五"，說的是35mm"的導線載流量為截面數的3．5倍，即35×3．5=122．5（A）。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、120mm"導線載流量是其截面積數的2．5倍，依次類推。
條件有變加折算，高溫九折銅升級。
“條件有變加折算，高溫九折銅升級"。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。
穿管根數二三四，八七六折滿載流。
“ 穿管根數二三四，八七六折滿載流"穿管敷設兩根、三根、四根電線的情況下，其載流量分別是電工口決計算載流量（單根敷設）的80%、70%、60%。
