JHS抽水泵專用電纜 JHS 3*10橡膠軟電纜300/500V

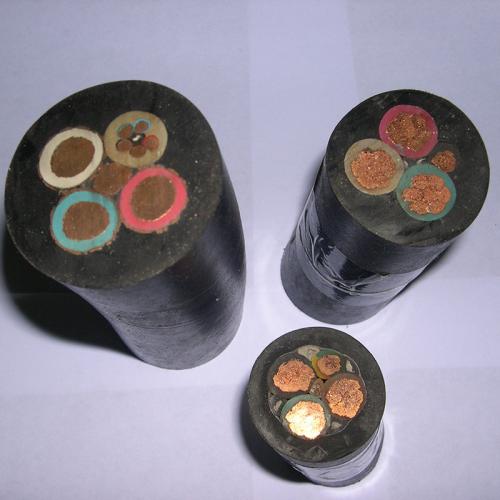

結構示意圖
JHS1KV JHSB JHS JHS
型號 名稱 截面mm2 芯數 執行標準 主要用途
JHS抽水泵專用電纜 JHS 3*10橡膠軟電纜300/500VJHS 300/500V及以下潛水電機用防水橡套電纜 4、6、10
16、25、35
50、70、95 1、3
JHS抽水泵專用電纜 JHS 3*10橡膠軟電纜300/500V4 TL/Q 13-91 連接交流電壓300/500V及以下前水電機用，防水橡套電纜一端在水中，長期允許工作溫度不超過65℃
JHSB 潛水電機用扁防水橡套電纜 16、25
35、50 3 TL/J 13-91 適用于排水前水電泵輸送電力用，長期允許工作溫度不超過85℃

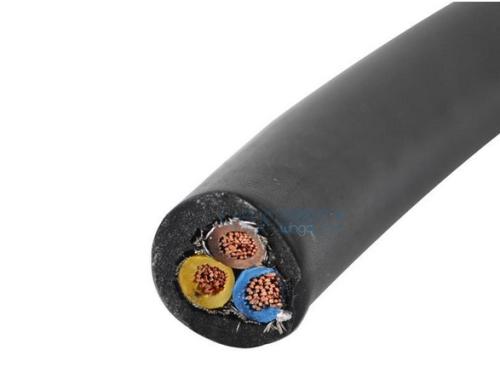

JHS抽水泵專用電纜 JHS 3*10橡膠軟電纜300/500VJHS型防水橡套電纜供交流電壓500V及以下的潛水電機上傳輸電能用。在長期浸水及較大的水壓下，具有良好的電氣絕緣性能。防水橡套電纜彎曲天纜小貓集團公司（天津市電纜總廠橡塑電纜廠）天津
礦用橡套電纜結構特點：
一：導電線芯。柔軟性要求以電鉆電纜，采掘機電纜為最高；導線結構采取如下措施：
1， 采用較軟的細直徑銅單線、以小節距束合、復絞。整根電纜的彎曲扭轉性還受到絕緣、護套結構的影響，因此不能認為單絲越細，節距越小越好。
2， 采用同向束絞和復絞可提高柔軟性。
3， 為了便于導線在絕緣層中的相對滑動和便于安裝維修。電鉆電纜和小截面的采掘機電纜導線單絲應鍍錫，大截面采掘機電纜在導線外還用包紙帶隔離絕緣。
二：絕緣層 要求有足夠的電絕緣性能
1， 采用含膠量不低于百分之35的橡皮
2， 絕緣厚度比通用橡套電纜要厚
3， 采用電性好的橡皮，并采用好的擠橡工藝(如擠橡硫化連續生產線)
天津市電纜總廠橡塑電纜廠
