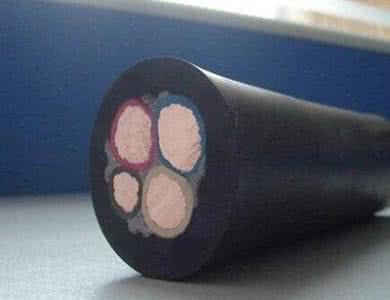

JHS潛水泵軟電纜 JHS-3*35+1*16防水電機電纜
jhs電纜－防水橡套軟電纜產品說明

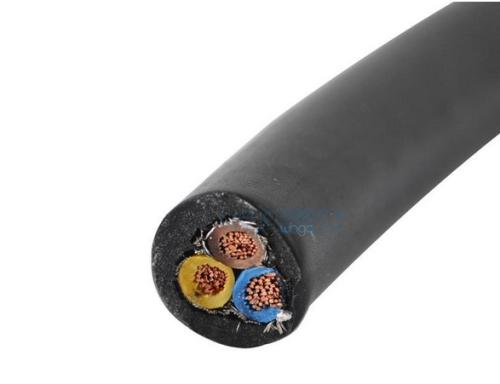

結構示意圖
JHS1KV JHSB JHS JHS
型號 名稱 截面mm2 芯數 執行標準 主要用途
JHS潛水泵軟電纜 JHS-3*35+1*16防水電機電纜JHS 300/500V及以下潛水電機用防水橡套電纜 4、6、10
16、25、35
50、70、95 1、3
4 TL/Q 13-91 連接交流電壓300/500V及以下前水電機用，防水橡套電纜一端在水中，長期允許工作溫度不超過65℃
JHSB 潛水電機用扁防水橡套電纜 16、25
35、50 3 TL/J 13-91 適用于排水前水電泵輸送電力用，長期允許工作溫度不超過85℃
JHS潛水泵軟電纜 JHS-3*35+1*16防水電機電纜JHS型防水橡套電纜供交流電壓500V及以下的潛水電機上傳輸電能用。在長期浸水及較大的水壓下，具有良好的電氣絕緣性能。防水橡套電纜彎曲天纜小貓集團公司（天津市電纜總廠橡塑電纜廠）
|
型號 |
名稱 |
截面mm2 |
芯數 |
執行標準 |
主要用途 |
|
JHS |
300/500V及以下潛水電機用防水橡套電纜 |
4、6、10 |
1、3 |
TL/Q 13-91 |
連接交流電壓300/500V及以下前水電機用，防水橡套電纜一端在水中，長期允許工作溫度不超過65℃ |
|
JHSB |
潛水電機用扁防水橡套電纜 |
16、25 |
3 |
TL/J 13-91 |
適用于排水前水電泵輸送電力用，長期允許工作溫度不超過85℃ |
JHS潛水泵軟電纜 JHS-3*35+1*16防水電機電纜電纜制造的基本工藝流程
1．銅、鋁單絲拉制
電線電纜常用的銅、鋁桿材，在常溫下，利用拉絲機通過一道或數道拉伸模具的模孔，使其截面減小、長度增加、強度提高。拉絲是各電線電纜公司的首道工序，拉絲的主要工藝參數是配模技術。
2．單絲退火
銅、鋁單絲在加熱到一定的溫度下，以再結晶的方式來提高單絲的韌性、降低單絲的強度，以符合電線電纜對導電線芯的要求。退火工序關鍵是杜絕銅絲的氧化.
3．導體的絞制
為了提高電線電纜的柔軟度，以便于敷設安裝，導電線芯采取多根單絲絞合而成。從導電線芯的絞合形式上，可分為規則絞合和非規則絞合。非規則絞合又分為束絞、同心復絞、特殊絞合等。
為了減少導線的占用面積、縮小電纜的幾何尺寸，在絞合導體的同時采用緊壓形式，使普通圓形變異為半圓、扇形、瓦形和緊壓的圓形。此種導體主要應用在電力電纜上。
4．絕緣擠出
塑料電線電纜主要采用擠包實心型絕緣層，塑料絕緣擠出的主要技術要求：
4．1．偏心度：擠出的絕緣厚度的偏差值是體現擠出工藝水平的重要標志，大多數的產品結構尺寸及其偏差值在標準中均有明確的規定。
