鴻冠8寸/HF-200P圓形管道風機8寸廚房抽風機強力換風扇油煙排風扇
另有:HF-75S HF-100S HF-100P HF-125P HF-150P HF-
200P HF-250P HF-315P HDD-100P HDD-150P HDD-200P
供多款選擇, 管道風機 臥室 高檔 別墅 酒店 廚房 衛生間
等排風換氣扇 大量現貨,量大從優,歡迎選購

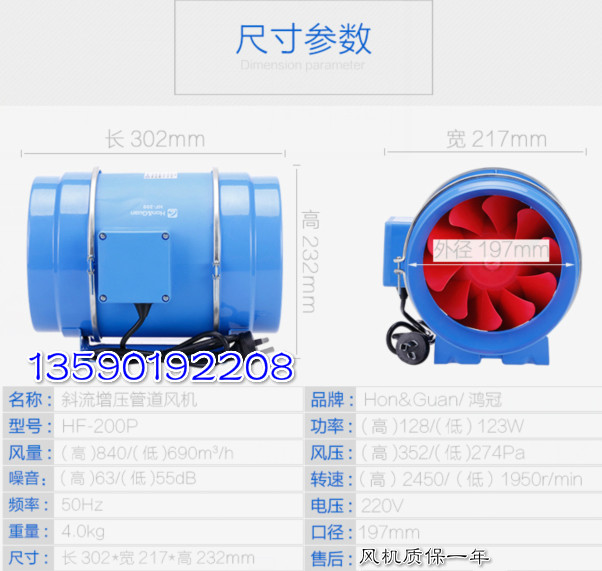

型號HF-200P風量840/585m3/h,功率128/123W,靜壓300/240Pa,噪音33/39dB口徑200mm滾珠純銅電機,極其便捷的中部拆裝設計,超高效的氣流動力學風道,可抽風或送風,是管道增壓和各類場所新風換氣的理想產品。
特別說明:本產品可以做送風機或者排風機使用。
適用范圍:住宅、餐廳、辦公室、寫字樓、酒樓、商場、賓館、醫療住院部、艾灸理療排煙、機房、棋牌室、體育館、美容院、健身會所、地下室、游泳館、住宅,公寓,別墅,車間、會議室、等各種需要通風換氣的環境.
加成法(Additive),現在普遍是在一塊預先鍍上薄銅的基板上,覆蓋光阻劑(D/F),經紫外光曝光再顯影,把需要的地方露出,然后利用電鍍把線路板上正式線路銅厚增厚到所需要的規格,再鍍上一層抗蝕刻阻劑-金屬薄錫,最后除去光阻劑(這制程稱為去膜),再把光阻劑下的銅箔層蝕刻掉。
積層法
積層法是制作多層印刷電路板的方法之一。是在制作內層后才包上外層,再把外層以減去法或加成法所處理。不斷重復積層法的動作,可以得到再多層的多層印刷電路板則為順序積層法。
1.內層制作
2.積層編成(即黏合不同的層數的動作)
3.積層完成(減去法的外層含金屬箔膜;加成法)
4.鉆孔
Panel法
1.全塊PCB電鍍
2.在表面要保留的地方加上阻絕層(resist,防以被蝕刻)
3.蝕刻
4.去除阻絕層
Pattern法
1.在表面不要保留的地方加上阻絕層
2.電鍍所需表面至一定厚度
3.去除阻絕層
4.蝕刻至不需要的金屬箔膜消失
完全加成法
1.在不要導體的地方加上阻絕層
2.以無電解銅組成線路
部分加成法
1.以無電解銅覆蓋整塊PCB
2.在不要導體的地方加上阻絕層
3.電解鍍銅
4.去除阻絕層
5.蝕刻至原在阻絕層下無電解銅消失
ALIVH
ALIVH(Any Layer Interstitial Via Hole,Any Layer IVA)是日本松下電器開發的增層技術。這是使用芳香族聚酰胺(Aramid)纖維布料為基材。
1.把纖維布料浸在環氧樹脂成為“黏合片”(prepreg)
2.雷射鉆孔
3.鉆孔中填滿導電膏
4.在外層黏上銅箔
5.銅箔上以蝕刻的方法制作線路圖案
6.把完成第二步驟的半成品黏上在銅箔上
7.積層編成
8.再不停重復第五至七的步驟,直至完成
B2it
B2it(Buried Bump Interconnection Technology)是東芝開發的增層技術。
1.先制作一塊雙面板或多層板
2.在銅箔上印刷圓錐銀膏
3.放黏合片在銀膏上,并使銀膏貫穿黏合片
4.把上一步的黏合片黏在第一步的板上
5.以蝕刻的方法把黏合片的銅箔制成線路圖案
6.再不停重復第二至四的步驟,直至完成
功能測試
更密集的PCB、更高的總線速度以及模擬RF電路等等對測試都提出了前所未有的挑戰,這種環境下的功能測試需要認真的設計、深思熟慮的測試方法和適當?shù)墓ぞ卟拍芴峁┛尚诺臏y試結果。
在同夾具供應商打交道時,要記住這些問題,同時還要想到產品將在何處制造,這是一個很多測試工程師會忽略的地方。例如我們假定測試工程師身在美國的加利福尼亞,而產品制造地卻在泰國。測試工程師會認為產品需要昂貴的自動化夾具,因為在加州廠房價格高,要求測試儀盡量少,而且還要用自動化夾具以減少雇用高技術高工資的操作工。但在泰國,這兩個問題都不存在,讓人工來解決這些問題更加便宜,因為這里的勞動力成本很低,地價也很便宜,大廠房不是一個問題。因此有時候一流設備在有的國家可能不一定受歡迎。
技術水平
在高密度UUT中,如果需要校準或診斷則很可能需要由人工進行探查,這是由于針床接觸受到限制以及測試更快(用探針測試UUT可以迅速采集到數據而不是將信息反饋到邊緣連接器上)等原因,所以要求由操作員探查UUT上的測試點。不管在哪里,都應確保測試點已清楚地標出。
探針類型和普通操作工也應該注意,需要考慮的問題包括:
探針大過測試點嗎?探針有使幾個測試點短路并損壞UUT的危險嗎?對操作工有觸電危害嗎?
每個操作工能很快找出測試點并進行檢查嗎?測試點是否很大易于辨認呢?
操作工將探針按在測試點上要多長時間才能得出準確的讀數?如果時間太長,在小的測試區會出現一些麻煩,如操作工的手會因測試時間太長而滑動,所以建議擴大測試區以避免這個問題。
考慮上述問題后測試工程師應重新評估測試探針的類型,修改測試文件以更好地識別出測試點位置,或者甚至改變對操作工的要求。
自動探查
在某些情況下會要求使用自動探查,例如在PCB難以用人工探查,或者操作工技術水平所限而使得測試速度大大降低的時候,這時就應考慮用自動化方法。
自動探查可以消除人為誤差,降低幾個測試點短路的可能性,并使測試操作加快。但是要知道自動探查也可能存在一些局限,根據供應商的設計而各有不同,包括:
UUT的大小
同步探針的數量
兩個測試點相距有多近?
測試探針的定位精度
系統能對UUT進行兩面探測嗎?
探針移至下一個測試點有多快?
探針系統要求的實際間隔是多少?(一般來講它比離線式功能測試系統要大)
自動探查通常不用針床夾具接觸其它測試點,而且一般它比生產線速度慢,因此可能需要采取兩種步驟:如果探測儀僅用于診斷,可以考慮在生產線上采用傳統的功能測試系統,而把探測儀作為診斷系統放在生產線邊上;如果探測儀的目的是UUT校準,那么唯一的真正解決辦法是采用多個系統,要知道這還是比人工操作要快得多。
如何整合到生產線上也是必須要研究的一個關鍵問題,生產線上還有空間嗎?系統能與傳送帶連接嗎?幸好許多新型探測系統都與SMEMA標準兼容,因此它們可以在在線環境下工作。
