| 產品參數 | |||
|---|---|---|---|
| 品牌 | 鴻蝶閥門 | ||
| 產品特性 | 零泄漏 | ||
| 結構形式 | 垂直板式 | ||
| 3C閥門類別 | 工業 | ||
| 加工定制 | 否 | ||
| 連接形式 | 法蘭 | ||
| 適用介質 | 水 | ||
| 壓力環境 | 常壓 | ||
| 工作溫度 | 常溫 | ||
| 標準 | 國標 | ||
| 流動方向 | 單向 | ||
| 驅動方式 | 手動 | ||
| 可售賣地 | 全國 | ||
| 材質 | 碳鋼 | ||
| 型號 | D43X D341X D673H D943X D363H | ||

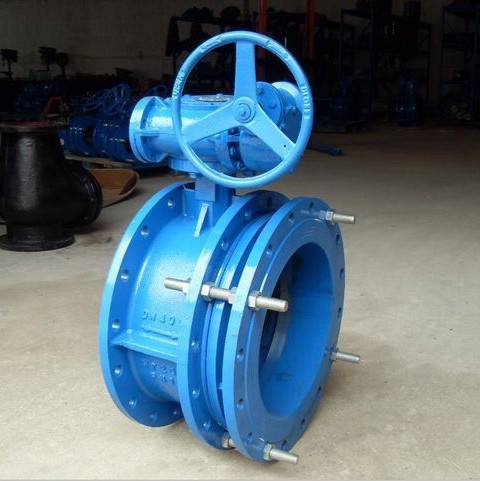

蝶閥(Butterfly Valve)是一種通過圓盤形蝶板圍繞閥軸旋轉實現啟閉或調節的閥門，廣泛應用于流體控制領域。其核心結構包括閥體、閥桿、蝶板和密封組件?.以下是蝶閥的綜合解析：
一、基礎特性
.jpg)
?結構特點?
蝶閥由閥體、閥桿、蝶板及密封件組成，啟閉角度通常為0°~90°。其優勢在于體積小、重量輕、操作力矩小，適合大口徑管道?34.
?工作原理?
通過旋轉蝶板控制介質流動，全開時蝶板厚度為阻力，壓力損失小，適用于流量調節和截?cái)?37.
二、分類與設計
?按結構形式分類?
?中心密封型?：蝶板與閥體同軸，密封依賴彈性材料變形?46.
?偏心型?：包括單偏心、雙偏心和三偏心設計，減少摩擦磨損，提高密封壽命?46.
?按密封材質分類?
?軟密封?：采用橡膠、聚四氟等材料，適用于中低溫環境?46.
?金屬硬密封?：耐高溫高壓，常用于工業高溫介質(如煙風道、煤氣管道)?46.
?按安裝方式分類?
?法蘭蝶閥?：通過法蘭連接，適用于雙向密封及易銹蝕環境?6.
?對夾式蝶閥?：結構緊湊，適合空間狹窄的管道?78.
三、應用領域
?基礎場景?：給排水、暖通空調、能源系統及輕紡行業?36.
?特殊工況?：
高溫環境：需采用金屬硬密封或?qū)＠O(shè)計(如膨脹空間結構降低熱變形影響)?14.
腐蝕性介質：蝶板可包覆聚四氟等耐腐蝕材料?68.
四、技術進展
?高溫環境適應性優化?
中閥科技的“膨脹蝶閥”專利通過U型密封圈與膨脹空間設計，減少高溫對密封膠圈的形變影響，延長使用壽命?1.
?密封性能提升?
匯舸環保的“球式密封面蝶閥”采用弧形橡膠囊結構，在調節過程中主動收縮以減少閥瓣磨損，增強封閉效果?2.
五、選型建議
?流量控制?：優先選擇線性流量特性的蝶閥?3.
?高溫高壓環境?：推薦三偏心金屬密封或?qū)＠麅?yōu)化型號?14.
?安裝限制?：空間狹窄時選用對夾式設計?7
