.jpg "知途機械供應ZTMX-30磚塔式母線加工機，開式數控折彎，方便高效，折彎角度準確。")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 知途 | ||
| 產品特性 | 高效 | ||
| 加工定制 | 是 | ||
| 外形尺寸 | 1600*1400*1200mm | ||
| 重量 | 1600t | ||
| 種類 | 剪切機 | ||
| 別名 | 銅排機 | ||
| 電動機功率 | 4kw | ||
| 規格 | 30 | ||
| 可售賣地 | 全國 | ||
| 用途 | 母線加工 | ||
| 型號 | ZTM30 | ||

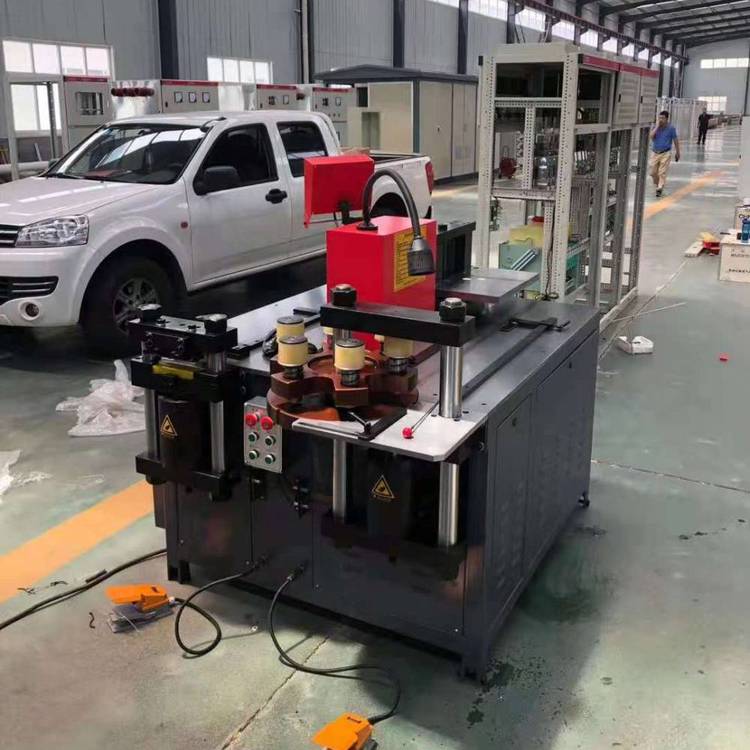

【ZTMX-30】轉塔式銅排加工機
一、產品介紹
????本系列母線加工機有沖、剪、折三個單元，主要功能為加工不同規格的銅、鋁母線，只需用相應的加工單元，就能方便、快捷的對銅、鋁排進行剪切、沖孔（圓孔、長圓孔），折平彎、立彎、壓花、壓平、等各種不同的加工。
二. 主要特點：
1. 剪切單元采用通用的單刀式剪切，剪口平整，節省工料。
2. 沖孔單元采用六模位整體式轉盤， 了上模和下模的對中，提高了模具的同心度。
3. 折彎單元采用封閉式折彎，使其在加工平彎及壓花時更均勻，并延長了使用壽命。
4. 折彎單元采用立式加工，在加工時更安全方便。
5. 機器的三個工作工位可以同時工作，大大提高了工作效率。
6. 液壓油箱采用厚鋼板焊接，并作了磷化處理，使液壓油長期使用不會變質。
7、沖、剪、折三個加工單元都采用雙腳踏控制系統，在自動控制模式的情況下即使脫離了各工位的上下限位，也絕不會影響用戶的生產使用從而降低了設備的故障率并且消除了以往設備出現的憋泵油管破裂等安全隱患。在手動控制模式的情況下各工位的進退操作簡單、方便從而提高了生產效率。
8. 本型號機器分為普通型和數控型兩種型號，數控系統為臺灣永宏。
?
參數 | ZTMX-30DB | ZTMX-30SB | ZTMX-50DB | ZTMX-50SB |
沖孔力（KN） | 300 | 300 | 500 | 500 |
加工范圍 | φ4.3-φ25 | φ4.3-φ25 | φ4.3-φ32 | φ4.3-φ32 |
沖孔厚度 | 12 | 12 | 16 | 16 |
剪切厚度 | 12 | 12 | 16 | 16 |
剪切寬度 | 150 | 150 | 250 | 250 |
折彎力（KN） | 300 | 300 | 500 | 500 |
折彎寬度 | 150 | 150 | 250 | 250 |
折平彎厚度 | 16 | 16 | 16 | 16 |
立彎加工尺寸 | 110*12 | 110*12 | 120*12 | 120*12 |
主電機功率 KW | 4 | 4(3件) | 5.5 | 5.5(3件) |
機器重量 T | 1.3 | 1.5 | 1.8 | 2 |
剪、沖、折能否同時工作 | 否 | 能 | 否 | 能 |
