| 產品參數 | |||
|---|---|---|---|
| 品牌 | 沁泉 | ||
| 是否支持加工定制 | 可來樣加工可來圖加工可按要求定制設計 | ||
| 是否進口 | 否 | ||
| 泵軸位置 | 立式 | ||
| 電壓 | 380V | ||
| 工作溫度 | 90℃ | ||
| 功率 | 1100W | ||
| 級數 | 單級 | ||
| 款式 | 立式 | ||
| 驅動方式 | 電動 | ||
| 輸送介質 | 水 | ||
| 箱裝數量 | 1臺 | ||
| 性能 | 自動 | ||
| 顏色 | 藍色、黑色 | ||
| 葉輪結構 | 閉式 | ||
| 葉輪吸入方式 | 單吸 | ||
| 原理 | 離心 | ||
| 轉速 | 2900RPM | ||
| 可售賣地 | 全國 | ||
| 材質 | 鑄鐵 | ||
| 類型 | 離心泵 | ||
| 型號 | GDL | ||
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

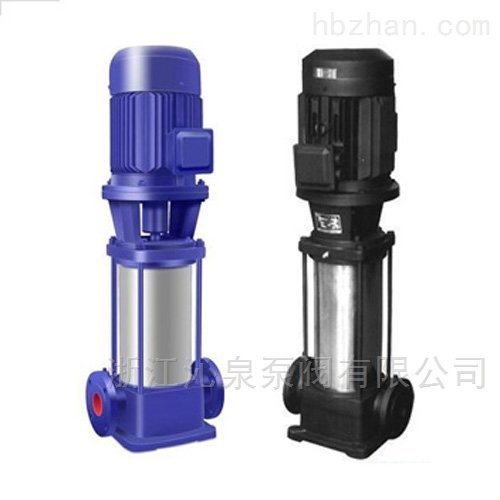

一、沁泉 GDL型立式多級管道離心泵產品概述
GDL系立式、單吸、多級分段管道式離心泵，其吸入、排出口分別位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。產品執行JB/T2727-93《立式多級筒型離心泵 型式與基本參數》標準。
該泵是 泵型，具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti 不銹鋼，軸封用耐磨機械密封，無泄漏、使用壽命長。以水力平衡解決軸向力，因而泵運磚平穩、低噪音，按照條件優于DL型泵，可以簡便安裝于一段水平管路中間。完全能夠滿足高層建筑、深井礦等的給排水及消防設施需要，是各大行業冷熱水或一般介質、理化性質類似于水等液體輸送的 泵型。
二、沁泉 GDL型立式多級管道離心泵應用范圍
?本型泵主要適用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
三、GDL立式管道多級離心泵產品特點
1、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便；
2、外形美觀：采用不銹鋼外套及管道式結構，外形美觀；
3、更少的運行、維修費用：采用可靠的機械密封，故障率低，具有更少的運行維修費用；
4、成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等特點；
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能， 地減少流動噪音。
四、GDL立式管道多級離心泵意義
例如：80GDL36-12X5
? ? ?80-進出口直徑
? ? ?GDL-立式多級管道離心泵
? ? ?36-設計點名義流量（m3/h)
? ? ?12-單級揚程
? ? ?5-級數
?
五、GDL立式管道多級離心泵主要性能參數
| 型 ? 號 | 級 | 口徑 | 流量 | 揚程 | 功率 | 轉速 | 汽蝕余量 |
| 數 | (mm) | (m3/h) | (m) | (kw) | (r/min) | (m) | |
| 25GDL2-12 | 3 | 25 | 2 | 36 | 1.1 | 2900 | 1.7 |
| 4 | 48 | 1.1 | |||||
| 5 | 60 | 1.5 | |||||
| 6 | 72 | 1.5 | |||||
| 7 | 84 | 2.2 | |||||
| 8 | 96 | 2.2 | |||||
| 9 | 108 | 2.2 | |||||
| 10 | 120 | 3 | |||||
| 11 | 132 | 3 | |||||
| 12 | 144 | 3 | |||||
| 13 | 156 | 4 | |||||
| 14 | 168 | 4 | |||||
| 15 | 180 | 4 | |||||
| 25GDL4-11 | 3 | 25 | 4 | 33 | 1.1 | 2900 | 1.7 |
| 4 | 44 | 1.5 | |||||
| 5 | 55 | 2.2 | |||||
| 6 | 66 | 2.2 | |||||
| 7 | 77 | 3 | |||||
| 8 | 88 | 3 | |||||
| 9 | 99 | 3 | |||||
| 10 | 110 | 4 | |||||
| 11 | 121 | 4 | |||||
| 12 | 132 | 4 | |||||
| 13 | 143 | 4 | |||||
| 14 | 154 | 5.5 | |||||
| 15 | 165 | 5.5 | |||||
| 40GDL6-12 | 3 | 40 | 6 | 36 | 1.5 | 2900 | 1.7 |
| 4 | 48 | 2.2 | |||||
| 5 | 60 | 2.2 | |||||
| 6 | 72 | 3 | |||||
| 7 | 84 | 3 | |||||
| 8 | 96 | 4 | |||||
| 9 | 108 | 4 | |||||
| 10 | 120 | 4 |
