| 產品參數 | |||
|---|---|---|---|
| 5KM plc數據無線傳輸 適用FX系列/Q系列/歐姆龍/臺達/宏等不同品牌plc之間 品牌 | 達泰 | ||
| 產品特性 | 穩定 | ||
| 是否進口 | 否 | ||
| 產地 | 陜西西安 | ||
| 加工定制 | 是 | ||
| 產品用途 | FX系列PLC無線通信 | ||
| 規格 | 120×105×30mm | ||
| 產品名稱 | 達泰日系PLC專用無線通訊終端 | ||
| 無線傳輸距離 | 900米 | ||
| 傳輸方式 | 全數字加密無線傳輸方式 | ||
| 波特率 | 可選9600bps/19200/38400bps | ||
| 序列號 | 210608-2 | ||
| 可售賣地 | 全國 | ||
| 型號 | DTD435M系列 | ||
聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。
FX5U PLC無線MODBUS通信方案
特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。
一、方案概述
本方案用于解決多臺三菱FX5U PLC之間基于MODBUS通訊協議下的無線通信實現方法。方案中采用達泰電子日系PLC無線通訊終端——DTD435M，作為實現無線通訊的硬件設備。
無線系統構成示意圖 ▼
通過西安達泰電子 DTD435MC方便實現無線 MODBUS 網絡，無需更改網絡參數直接替換有線連接。
二、測試設備與參數
1. 三菱PLC型號：FX5U*2臺
2. 達泰電子日系PLC無線通訊終端——DTD435MC *2塊
3. 通訊協議：Modbus RTU協議
4. 主從關系：1主1從
5. 通訊接口：Rs485接口（兩線制）
6. 通訊參數：9600，8，N，1
7. 供電：9-24VDC
8. 傳輸距離：100米，500米，1KM，3KM，20KM
三菱plc無線通信模塊,plc之間無線,無線MODBUS通信模塊,遠距離通信模塊,plc無線通信模塊,西安達泰電子,工廠無線技改

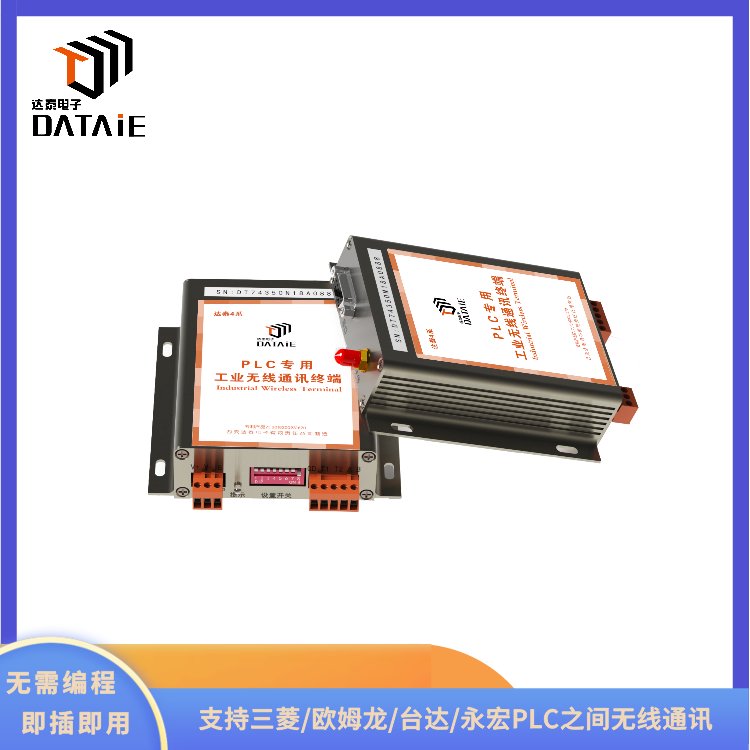

三、達泰日系PLC無線通訊終端--DTD435M
DTD435M是針對日系PLC的通訊特點而開發的工業級無線通訊產品，內嵌Rs232/Rs485雙接口，自適應三菱N：N協議、歐姆龍HOST Link協議，臺達及永宏等Modbus RTU協議。該產品可以與日系PLC組成無線測控網絡，可靠傳輸距離達到3km以上，并集成EMI抗干擾濾波單元。經過了八年以上工業現場運行考驗，可確保長期工作于惡劣環境及工業場合。
.jpg)
主 要 特 征
◆ 直接代替有線RS485方案，實現無線組網通訊；
◆ 全數字無線加密方式，保證數據穩定準確；
◆ 直流9~24V寬電源電壓供電，平均工作電流小于50mA；
◆ 精美鋁合金外殼：120×105×30mm，4個條形安裝固定孔；
◆ 通信接口：RS232/RS485；
◆ 支持標準串口協議：Modbus RTU協議、N:N協議。
DTD435M產品選型 ▼
四、接線方式
DTD435MC的Rs485-A端口接入三菱FX5U PLC自帶的RDA與SDA端口
DTD435MC的Rs485-B端口接入三菱FX5U PLC自帶的RDB與SDB端口。
實物接線圖如下 ▼
三菱plc無線通信模塊,plc之間無線,無線MODBUS通信模塊,遠距離通信模塊,plc無線通信模塊,西安達泰電子,工廠無線技改
五、實現Modbus主站
打開【fx5 modbus主站.gx3】主站程序源代碼
1.新建工程
打開參數-FX5UCPU-模塊參數-485串口
本站號：0（表示主站）
2.主站程序說明
給D20、D21、D22賦值
使用功能碼H5，給從站寫入數值
使用功能碼H3，讀取從站寄存器 保存到主站寄存器
使用功能碼H10，給從站寄存器 寫入數值
使用功能碼H6，給1號從站H32(D50)寄存器 寫入K33
六、實現Modbus從站
打開【fx5 modbus從站.gx3】從站程序源代碼
1.新建工程
新建工程與主站一樣
本站號：1（表示1號從站）
從站程序比較簡單，只需要給相關寄存器賦值。
三菱plc無線通信模塊,plc之間無線,無線MODBUS通信模塊,遠距離通信模塊,plc無線通信模塊,西安達泰電子,工廠無線技改
七、無線通訊測試
1.可以通過主站的X1控制1號從站的Y1
2.監控從站寄存器D10 D11 D12 D50
可以看到通過無線方式，已經將主站的數值傳輸過來
3.監控主站寄存器D30 D31 D32
可以看到通過無線方式，已經將從站的數值傳輸過來
本方案例程圓帶碼及通訊測試視頻在《三菱FX5U系列PLC之間Modbus通訊例程》文件內，如有需要，請直接向我們技術人員索要或留言。
八、達泰無線通訊例程
◆ MCGS觸摸屏和三菱fx3uPLC的無線通訊實例；
◆ 匯川PLC無線MODBUS通信方案；
◆ 8臺FX3U三菱PLC的無線網絡通訊方案；
◆ 三菱PLC的無線MODBUS通訊方案；
◆ 臺達觸摸屏與臺達PLC的無線通訊實例；
