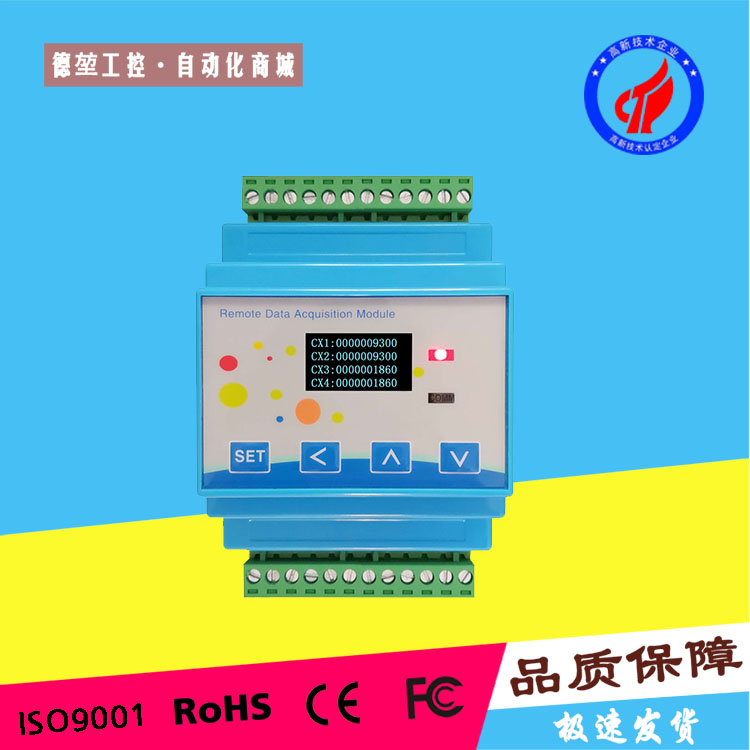

.jpg "DK5464四路脈沖計數十路開關量采集模塊4路繼電器輸出")
| 產品參數 | |||
|---|---|---|---|
| 通訊方式 | RS485 | ||
| AD分辨率 | 16位 | ||
| 脈沖最高頻率 | 50KHZ | ||
| 脈沖輸入電流 | 5ma | ||
| 三端隔離電壓 | 2000V | ||
| 供電電源 | DC24V | ||
| 輸出觸點容量 | 2A/250VAC | ||
| 輸入通道數 | 10 | ||
| 輸出通道數 | 4 | ||
| 脈沖測頻通道 | 4 | ||
| 測量信號 | 5V，12V，24V | ||
| 品牌 | 德堃 | ||
.jpg)
?產品特點
配備RS485接口，可與上位機進行實時通訊。
選用RISC指令集單片機
可輸入四通道5V，12V，24V頻率為1～50KHZ脈沖信號
采用了光電隔離技術，抗干擾能力強
輸入
10路開關量輸入（可四路脈沖計數，帶存儲功能）
輸入信號范圍： 5V；12V；24V（5V出廠）
輸出
4路繼電器輸出
通訊
光電隔離RS-485通訊接口
警示
4路繼電器輸出，可通訊控制。
其它詳細參數
輸入通道數：?jiǎn)味?0通道（4路高速和6路普通DI）
輸入信號范圍：4路脈沖計數可選5V；12V；24V有源輸入，
????????（出廠默認配電5伏，用戶可根據需要自行選擇供電方式）?????
?????????6路普通DI可選有源或者無源輸入?????????????
脈沖輸入電流： >5MA
輸入計數值：16BIT（內部保留32位BIT計數，根據需要選擇）
脈沖頻率：50KHz
數據存儲：掉電保存，支持10年數據存儲
輸出通道數：繼電器4路
輸出觸點容量：2A/250VAC
通訊方式：RS485接口
驅動距離：1200米
通訊格式：Modbus RTU規約，8數據位，無校驗/奇校驗/偶校驗，1停止位?
通訊協議：被動查詢
隔離電壓：1500V
標準供電電壓：DC24V?
供電電壓范圍：DC20V~32V
功率：0.7W（繼電器全部閉合時2.88W）?
安裝方式：DIN導軌
工作溫度：-20℃～ 60℃
相對濕度：40～80RH
存儲溫度：-55℃～ 85℃
選型尺寸
88*72*59mm （標準35mm導軌安裝）
應用示例
.jpg)
