| 產品參數 | |||
|---|---|---|---|
| 回收斯坦福SIM 系列 SIM900 主機 SIM910 & SIM911 JFET和BJT前置放大器 型號 | SIM900 | ||
| 封裝/規格 | SIM900 | ||
| 包裝 | SIM900 | ||
| 最小包裝量 | 1 | ||
| 品牌 | 斯坦福 | ||
.jpg)
.jpg)
.jpg)
堅固、緊湊的設計
8 個模塊插槽
9th遠程模塊的端口
10 MHz 參考輸入
級聯多個大型機
GPIB 和 RS-232 接口
啟動腳本內存

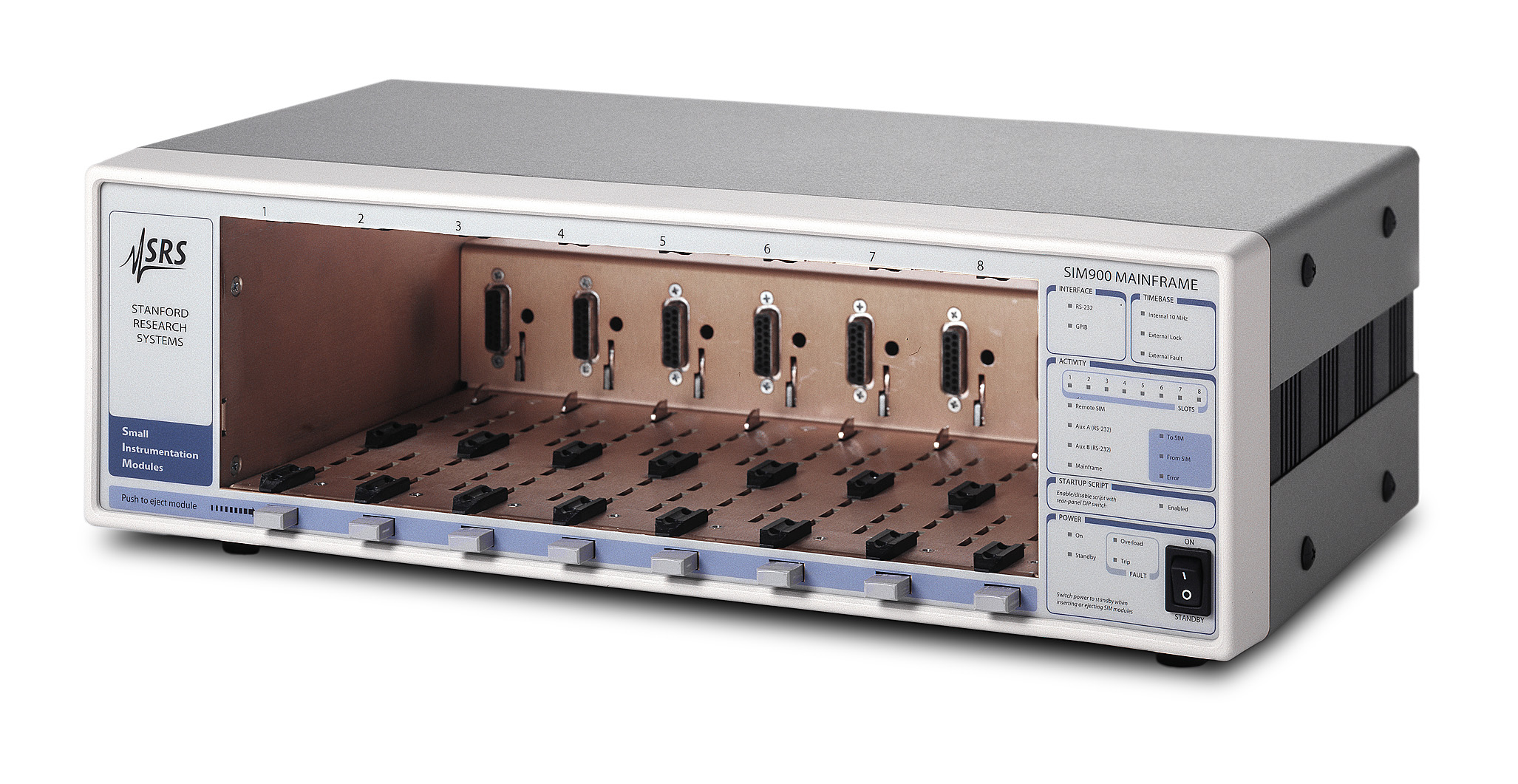

SIM900 主機
SIM（小型儀器模塊）是一個強大、靈活的平臺，其中多達 8 臺高性能儀器共享相同的緊湊型主機和計算機接口。與其他模塊化系統不同，前面板和計算機操作都是可能的。使用 SIM，您可以獲得所需的功能，同時避免不必要功能的成本。您可以從廣泛且不斷增長的模塊選擇中配置自己的系統。
SIM900 主機是組裝 SIM 系統的平臺。主機提供電源、計算機接口、時鐘同步和單個模塊狀態。8 個內部模塊插槽可容納單寬和雙寬模塊。對于偶爾需要實驗旁邊模塊的應用，后面板連接器和互連電纜允許 9th模塊。
通信
主機配有標準 RS-232 主機接口和 GPIB （IEEE-488.2） 選件。對各個模塊的所有命令和查詢都通過大型機主機接口進行路由。消息根據其端口號進行路由，大型機將數據無縫中繼到適當?shù)哪繕嘶驈倪m當?shù)哪繕酥欣^數據。該消息系統還用于通過兩個輔助 RS-232 端口進行通信。使用這些端口，可以通過主主機中的一個主機接口控制任意數量的 SIM900 主機和其他 RS-232 儀器
大型機中的每個端口都有獨立的 511 字節輸入和輸出隊列。主機還會執行通過端口通信時所需的任何速率調整。專用的“竊聽”RS-232 端口提供與主機之間所有通信的回聲，以簡化新設置的調試。
時基
主機為模塊提供一個主 10 MHz 時鐘，這些模塊將其內部時基鎖定到此參考。SIM900 中的主時鐘基于低噪聲晶體振蕩器?？蛇x的時基輸入（選項 02）允許通過后面板 BNC 輸入將主時鐘鎖相到外部 10 MHz 參考（如 SIM940 銣標準）。
啟動腳本
SIM900 的非易失性存儲器中維護了一個 4000 字節的啟動腳本。啟用后，每次打開大型機時都會執行存儲在腳本中的命令。這提供了一種簡單的方法來確保所有模塊都自動設置為所需的起始配置。
前面板
前面板 LED 指示燈提供主機的狀態信息，并監控主機與已安裝模塊之間的通信。指示燈顯示主機界面、時基、通信狀態、啟動腳本和電源信息。
電源
所有模塊均采用 ±5 V、±15 V 和 24 V 的各種組合工作。這些經過良好調節和過濾的直流電壓由主機電源提供，該電源經過強制風冷以保持穩定的性能。所有電源均通過跳閘電路進行電流限制，以防過壓或短路。
