| 產品參數 | |||
|---|---|---|---|
| 品牌 | 浙大中控 | ||
| 規格 | 3 | ||
| 加工定制 | 4 | ||
| 防腐 | 進口絕緣漆 | ||
| 防霉 | |||
| 防潮 | |||
| 防靜電 | |||
| 防塵 | |||
| 抗干擾 | 抗干擾能力強 | ||
| 包裝 | 紙盒 | ||
| 防靜電袋包裝 | |||
| 熱插拔 | 支持熱插拔技術 | ||
| 服務 | 三包服務 | ||
| 運費 | 包郵 | ||
| 數量 | 122 | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 型號 | XP316 | ||

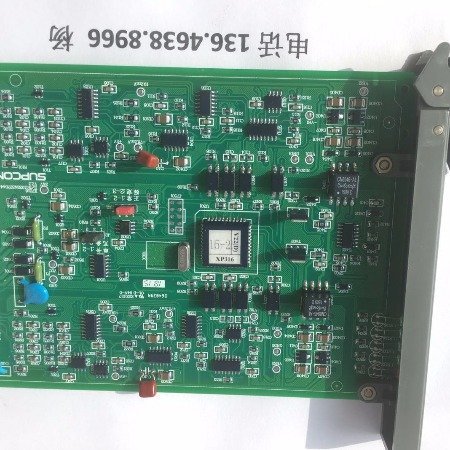

XP316、SP316型熱電阻信號輸入卡是一塊智能型的、分組隔離的、專用于測量熱電阻信號的、可冗余的四路A/D轉換卡。每一路可單獨組態并可以接收Pt100、Cu50二種熱電阻信號，將其調理后轉換成數字信號并通過數據轉發卡XP233送給主控制卡XP243X。
XP316卡的四路信號調理分為兩組，其中1、2通道為第一組，3、4通道為第二組，同一組內的信號調理采用同一個隔離電源供電，兩組之間的電源和信號互相隔離，并且都與控制站的電源隔離�？蓡为毠ぷ�，也能以冗余方式工作。熱電阻信號可以并聯方式接入互為冗余的二塊XP316卡中，真正做到了從信號調理這一級開始的冗余。同時，卡件具有自診斷和與主控卡通訊的功能；在采樣、處理信號的同時，也在進行自檢。如果卡件處于冗余狀態，一旦工作卡自檢到故障，立即將工作權讓給備用卡，并且點亮故障燈報jing，待處理。工作卡和備用卡同時對同一點信號都進行采樣和處理，切換時無擾動。如果卡件為單卡工作，一旦自檢到錯誤，卡件會點亮故障燈并報jing。
用戶可通過上位機對XP316卡進行組態，決定其對具體某種信號進行處理，并可隨時在線更改，使用方便靈活。
技術指標
型號 | XP316 |
卡件電源 | |
5V供電電源 | 5VDC±0.3V，Imax<35mA |
24V供電電源 | 24VDC±0.5V，Imax<30mA |
輸入回路 | |
通道數 | 4路 |
信號類型 | 電壓信號、熱電偶信號，組態可選 |
濾波時間 | 組態可選 |
分辨率 | 15bit，帶極性 |
輸入阻抗 | 1MΩ |
隔離方式 | 光電隔離，分組隔離 |
隔離電壓 | 500VAC 1分鐘（現場側與系統側） |
500VAC 1分鐘（組組之間） | |
共模抑制比 | >110dB |
串模抑制比 | >40dB |
斷線檢測 | 具有斷線檢測功能 |
測量范圍及精度
輸入信號類型 | 測量范圍 | 精度 |
Pt100熱電阻 | -148℃～850℃ | ±0.2％FS |
Cu50熱電阻 | -50℃～150℃ | ±0.5％FS |
XP314，SP314電壓信號輸入卡是智能型帶有模擬量信號調理的6路模擬信號采集卡，每一路可單獨組態并接收各種型號的熱電偶以及電壓信號，將其調理后再轉換成數字信號并通過數據轉發卡XP233送給主控制卡XP243X。
XP314卡的6路信號調理分為兩組，其中1、2、3通道為第一組，4、5、6通道為第二組，同一組內的信號調理采用同一個隔離電源供電，兩組之間的電源和信號互相隔離，并且都與控制站的電源隔離�？蓡为毠ぷ鳎材芤匀哂喾绞焦ぷ��？哂凶栽\斷功能，在采樣、處理信號的同時，也在進行自檢�？哂嗯渲脮r，一旦工作卡自檢到故障，立即將工作權讓給備用卡，并且點亮故障燈報jing，等待處理。工作卡和備用卡對同一點信號同時進行采樣和處理，無擾動切換。單卡工作時，一旦自檢到錯誤，卡件也會點亮故障燈報jing。
用戶可通過上位機對XP314卡進行組態，決定其對何種信號進行處理，并可隨時在線更改，使用方便靈活。
基本參數
測量范圍：???化工，石化，電力，造紙，啤酒等工業自動化
測量精度：??? 100
工作環境：???清潔，衛生。
外形尺寸：??? 60X80X210 mm
顯示方式：???電腦
重量：??? 200 kg
品牌：???浙大中控
型號：??? XP314
技術指標
型號?????? XP314
卡件電源
5V供電電源? 5VDC?0.3V，Imax<30mA
24V供電電源?????? 24VDC?0.5V，Imax<30mA
輸入回路
通道數??? 6路
信號類型??????電壓信號、熱電偶信號，組態可選
濾波時間??????組態可選
分辨率??? 15bit，帶極性
輸入阻抗?????? 1MΩ
隔離方式??????光電隔離，分組隔離
隔離電壓?????? 500VAC 1分鐘（現場側與系統側）
?????? 500VAC 1分鐘（組組之間）
共模抑制比???大信號>100dB，小信號>130dB
串模抑制比???大信號>50dB，小信號>60dB
斷線檢測??????對熱電偶信號具有斷線檢測功能
信號測量范圍及精度
輸入信號類型??????測量范圍??????精度??????其它
B型熱電偶??? 0℃～1800℃?±0.2％FS?????冷端補償誤差±1℃
E型熱電偶??? -200℃～900℃?????±0.2％FS?????
J型熱電偶???? -40℃～750℃±0.2％FS?????
K型熱電偶??? -200℃～1300℃???±0.2％FS?????
S型熱電偶??? 200℃～1600℃????±0.2％FS?????
T型熱電偶??? -100℃～400℃?????±0.2％FS?????
毫伏?????? 0mV～100mV??????±0.2％FS?????
毫伏?????? 0mV~20mV??±0.2％FS?????
標準電壓?????? 0V~5V???±0.2％FS?????
標準電壓?????? 1V~5V???±0.2％FS?????
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
公司長期庫存有XP243X.XP233.XP251-1.XP251.XP313、XP314、XP316、XP322、XP362、XP363、SP313、SP314、SP316、SP322、SP362、SP363、FW352、FW352、FW353、FW372、FW366、FW367等浙江中控DCS系統卡件。
聯系電話136?? 4638? 8966
?
?
