| 產品參數 | |||
|---|---|---|---|
| 品牌 | 賽萬特 | ||
| 產品特性 | 自動定心 | ||
| 是否進口 | 是 | ||
| 產地 | 無錫 | ||
| 全長 | 74.7 | ||
| 適用范圍 | 多款可選 | ||
| 加工定制 | 是 | ||
| 規格 | SV-FTER11M-D20(HZ) | ||
| 樣品或現貨 | 現貨 | ||
| 是否標準件 | 標準件 | ||
| 標準編號 | SV-FTER11M-D20(HZ) | ||
| 是否涂層 | 非涂層 | ||
| 是否庫存 | 庫存 | ||
| 是否批發 | 批發 | ||
| 精度 | 0.05 | ||
| 轉速 | 998 | ||
| 可售賣地 | 全國 | ||
| 材質 | 碳鋼 | ||
| 型號 | SV-FTER11M-D20(HZ) | ||
浮動鉸刀柄 ER11浮動夾頭 自動回中心刀柄 走心機浮動鉸刀柄
? ? ? 浮動鉸刀柄可實現自動定心，提升被加工孔的質量和精度。浮動鉸刀柄的使用能減少累計誤差、使鉸刀中心在鉸削加工過程中與被加工孔中心保持一致，從而提高鉸孔加工精度、延長鉸刀使用壽命，同時節約校準、換刀等工時，提高了生產效率，節約了成本。
.jpg)
適用機床
車床、銑床、加工中心、鉆床、走心機、專機等。
藝性分析
一、傳統鉸孔工藝，機床主軸與鉸刀屬剛性連接，累積誤差大，鉸刀切削刃與主軸的同軸度誤差不可避免，加工過程中在主軸旋轉離心力作用下，會產生諸多不良后果；
1、鉸刀切削刃實際旋轉軌跡大于鉸刀直徑，且無法控制，因此被加工的孔實際尺寸偏大且無規律；
2、隨著進刀，鉸刀逐漸深入孔內，鉸刀與主軸的同軸度誤差、旋轉離心力被工件孔徑su縛，自由度成正比例減小，因而被鉸的孔徑逐漸縮小，形成俗稱的“喇叭孔”。
3、在同軸度誤差與旋轉離心力共同作用下，鉸刀相當于車刀、鏜刀等點位接觸切削刀具，只有凸出在旋轉軌跡圓上的少數刀刃參與切削作業，其余刀刃則切削不到孔壁。這時會產生振動，使鉸刀的壽命周期相應縮短。
4、由于剛性連接的累積誤差、旋轉離心力、部分刀刃切削產生的振動等、諸多不良因素共同作用，因此被鉸孔徑尺寸精度、形位公差與粗糙度均達不到效果。
.jpg)
在鉸孔加工中您是否被以下問題所困擾：
●孔的尺寸擴大，尺寸達不到加工要求
●孔的中間大，兩頭小，圓柱度達不到要求
●內孔表面粗糙度達不到要求
●鉸刀不耐用
●孔的直線性差
●大批量加工生產時出現孔徑尺寸的不一致性
鉸孔加工時可能存大的偏差狀態
1預加工孔與鉸刀不同軸

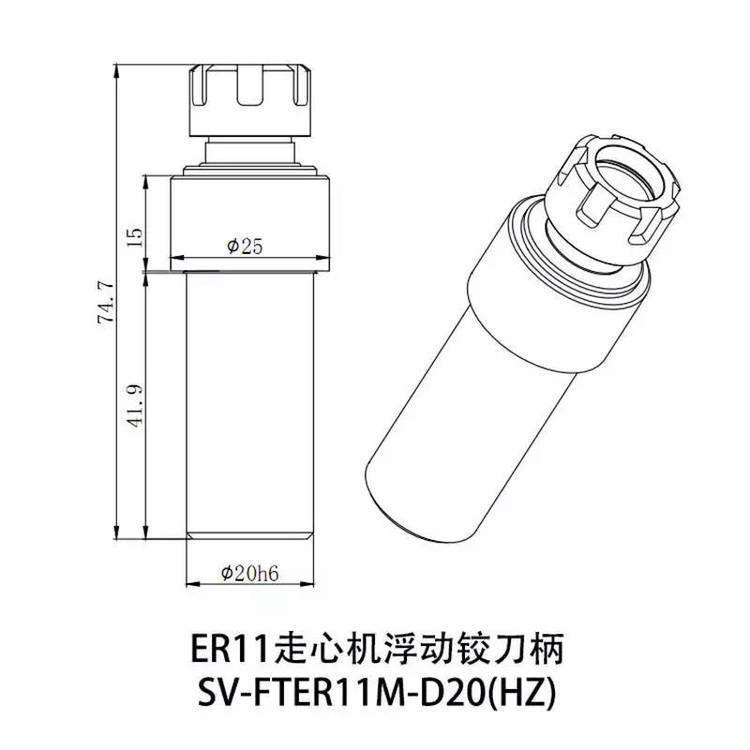

刀具簡圖
