●使用另售的鏈接接頭, 可4臺同時采樣
●支持TEDS（僅限使用輸入適配器：UI-10A, UI-11A時）
●最大采樣頻率為10kHz
特點

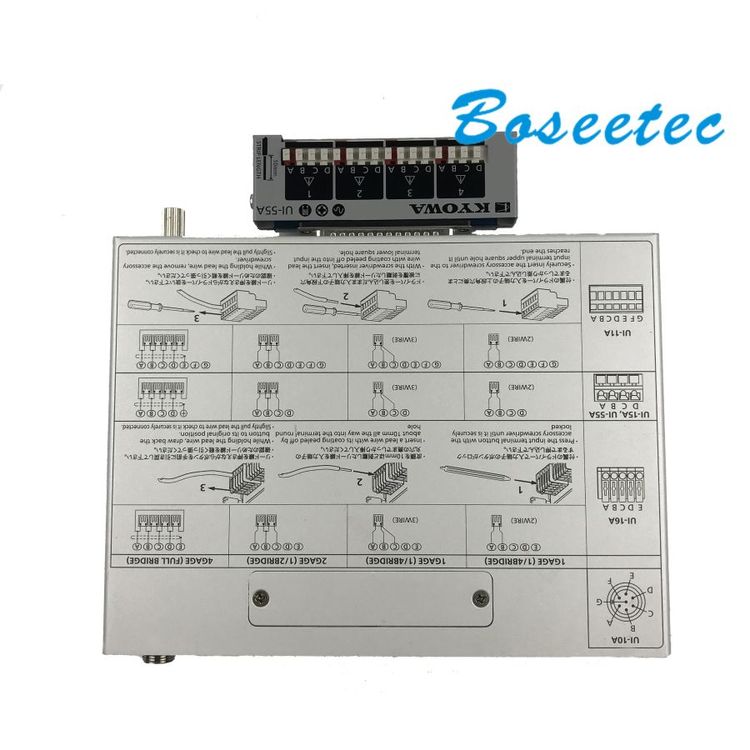

PCD-400A是載波型測量?jī)x器, 通過USB接口可以測量應變片, 應變片式傳感器。通過堆疊連接, 最多可簡單地增設到16個通道。
測量對象 應變片、應變片式傳感器
測量通道數 4
同步運行 最多4臺、16通道
適合應變片電阻 1/4橋法（2線式、3線式） 120Ω
半橋法，全橋法 120Ω～1000Ω
輸入接頭 D-sub 37針
電橋電源 AC 2Vrms
應變率 2.00固定
平衡調整范圍 電阻±2（±10000×10-6應變量）或以?xún)?nèi)
容量5000pF或以?xún)?nèi)
平衡調整方式 電阻純電子式自動平衡方式
容量CST方式（自動追蹤）
非線性 ±0.1FS或以?xún)?nèi)
測量量程 200，500，1000，2000，5000，10000，20000×10-6應變量的7段
精度±0.5FS或以?xún)?nèi)
響應頻率范圍 DC～200Hz，偏差±10或以?xún)?nèi)
采樣 采樣頻率 : 最大10kHz（設定10kHz時，最多可同步測量4臺16通道）
低通濾波器 傳達特性 : 2次Butter Worth型
截止頻率 : 10,30,100Hz,及FLAT的4段
截止點的振幅比 : -3dB±1dB
減衰特性 : -12dB±1dB/oct.
AD轉換器分辨率 24位
設定值的保持 量程，平衡調整值等保存在內部非易失性?xún)?nèi)存
TEDS功能 從TEDS傳感器讀取信息（僅限輸入適配器 UI-10A,UI-11A）
有寫入通道名稱的功能（僅限制造公司ID為共和時）
接口 USB2.0（High Speed規格，用USB3.0也能工作）
穩定度 溫度
零點：±0.2×10-6應變量/℃或以?xún)?nèi)
靈敏度：±0.05/℃或以?xún)?nèi)
時間
零點：±1×10-6應變量/8h或以?xún)?nèi)
靈敏度：±0.3/8h或以?xún)?nèi)
絕緣耐圧 輸入-機箱間AC250V，1分鐘
使用溫度濕度范圍 0～40℃，20～85RH（無結露現象）
耐振性 ±29.42m/s2（3G），5～200Hz（各軸12周期，10分/1周期）
電源 DC11～16V
接頭型號：RM12BRD-4PH（廣瀨電機株式會社生產）
消耗電流 0.7A或以下（DC12V)
外形尺寸 210（W）×35（H）×157.5（D）mm（不含凸起部）
重量 約700g
適用規格
EMC指令 EN61326-1（A級）
RoHS指令 EN50581
標準配件
標準配件 USB電纜 N-38（1m）
接地線 P-72（5m）
動態數據收錄軟件 DCS-100A
