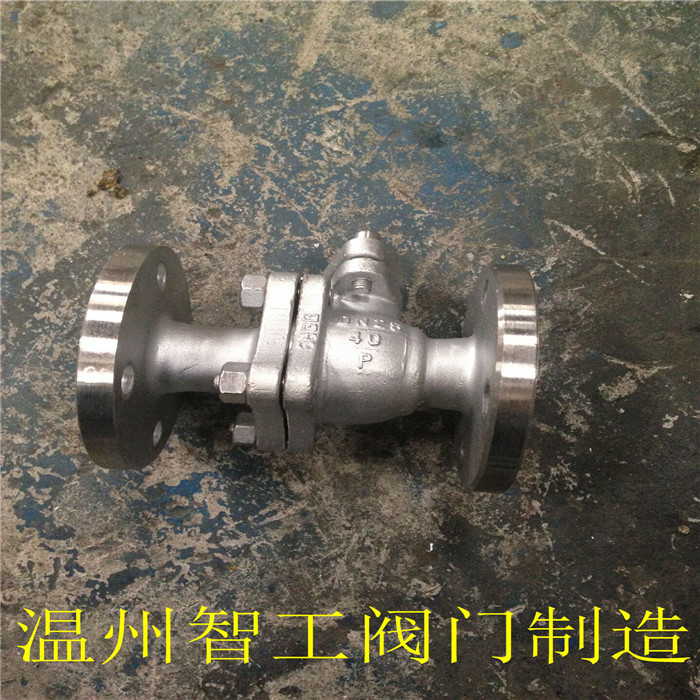

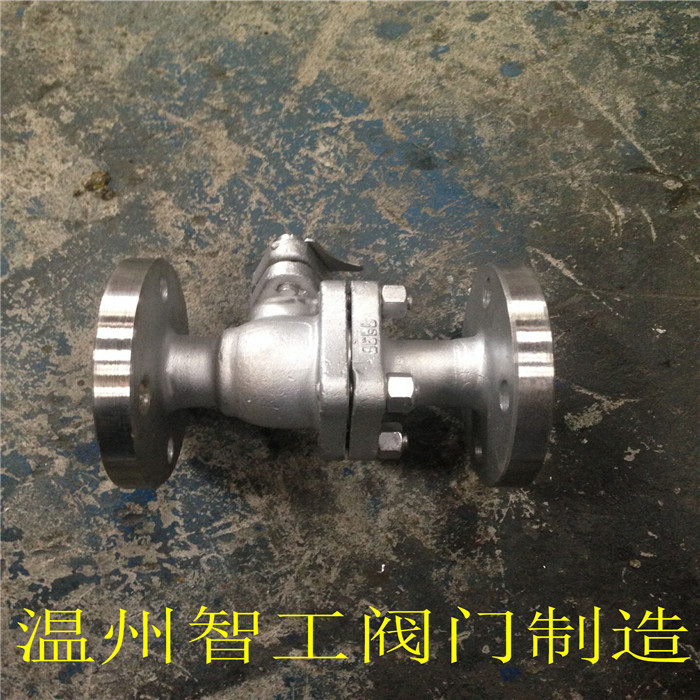

智工 Q41F-40P不銹鋼球閥 不銹鋼軟密封球閥
|
序號NO.
|
零件名稱
|
材質
|
|
|
GB
|
ASTM
|
||
|
1
|
閥體
|
WCB
|
A216-WCB
|
|
2
|
密封圈
|
PTFE
|
PTFE
|
|
3
|
球體
|
1Cr18Ni9Ti
|
SS304
|
|
4
|
螺母
|
35
|
A194-2H
|
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
|
6
|
石體
|
WCB
|
A216-WCB
|
|
7
|
墊片
|
柔性石墨+不銹鋼
|
B12.10-304/F.G
|
|
8
|
填料
|
PTFE
|
PTFE
|
|
9
|
填料壓蓋
|
WCB
|
A216-WCB
|
|
0
|
定位片
|
25
|
A105
|
|
11
|
擋圈
|
65Mn
|
AISI 1066
|
|
12
|
手柄
|
K33
|
A47-667 Gr.32510
|
|
13
|
閥桿
|
1Cr33
|
A276-410
|
|
14
|
螺釘
|
35
|
A193-B7
|
|
15
|
止推墊片
|
PTFE
|
PTFE
|
|
設計依據
|
國標系列
|
美標系列
|
|
|
設計標準
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法蘭連接結構長度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
結構長度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
連接法蘭
|
GB/T9113
JB/T79 Hg20592 |
ANSI B16.5、B16.47
|
|
|
對焊端
|
GB/T12224
|
ASNI B16.25
|
|
|
試驗和檢驗
|
GB/T9092
|
AP16D
|
AP1598
|
|
壓力等級
|
試驗壓力(MPa)
|
||
|
公稱壓力(PN)
|
磅級(Class)
|
殼體試驗
|
密封試驗
|
|
1.0
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15.0
|
11.0
|
|
-
|
10K
|
2.4
|
1.5
|
|
-
|
20K
|
5.8
|
4.0
|
