電液動刀型閘閥閥體的材質有:鑄鐵、鑄鋼、不銹鋼、2025耐熱鋼。工作壓力0.6-4.0MPA，工作溫度-20°C -950°C。閥門口徑從 DN50-DN600。連接方式:法蘭或?qū)A。驅動方式:手動、氣動、電動、電液動、鏈輪、傘輪輪傳動。
刀閘閥因采用刀型閘板，具有良好的剪切作用，***適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。材質：鑄鐵、碳鋼、不銹鋼尺寸范圍：DN50～DN600壓力：1.0MPa刀閘閥因采用刀型閘板，具有良好的剪切作用，***適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。材質：鑄鐵、碳鋼、不銹鋼尺寸范圍：DN50～DN600壓力：1.0MPa
電液動暗桿式刀型閘閥刀型閘閥產品使用中注意事項及其特點：刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，***常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性
應用領域：機械設備、化工設備、通用零部件、工業設備、給排水設備、造紙?jiān)O(shè)備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備、采礦設備，市政、電子工業等。
|

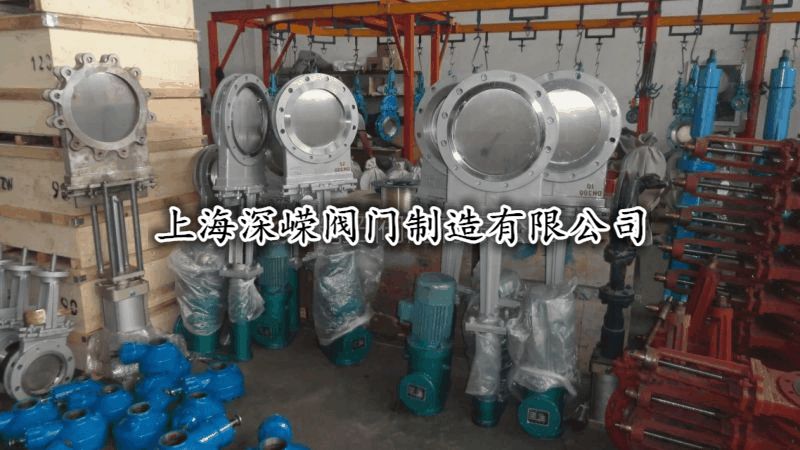

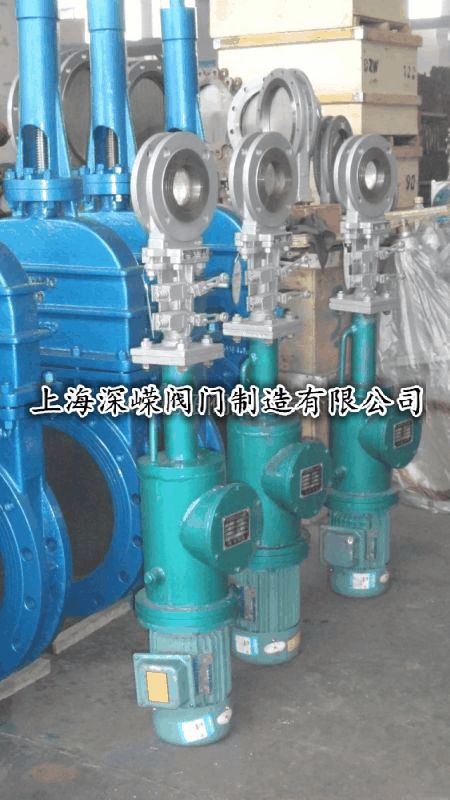

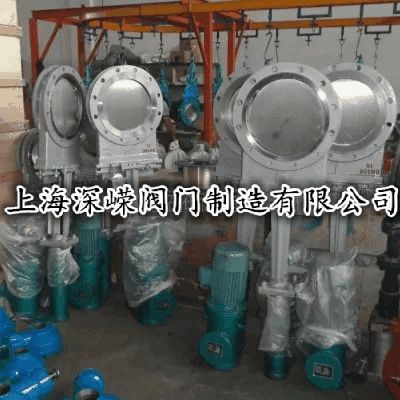

電液動刀型閘閥PZ273H |
電液動刀型閘閥，也叫電液動刀形閘閥、電液動刀閘閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。
主要用途
該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠
距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤炭、采礦等工程，滿足了現代工、農業自動化要求。
性能規范
|
公稱壓力Nominal pressure |
PN |
|
殼體試驗Casing test |
1.5XPN |
|
密封試驗Leak test |
1.1XPN |
|
工作溫度Operating temperature |
橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃ |
|
適用介質Working medium |
糖漿、紙漿、污水、煤漿、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix |
電動裝置參數:
◎標準型：標準型產品具有防塵、防雨水的外殼保護能力、保護等級IP65，可直接用于戶外。
◎防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。
◎防爆型（EX）：防爆等為DⅡ BT4/DⅡ CT4（不含乙炔）。
◎可選：配電氣控制器
電動特點:
◎啟閉迅速，平衡可靠，自動化程度高，
◎安裝高度及位置不受限制，
◎采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作，
◎配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。
