J961Y-10I、J961Y-16I、J961Y-25I、J961Y-40I、J961Y-64I、J961Y-100I、J961Y-160I、J961Y-200I、J961Y-250I、J961Y-320I、焊接電動截止閥 電動鑄鋼法蘭截止閥保溫截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質，BJ41W夾套保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。
◆保溫截止閥執行標準
設計與制造：BS1873 BS5160 GB12233
法蘭尺寸：ANSIB16.5 JB/T79 GB9113
壓力溫度：ANSIB16.34
結構長度：ANSIB16.10 BS1873 GB12221
對焊連接尺寸：ANSIB16.25
檢驗與實驗：BS6755 GB/T13927

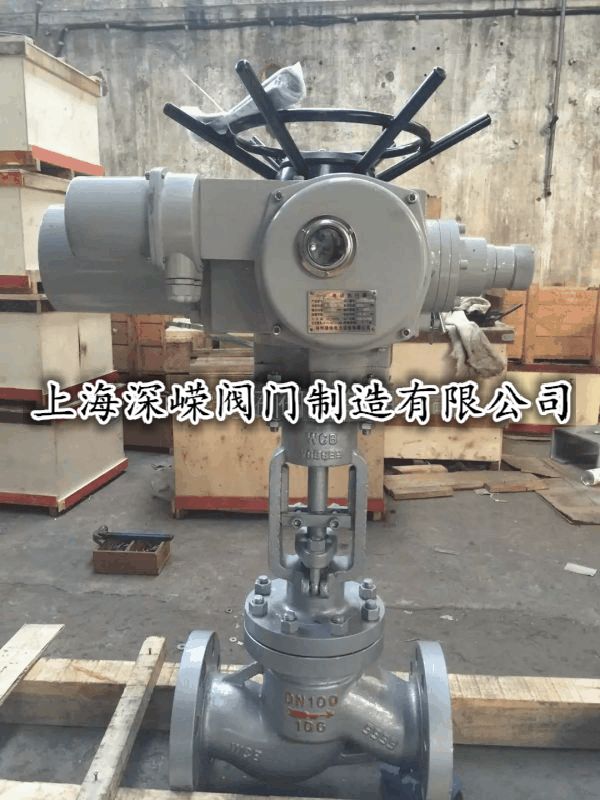

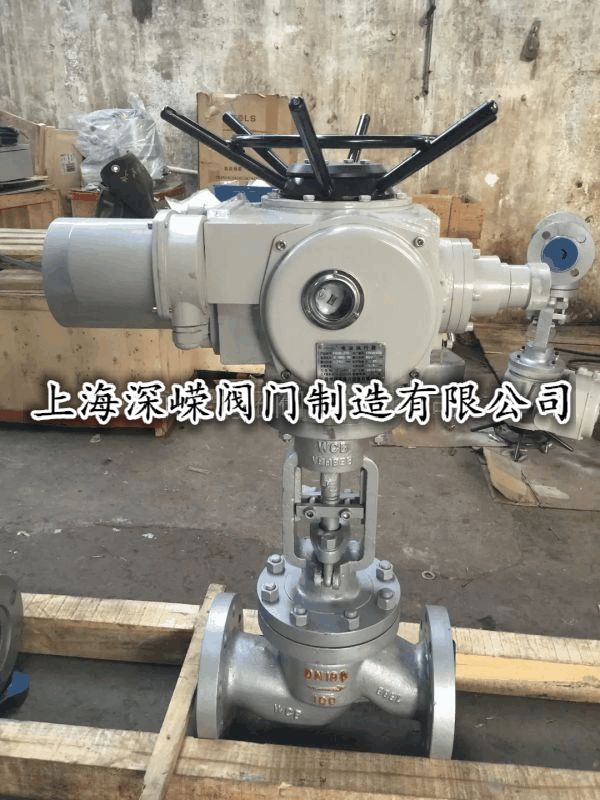

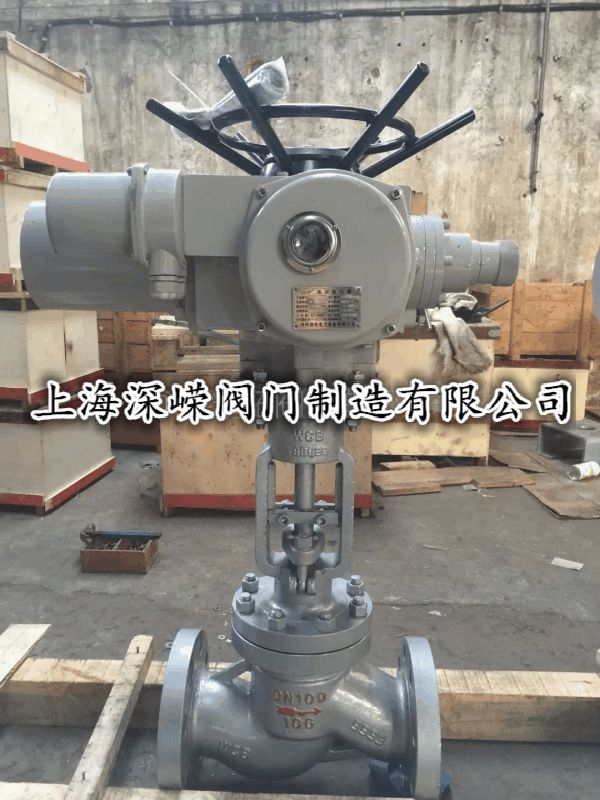

J941H-16C電動鑄鋼法蘭截止閥
|
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
適用溫度 |
適用介質 |
保溫套壓力 |
|
|
殼體 |
密封 |
|||||
|
BJ41W-16P.R.C |
1.6 |
2.4 |
1.8 |
≤350 |
硝酸類 |
≤1.0 |
|
BJ41W-25P.R.C |
2.5 |
3.8 |
2.8 |
≤350 |
硝酸類 |
≤1.0 |
三、保溫截止閥型主要外形尺寸和連接尺寸（II型法蘭大一級）：
|
型號 |
公稱通徑 |
尺寸（㎜） |
|||||||
|
L |
D |
D1 |
D2 |
B-f |
Z-φ |
H |
D0 |
||
|
BJ41WH-16PRC |
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
190 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
205 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
270 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
310 |
200 |
|
|
50 |
230 |
160 |
125 |
100 |
18-3 |
4-18 |
358 |
240 |
|
|
65 |
290 |
180 |
145 |
120 |
18-3 |
4-18 |
373 |
280 |
|
|
80 |
310 |
195 |
160 |
135 |
20-3 |
8-18 |
435 |
320 |
|
|
100 |
350 |
215 |
180 |
155 |
20-3 |
8-18 |
500 |
360 |
|
|
125 |
400 |
245 |
210 |
185 |
22-3 |
8-18 |
614 |
400 |
|
|
150 |
480 |
280 |
240 |
210 |
24-3 |
8-23 |
674 |
400 |
|
|
200 |
600 |
335 |
295 |
265 |
26-3 |
12-23 |
818 |
450 |
|
|
250 |
730 |
405 |
355 |
320 |
30-3 |
|
|
|
|
電動截止閥和法蘭閘閥是同屬一個類型的閥門，由電動執行機構或氣動執行機構和截止閥兩部分組成，區別在它的關閉件是個閥體，閥體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥，三片式球閥，是近年來被廣泛采用的一種新型閥門。
4、 截止閥閥體的結構形式有直通式、直流式和直角式。直通式是***常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆?；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
5、在開閉過程中密封面的摩擦力比閘閥小，耐磨。
6、通常只有一個密封面，制造工藝好，便于維修。
7、電動執行器方便操作。

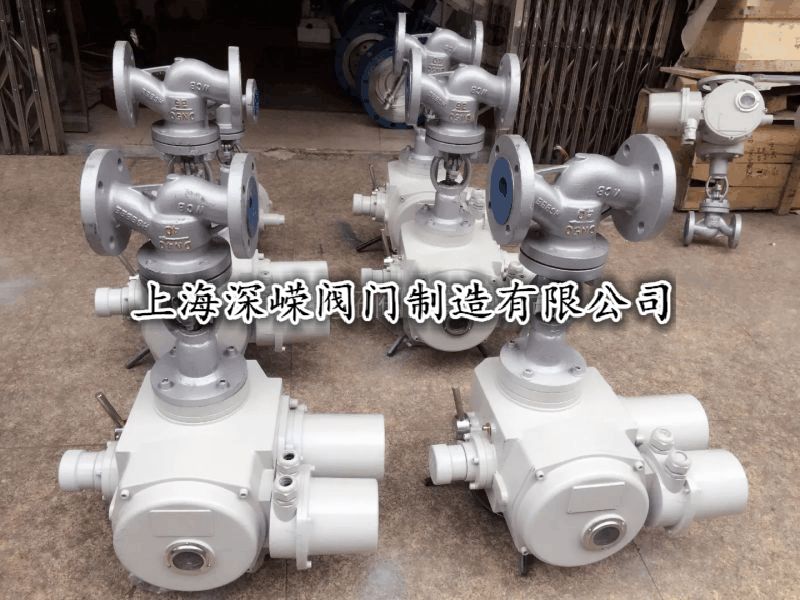

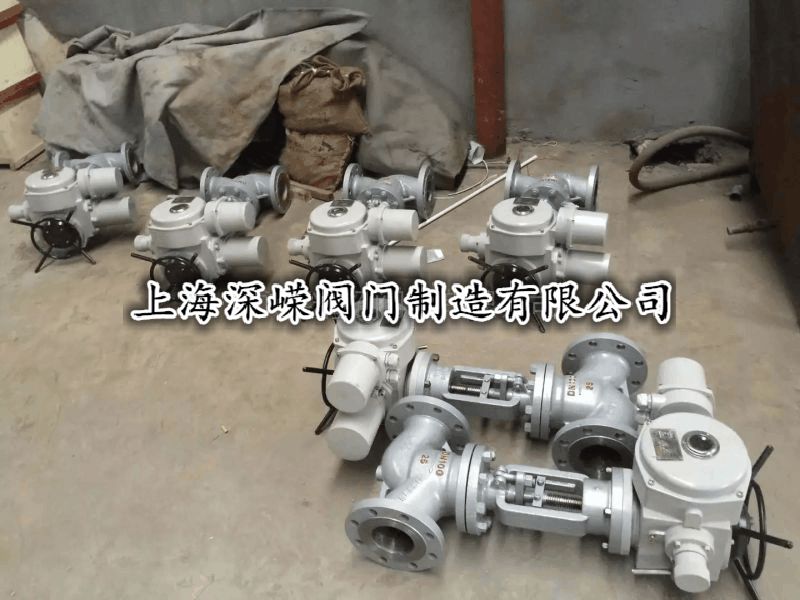

在直流式或Y形截止閥中，閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。
3）角式截止閥;
在角式截止閥中，流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小。
4）柱塞式截止閥;
這種形式的截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。
