一、酸霧處理塔產品介紹：
五金電鍍、氧化、清洗生產過程中使用硫酸、鹽酸、硝酸產生的酸性氣體具有較強腐蝕性，酸霧處理塔是酸霧廢氣處理不可缺少的設備。酸霧處理塔又可稱為酸霧凈化塔，酸霧凈化器，酸霧洗滌塔，酸霧凈化設備，酸霧廢氣處理塔等。
酸霧處理塔主要適用于硫酸、硝酸、鹽酸等生產工藝過程中產生酸/堿性氣體廢氣處理的環保設備。
二、酸霧處理塔工作原理：
酸洗池酸霧廢氣經風機引力下由集風罩收集，經管道再進入堿液洗滌塔，酸堿霧氣體在經沖擊水浴后，自下而上穿過填料層循環吸收；液體通過噴淋分布均勻地噴在填料層中，沿填料層表面向下流動進放循環水箱，由于上升廢氣氣體和下降吸收液在填料中不斷接觸，酸堿氣體便被水捕集，酸霧徑離心或過濾脫離，因重力經塔壁流入循環池，經凈化后氣體完全能保證達標排放，廢水在循環池中經加藥處理后循環使用，沉渣定期清理。
執行標準：酸霧廢氣經治理后達到廣東省地方標準DB44/27-2001《大氣污染物排放限值》時段標準。適用ISO14000國際通用標準。 酸及其化合物濃度排放：≤35mg/m3
酸霧廢氣工藝流程圖
三、酸霧塔設備結構：
酸霧處理塔結構圖
備注：酸霧塔設備材質可選用：PP板、玻璃鋼等。
四、酸霧處理塔適用范圍：
酸霧處理塔主要適用于硫酸、硝酸、鹽酸等生產工藝操作過程產生酸/堿性廢氣處理。
五、酸霧處理塔設備型號及相關參數：
|
型 號 |
塔徑Φ （mm） |
處理風量 （m3/h） |
配套水泵功率 (KW) |
重 量 （kg） |
設備阻力 (Pa) |
處理效率 % |
|
QL-SW1200 |
1200 |
3000~4000 |
1.1 |
450 |
1300 |
95 |
|
QL-SW1300 |
1300 |
5000~7000 |
1.1 |
560 |
1300 |
95 |
|
QL-SW1400 |
1400 |
8000~9000 |
1.5 |
720 |
1300 |
95 |
|
QL-SW1500 |
1500 |
10000~11000 |
1.5 |
1100 |
1300 |
95 |
|
QL-SW1600 |
1600 |
12000~13000 |
2.2 |
1470 |
1300 |
95 |
|
QL-SW1700 |
1700 |
14000~15000 |
2.2 |
1680 |
1300 |
95 |
|
QL-SW1800 |
1800 |
16000~17000 |
2.2 |
1720 |
1300 |
95 |
|
QL-SW1900 |
1900 |
18000~19000 |
3.0 |
1860 |
1300 |
95 |
|
QL-SW2000 |
2000 |
20000~21000 |
3.0 |
1980 |
1300 |
95 |
|
QL-SW2100 |
2100 |
22000~24000 |
4.0 |
2040 |
1300 |
95 |
|
QL-SW2200 |
2200 |
25000~28000 |
4.0 |
2340 |
1300 |
95 |
|
QL-SW2400 |
2400 |
29000~30000 |
5.5 |
2640 |
1400 |
95 |
|
QL-SW2600 |
2600 |
30000~32000 |
5.5 |
2810 |
1400 |
95 |

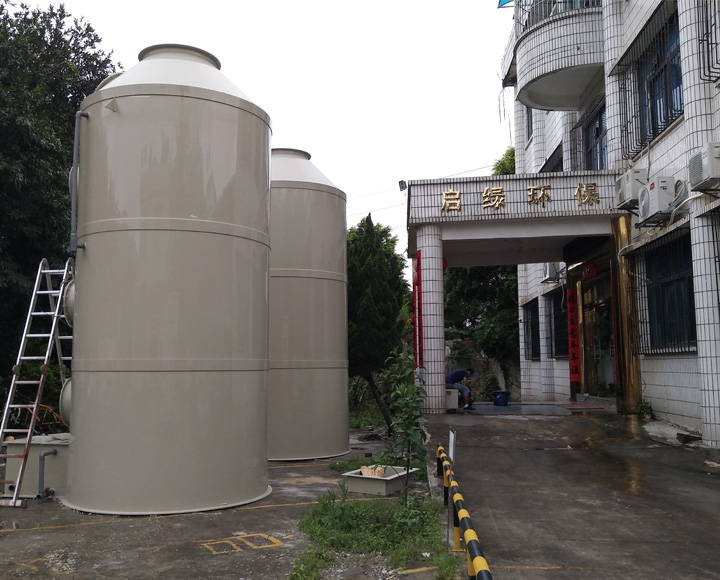

六、酸霧廢氣處理塔工程案例
歐某照明(江門)節能科技有限公司酸霧廢氣處理工程案例
東莞市光某照明科技有限公司酸霧廢氣處理工程案例
江西某格光電科技有限公司酸霧廢氣處理工程案例
