架線式工礦電機車適用于一般金屬礦山或低瓦斯礦井的主要運輸巷道內，作為牽引礦車、人力車的運輸動力源。為礦山的巷道運輸提高效率，降低勞動強度。
產品執行標準
MT/T1064-2008《礦用窄軌架線式工礦電機車????? 》
海拔高度不超過2000米
周圍環境溫度為-25℃-40℃；相對濕度不大于90%
《煤礦安全規程》規定使用礦用窄軌架線式工礦電機車的場所。

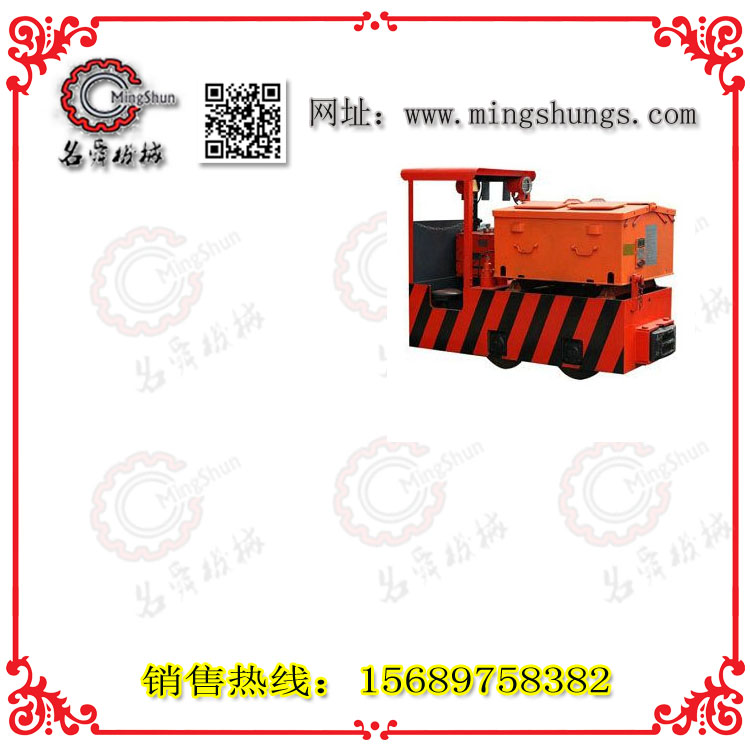

CJY10/6.7.9B
CJY10/6.7.9P
電機車外形特征
軌距???????????????????????????? 600、762、900mm
軸距???????????????????????????? 1100mm? 1220mm
曲線半徑???????????????????? 7m?? 10m
車輪滾動圓直徑?????????????????? φ680 mm
受電器工作高度（距離軌面高度）?? 1800-2400mm
排障器高度?????????????????????? 50mm
外形尺寸(L*W*H)??? 4650*1050(1212、1350)*1600mm
井下電機車的技術參數
粘著質量??????? 10t
牽引力????? 24.5KN
小時制牽引力??? 13.05KN? 15.09 KN? 19.7KN
小時制速度????? 11km/h
額定電壓??????? 250V? 550V
牽引電機功率??? 21(24、30)*2kw
牽引高度??????? 320mm? 430mm
齒輪傳動比????? 6.923(二級傳動)? 17.5(二級傳動)
調速方式?? ?????斬波調速 變頻調速
制動方式??????? 機械 電氣?????????????????????????????????????????????????????????????????????????????? 井下無級調速電機車?? 窄軌架線式電機車?? 直流架線式電機車? 井下柴油牽引機車
井下礦車? 名舜礦車有圖有參數有說明
架線式工礦電機車適用于一般金屬礦山或低瓦斯礦井的主要運輸巷道內，作為牽引礦車、人力車的運輸動力源。為礦山的巷道運輸提高效率，降低勞動強度。
產品執行標準
MT/T1064-2008《礦用窄軌架線式工礦電機車????? 》
海拔高度不超過2000米
周圍環境溫度為-25℃-40℃；相對濕度不大于90%
《煤礦安全規程》規定使用礦用窄軌架線式工礦電機車的場所。

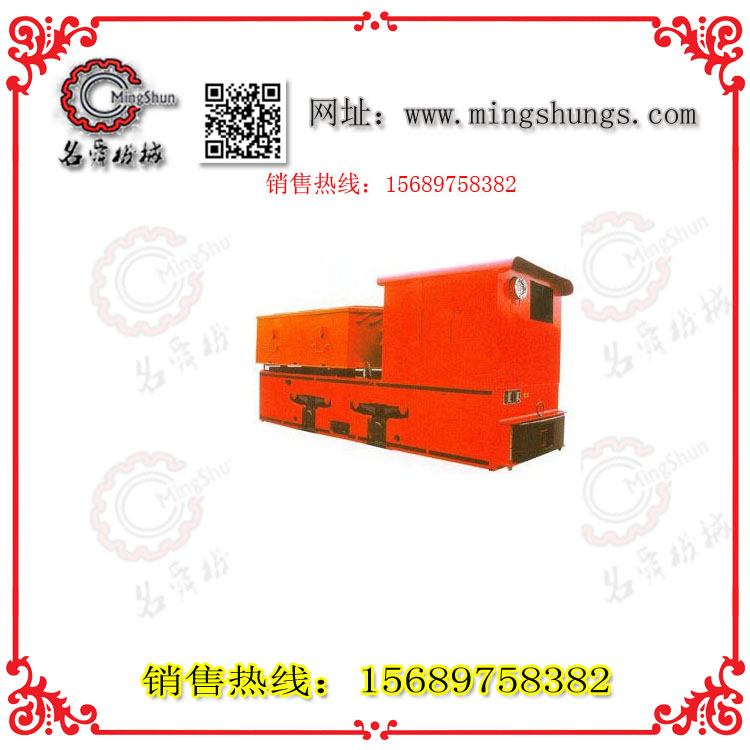

CJY14/6.7.9B
CJY14/6.7.9P
礦用電機車的外形特征
軌距???????????????????????????? 600、762、900mm
軸距???????????????????????????? 1700mm
曲線半徑???????????????????? 12m
車輪滾動圓直徑?????????????????? φ760 mm
受電器工作高度（距離軌面高度）?? 2000-3200mm
排障器高度?????????????????????? 50mm
外形尺寸(L*W*H)??? 4800*1060(1222、1360)*1700mm
井下標準電機車的技術參數
粘著質量??????? 14t
牽引力????? 34.2KN
小時制牽引力??? 26.68KN
小時制速度????? 12.87km/h
額定電壓??????? 250V? 550V
牽引電機功率??? 52*2kw
牽引高度??????? 320mm? 430mm
齒輪傳動比????? 14.46(二級傳動)
調速方式??????? 斬波調速 變頻調速
制動方式??????? 機械 電氣 空氣
??????????????????????????????????????????????? ??????????????????????????????
CJY10-6/250架線式工礦電機車?? 蓄電池電機車?? CJY1.5T窄軌電機車? CJY系列斬波電機車
井下無級調速電機車?? 窄軌架線式電機車?? 直流架線式電機車? 井下柴油牽引機車
井下礦車? 名舜礦車有圖有參數有說明
概述
架線式工礦電機車適用于一般金屬礦山或低瓦斯礦井的主要運輸巷道內，作為牽引礦車、人力車的運輸動力源。為礦山的巷道運輸提高效率，降低勞動強度。
產品執行標準
MT/T1064-2008《礦用窄軌架線式工礦電機車????? 》
海拔高度不超過2000米
周圍環境溫度為-25℃-40℃；相對濕度不大于90%
《煤礦安全規程》規定使用礦用窄軌架線式工礦電機車的場所。

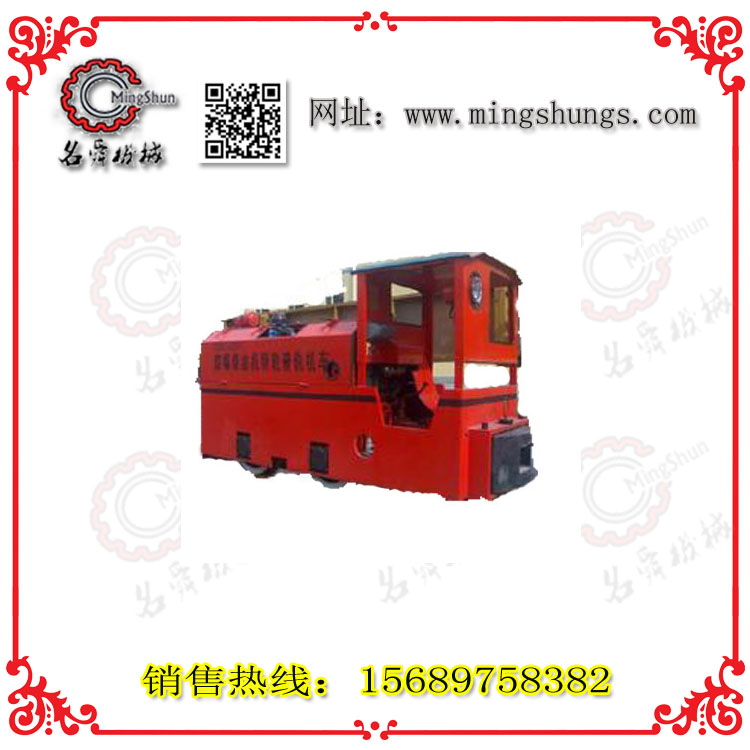

CJY20/7.9B
CJY20/7.9P
電機車的外形特征
軌距???????????????????????????? 762、900mm
軸距???????????????????????????? 2500mm? 2700mm
曲線半徑???????????????????? 22m?? 25m
車輪滾動圓直徑?????????????????? φ840mm
受電器工作高度（距離軌面高度）?? 200-3200mm
排障器高度?????????????????????? 50mm
外形尺寸(L*W*H)??? 7300(6840)*1600*1900mm
井下電機車的技術參數
粘著質量??????? 20t
牽引力????? 49KN
小時制牽引力??? 39.2KN
小時制速度????? 13.2km/h
額定電壓??????? 550V
牽引電機功率??? 85*2kw p-75*2kw
牽引高度??????? 320mm? 430mm
調速方式??????? 斬波調速 變頻調速
制動方式??????? 機械 電氣 空氣?
?????????????????????????????????????????????????????????????????????????????
架線式工礦電機車?? 蓄電池電機車?? 窄軌電機車? CJY系列斬波電機車
井下無級調速電機車?? 窄軌架線式電機車?? 直流架線式電機車? 井下柴油牽引機車
井下礦車? 名舜礦車有圖有參數有說明
架線式工礦電機車適用于一般金屬礦山或低瓦斯礦井的主要運輸巷道內，作為牽引礦車、人力車的運輸動力源。為礦山的巷道運輸提高效率，降低勞動強度。
產品執行標準
MT/T1064-2008《礦用窄軌架線式工礦電機車????? 》
海拔高度不超過2000米
周圍環境溫度為-25℃-40℃；相對濕度不大于90%
《煤礦安全規程》規定使用礦用窄軌架線式工礦電機車的場所。

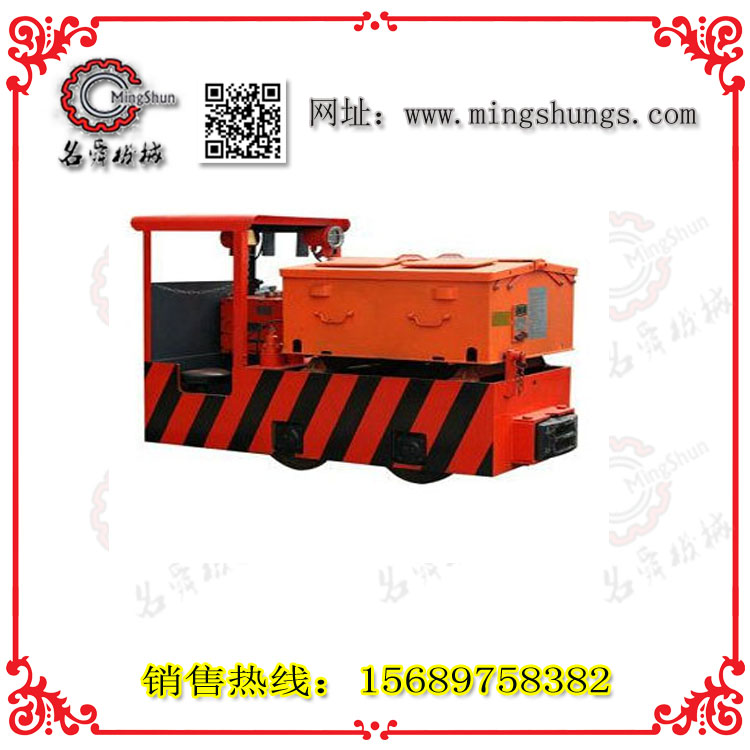

CJY10/6.7.9B
CJY10/6.7.9P
電機車外形特征
軌距???????????????????????????? 600、762、900mm
軸距???????????????????????????? 1100mm? 1220mm
曲線半徑???????????????????? 7m?? 10m
車輪滾動圓直徑?????????????????? φ680 mm
受電器工作高度（距離軌面高度）?? 1800-2400mm
排障器高度?????????????????????? 50mm
外形尺寸(L*W*H)??? 4650*1050(1212、1350)*1600mm
井下電機車的技術參數
粘著質量??????? 10t
牽引力????? 24.5KN
小時制牽引力??? 13.05KN? 15.09 KN? 19.7KN
小時制速度????? 11km/h
額定電壓??????? 250V? 550V
牽引電機功率??? 21(24、30)*2kw
牽引高度??????? 320mm? 430mm
齒輪傳動比????? 6.923(二級傳動)? 17.5(二級傳動)
調速方式?? ?????斬波調速 變頻調速
制動方式??????? 機械 電氣?????????????????????????????????????????????????????????????????????????????? 井下無級調速電機車?? 窄軌架線式電機車?? 直流架線式電機車? 井下柴油牽引機車
井下礦車? 名舜礦車有圖有參數有說明
架線式工礦電機車適用于一般金屬礦山或低瓦斯礦井的主要運輸巷道內，作為牽引礦車、人力車的運輸動力源。為礦山的巷道運輸提高效率，降低勞動強度。
產品執行標準
MT/T1064-2008《礦用窄軌架線式工礦電機車????? 》
海拔高度不超過2000米
周圍環境溫度為-25℃-40℃；相對濕度不大于90%
《煤礦安全規程》規定使用礦用窄軌架線式工礦電機車的場所。
CJY14/6.7.9B
CJY14/6.7.9P
礦用電機車的外形特征
軌距???????????????????????????? 600、762、900mm
軸距???????????????????????????? 1700mm
曲線半徑???????????????????? 12m
車輪滾動圓直徑?????????????????? φ760 mm
受電器工作高度（距離軌面高度）?? 2000-3200mm
排障器高度?????????????????????? 50mm
外形尺寸(L*W*H)??? 4800*1060(1222、1360)*1700mm
井下標準電機車的技術參數
粘著質量??????? 14t
牽引力????? 34.2KN
小時制牽引力??? 26.68KN
小時制速度????? 12.87km/h
額定電壓??????? 250V? 550V
牽引電機功率??? 52*2kw
牽引高度??????? 320mm? 430mm
齒輪傳動比????? 14.46(二級傳動)
調速方式??????? 斬波調速 變頻調速
制動方式??????? 機械 電氣 空氣
??????????????????????????????????????????????? ??????????????????????????????
CJY10-6/250架線式工礦電機車?? 蓄電池電機車?? CJY1.5T窄軌電機車? CJY系列斬波電機車
井下無級調速電機車?? 窄軌架線式電機車?? 直流架線式電機車? 井下柴油牽引機車
井下礦車? 名舜礦車有圖有參數有說明
概述
架線式工礦電機車適用于一般金屬礦山或低瓦斯礦井的主要運輸巷道內，作為牽引礦車、人力車的運輸動力源。為礦山的巷道運輸提高效率，降低勞動強度。
產品執行標準
MT/T1064-2008《礦用窄軌架線式工礦電機車????? 》
海拔高度不超過2000米
周圍環境溫度為-25℃-40℃；相對濕度不大于90%
《煤礦安全規程》規定使用礦用窄軌架線式工礦電機車的場所。
CJY20/7.9B
CJY20/7.9P
電機車的外形特征
軌距???????????????????????????? 762、900mm
軸距???????????????????????????? 2500mm? 2700mm
曲線半徑???????????????????? 22m?? 25m
車輪滾動圓直徑?????????????????? φ840mm
受電器工作高度（距離軌面高度）?? 200-3200mm
排障器高度?????????????????????? 50mm
外形尺寸(L*W*H)??? 7300(6840)*1600*1900mm
井下電機車的技術參數
粘著質量??????? 20t
牽引力????? 49KN
小時制牽引力??? 39.2KN
小時制速度????? 13.2km/h
額定電壓??????? 550V
牽引電機功率??? 85*2kw p-75*2kw
牽引高度??????? 320mm? 430mm
調速方式??????? 斬波調速 變頻調速
制動方式??????? 機械 電氣 空氣
