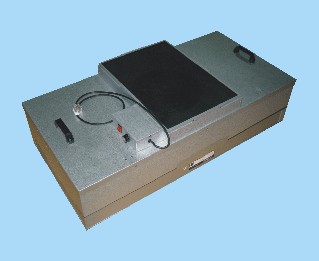

FFU為英文縮寫，全稱為 Fan Filter Units, 中文意思為"風機濾網單元"。確切地說是一種自帶動力、具有過濾功效的模塊化的末端送風裝置。風機從FFU頂部將空氣吸入并經HEPA過濾，過濾后的潔凈空氣在整個出風面以
FFU可模塊化連接使用，使得FFU廣泛應用于無塵室、無塵操作臺、無塵生產線、組裝式無塵室和局部百級等應用場合。
特點：
1、可使用多種方式控制速度。
2、極低的運轉消耗功耗，降低成本。
3、內置風道導流系統，降低噪聲和壓損，提高風機效率。
4、可輕易搭配各種廠牌之T-GRID及HEPA、ULPA。
5、德國EBM原裝后傾式離心風機，能提供高風量．高靜壓條件，工作壽命長達五萬小時以上。
6、適合使用于潔凈度Class1-1000級無塵室。
7、特別適合于組裝成超凈生產線，可根據工藝需要布置為單臺使用，也可將多臺串聯形成100級流水裝配線
8、產品出廠前均按美國聯邦標準209E，用塵埃粒子計數器逐臺掃描檢測，確保質量。
.jpg)
主要技術參數：
| 型號 | CWD-FFU-2×2 | CWD-FFU-2×3 | CWD-FFU-2×4 | CWD-FFU-3×4 | CWD-FFU-3×4 | CWD-FFU-4×4 |
| 外型尺寸(WXDXH) | 616×616×350 | 576×876×350 | 576×1176×230 | 876×876×350 | 876×1176×350 | 1176×1176×350 |
| 面風速 | 0.45±20% | |||||
| 噪音dB(A)(風速0.45m/s， 距出風面0.5m） |
48 | 48 | 48 | 48 | 52 | 52 |
| HEPA過濾效率 | ≥99.99%@0.3um | |||||
| HEPA規格 | 610×610×69 | 570×870×69 | 570×1170×69 | 570×870×69 | 870×1170×69 | 870×1170×69 |
| 電源 | AC單相，220V/50Hz | |||||
| 功耗（W）（風速0.45m/s） | 120 | 125 | 140 | 180 | 240 | 280 |
| 機外余壓（Pa） | 50~130 | |||||
| 振動 | ≤4um | |||||
| 箱體材質 | 鍍鋁鋅板/不銹鋼/鋁板/冷板 | |||||
FFU集中監控系統
FFU作為一種凈化設備，目前在各種潔凈工程中得到廣泛應用。FFU集中監控系統則是把幾十、幾百乃至上千個FFU通過FFU監控主機將其聯接起來并進行監控，并可以上傳至電腦中，由電腦系統方便地實現風機分區啟停、故障報警、歷史記錄等功能。當計算機關機時，監控主機可以獨立進行24小時監控。
由于本系統針對FFU功率小但臺數多場合，故采用計算機集中監控以方便操作，系統包括以下四部分內容：
·一拖二智能單元（采用電容、變壓器調壓式或電機抽頭式調速）
·32路集線器
·FFU控制主機
·計算機集中監控系統
·低壓控制柜
| 控制系統圖如下圖： |
系統特點： 控制系統還能夠?qū)崿F(xiàn)如下功能：
·交流調壓方式控制系統能夠保證正常使用條件下長時間無故障連續運行； ·整套控制系統布局合理、接線簡單； ·在滿足潔凈要求的前提下，可根據實際情況設定風速轉速，最大限度降低風機功耗，達到節能目的； ·對風機轉速進行工作/值班控制，在非工作時間內，自動降低風機轉速維持室內潔凈要求，達到節能目的。 |
