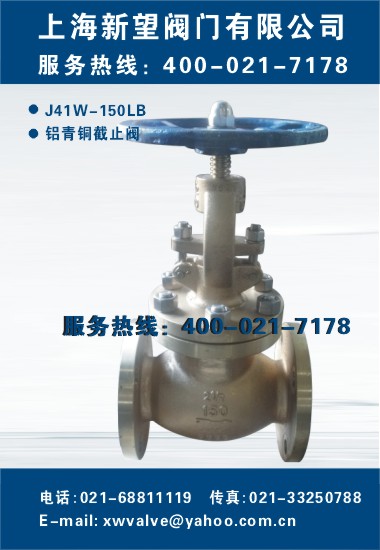

青銅截止閥J41W-150LB 青銅截止閥J41W-150LB 青銅截止閥J41W-150LB
一、銅截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式，（通用名稱：明桿）截止閥只適用于全開和全關，不允許作調節和節流。
參數：
名稱 |
鋁青銅截止閥 |
型號 |
J41W-150LB |
品牌 |
CHEGIN |
口徑 |
DN10mm-500mm(1/4in~24in) |
環境溫度 |
-196℃~200℃ |
壓力 |
0.1MPa-42MPa(150LB~4500LB) |
驅動方式 |
手動,氣動,電動,液動,齒輪傳動 |
材質 |
青銅,黃銅,等根據客戶特殊要求冶煉和制造。 |
客戶類型 |
儲備油庫,機場油庫,軍用油庫,船舶油庫,民用油庫及適合工況介質的閥門 |
||
新望閥門 主營產品 |
雙關雙斷閥,雙密封導軌閥,將軍閥,平板閘閥,雙重密封閥,雙密封旋塞閥, DBB功能閥,雙堵雙排閥,鋁青銅閥門,截止閥,球閥,蝶閥,止回閥,閘閥及非標閥門等系列產品。 |
||
二、銅截止閥：截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝
三、截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
四、截止閥的工作原理：截止閥，也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。
五、截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
六、截止閥的分類：
1）直通式截止閥
2）直流式截止閥：在直流式或Y形截止閥中，閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。
3）角式截止閥：在角式截止閥中，流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小?！ ?/p>
4）柱塞式截止閥：這種形式的截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。
2.根據截止閥閥桿上螺紋的位置可分：
1）上螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體的外面。其優點是閥桿不受介質侵蝕，便于潤滑，此種結構采用比較普遍?！ ?/p>
2）下螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體內。這種結構閥桿螺紋與介質直接接觸，易受侵蝕，并無法潤滑。此種結構用于小口徑和溫度不高的地方?！ ?/p>
國內生產截止閥的廠家比較多，連接尺寸也大多不統一。
七、主要分以下幾個大類：
1）以JB/T2203－1999《截止閥結構長度》為主的通用類。目前國內大多數安全閥生產廠家均按本標準設計生產。
截止閥概述：截止閥（stop valve/globe valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
（1）、截止閥具有以下優點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
（2）、截止閥的安裝與維護應注意以下事項：
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及傳動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
一、上海新望閥門有限公司可生產以下截止閥：
材質有鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼；連接方式有螺紋連接、法蘭連接、焊接等；傳動方式有手動、蝸輪、電動等；壓力1.0-32Mpa；口徑：6-1200mm.
常規產品有：鑄鋼截止閥J41H-16C、不銹鋼截止閥J41W-16P、電動截止閥J941H-16C/J941W-16P、Y型直流式截止閥J65H-160/J965Y-160、高溫高壓截止閥J61Y-P54 170V、高壓截止閥J61Y-320、電動高溫高壓截止閥J961Y-320/J961Y-P55 170V，保溫截止閥BJ41W-16P、波紋管式截止閥WJ41H-16C/WJ45H-16C/WJ41W-16P、氨用截止閥J41B-16C、氧氣專用截止閥YJ41W-16P/T、鑄鐵截止閥J41W/T-10、襯氟截止閥J41F-16C/J45F-16C、針形閥J23W-160P/J23H-160等
二、我公司截止閥產品嚴格按照以下國家標準生產：
ISO 12149:1999螺栓連接閥蓋的通用鋼制截止閥
JB/T 10530-2005氧氣用截止閥
JB/T 7245—1994制冷裝置用截止閥
JB/T 8859-2004截止閥靜壓壽命試驗規程
JB/T 7747-1995針形截止閥
GB/T 12235-2007石油、石化及相關工業用鋼制截止閥和升降式止回閥
GB/T 12233-2006通用閥門鐵制截止閥與升降式止回閥
三、為確保產品質量，訂貨時請?zhí)峁┮韵略敿?xì)參數：
新項目用戶請?zhí)峁┰O(shè)計院設計的型號，更換配件用戶請?zhí)峁┲笆褂玫漠a(chǎn)品型號或以下參數：
1. 使用什么介質；2. 介質的溫度；
3. 介質的CV值；4. 工作壓力；
5. 傳動方式；6. 連接方式；
7. 結構形式；8. 公稱通徑等
