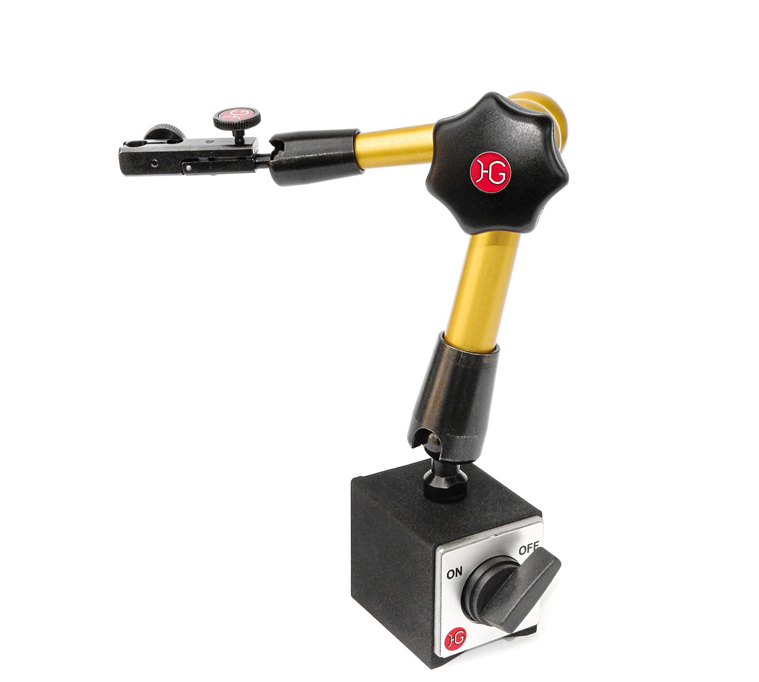

HG磁性校表座108096用于工件尺寸與形位公差測量

Horger&Gassler液壓測量支架尺寸260mm

鎖模力產生 液壓
物料 陽極氧化鋁拋光易切削鋼  塑料星形旋鈕
球關節臂  M6內螺紋
球關節腳  M8外螺紋
保持力的標準應用  16KG
保持電源安全相關應用 12KG
L1 ：115mm
L2：153mm
半徑 ： 260 mm
標準磁鐵尺寸：（LxWxH） 60x50x55 mm
粘合力標準磁鐵 800 N可切換
測量臺 直徑8mm H7和燕尾

HG 磁性校表座 108096 在機械加工行業有以下應用：
工件尺寸與形位公差測量
平面度測量：在精密零件加工中，將百分表或千分表固定在 HG 磁性校表座上，然后把表座吸附在工件表面，通過移動表座，測量工件不同位置的高度差，能精確檢測工件的平面度，及時發現平面度偏差，確保零件符合高精度加工要求，如模具加工。
圓度測量：對于汽車發動機缸體、精密軸承等圓形零部件，把磁性校表座吸附在機床工作臺上，調整表頭與被測圓形工件表面接觸，轉動工件，表頭會隨著工件表面的起伏而移動，從而測量出工件的圓度，為關鍵零部件的質量把控提供支持。
位置公差測量：生產裝配時，需保證零部件之間的相對位置精度。用 HG 磁性校表座固定測量工具，可測量不同零部件的位置關系，如孔與軸的同軸度、平行度等，幫助工程師及時發現位置偏差并修正，保障裝配系統正常運行。
機床精度檢測與調整
導軌精度檢測：機床導軌的精度對加工精度影響很大。在機床導軌上吸附 HG 磁性校表座，安裝百分表，沿導軌移動表座，可測量導軌的直線度、平行度等參數，輔助維修人員判斷導軌是否磨損或變形，以便及時修復或調整，保證機床的加工精度。
主軸精度檢測：檢測機床主軸的徑向跳動和軸向竄動時，將磁性校表座固定在主軸附近的固定部件上，表頭接觸主軸表面，旋轉主軸，通過表頭的擺動測量主軸的跳動量，了解主軸的精度狀況，為機床的維護和調整提供依據。
刀具安裝與對刀
刀具安裝找正：在安裝刀具時，將磁性校表座吸附在機床主軸或刀座上，通過表頭測量刀具的徑向和軸向跳動，調整刀具的安裝位置，使刀具處于正確的安裝狀態，提高加工精度，減少刀具磨損。
對刀操作：使用 HG 磁性校表座配合對刀儀或直接在機床上進行對刀。將表座吸附在機床工作臺或夾具上，移動工作臺或刀具，使表頭接觸刀具，確定刀具與工件之間的相對位置，從而準確設定刀具的切削參數，提高加工的準確性和一致性。
