多功能滾動式彎管機方管彎管機 DWQJ-G63彎管機直銷
濟寧恒路機械設備有限公司專業生產各種彎管機，價格合理，質量保證。
關鍵詞：方管彎管機,圓管彎管機廠家，折彎?rùn)C(jī)，多功能滾動式彎管機，方管彎管機，圓管彎管機，壓彎?rùn)C(jī)，彎管機價格
完善的服務穩定的質量實惠的價

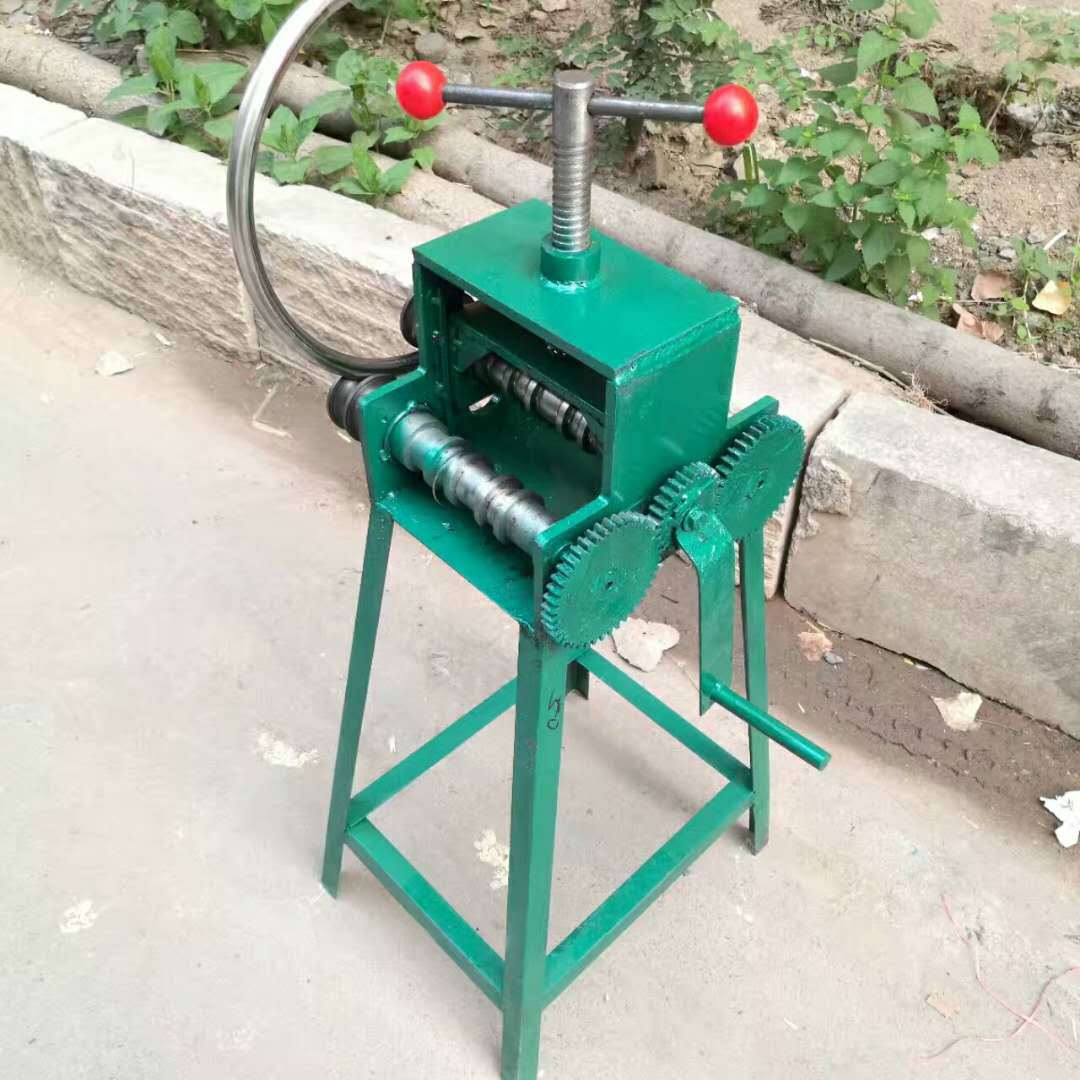

1. 握弧機簡介：DWQJ-G63多功能滾動式彎管機主要適用于建筑裝璜行業，用與彎曲不銹鋼和其1.他有色金屬簿壁園管、方管、矩形管。根據需要使其彎成任意弧度恒路牌DWQJ-G63型多功能滾動式彎管機采用齒輪減速箱傳動，彎管過程輪模傳動。
握弧機特點：用于建筑行業，用與彎曲不銹鋼和其他有色金屬簿壁園管、方管、矩形管。根據需要使其彎成任意弧度。使用該機彎管時，不需要加熱或填砂工藝，根據不同的需要可以冷彎成形。所彎制品具有園弧光滑，清晰，變形量小等特點。本機設計結構簡單，操作靈活方便，使用壽命長，配備模具多。具有一機多用的功能。并能把6M長，直徑25.4￠以下的不銹鋼管一次性彎成園圈，使園圈逐漸滾縮成彈簧式的小園圈的特殊功能。機器采用渦輪減速箱傳動，來回滾動形成彎曲，彎曲半徑可以調節大小，適合大半徑彎曲或卷圓。
配套模具： 圓管模具 Φ19mm Φ22mm Φ25mm Φ32mm Φ38mm Φ51mm Φ63mm Φ76mm
方管模具 20 mm 25mm 30mm 40mm 50mm 60mm
彎管壁厚0.5-2.5mm 380V/220V
規格*單價 (元)批量設置*可售數量 (件)批量設置累計訂購數量 (件)單品貨號批量設置
| DWQJ-G63 | 0 | |||
| DWQJ-G76 |
|
3. 握弧機主要技術參數：
|
型號 |
DWQJ-G76 |
|
|
圓 管 |
主動模mm |
Ф16、Ф19、Ф22、Ф25、Ф32、Ф38、Ф51、Ф63、Ф76 |
|
|
被動模mm |
Ф16、Ф19、Ф22、Ф25、Ф32、Ф38、Ф51、Ф63、Ф76 |
|
方 管 |
主動模mm |
16、19、22、25、30、38、40、50 |
|
|
被動模mm |
16、19、22、25、30、38、40、50 |
|
管壁厚度 |
0.5-2 |
|
|
電機功率 |
2.2 |
|
|
電 壓 |
380/220 |
|
|
重 量 |
290 |
|
|
外形尺寸 |
60×89×109 |
|
外形尺寸:900*900*850
|
型號 |
彎管能力 |
彎管壁厚 （mm） |
電壓 （V） |
備注 |
|
|
圓管 |
方管 |
||||
|
DGWGJ-G76 |
φ16-76 |
16×16-50×50 |
0.2-2 |
380 |
電動 臺架式 |
|
DGWQJ-G114 |
φ13-114 |
16×16-100×50 |
0.6-3.5 |
380 |
電動 落地式 |
|
DGWQJ-G133 |
φ13-133 |
25×25-100×50 |
0.6-4.0 |
380 |
電動 落地式 |
|
DGWQJ-G159 |
φ13-159 |
25×25-100×100 |
0.6-4.0 |
380 |
電動 落地式 |
|
DGWQJ-G168 |
φ13-168 |
25×25-100×100 |
0.6-5.0 |
380 |
電動 落地式 |
DWQJ-G76多功能滾動式彎管機使用方法
l、將多功能滾動式彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。
2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“大規格外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。
3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。
四、注意事項：1、多功能滾動式彎管機使用前檢查油箱內的油是否充足，如不足應加滿。
2、工作前開關—定要關死；否則壓力打不上，并把加油螺塞擰松，以便油箱通氣.
3、所彎管材的外徑一定要與彎模凹槽貼合，否則工件會產生凹癟現象或?qū)⒛Ｗ訚q裂。
4、焊接管的焊縫在要處于彎曲處正外側或正內側。彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動，如單面不動應停止操作。
5、多功能滾動式彎管機平時做好設備的清潔保養工作，加油要清潔，—定要經80目以上濾網過濾，油濾裝置要定期清洗
6、多功能滾動式彎管機使用15號機械油。
五、易損件
為方便用戶維修，將多功能滾動式彎管機易損密封件放入備件袋中。
可能發生的故障及排除方法：
|
故障 |
產生原因 |
排除方法 |
|
1、活塞桿伸出一定長度后搖動手柄，項桿一伸一縮。 |
加油螺塞未擰松 |
擰松加油螺塞 |
|
泵體中出油閥口不密封出油閥鋼球不園整 |
油中有垃圾，應換干凈的機油，更換鋼球。 |
|
|
2、大、小泵活塞桿處滲油 |
密封圈損壞 |
將備件袋中密封圈換上 |
|
3、開關處滲油 |
開關內壓圈太松 |
拆下限位螺釘和開關后，擰緊壓圈 |
|
4、頂桿頂出無力， 不能工作。 |
開關內鋼球密封不好開關頂端沒有頂牢鋼球或掉落鋼球 |
調換鋼球擰緊開關，如無鋼球，應加鋼球。 |
|
5、頂桿頂端漏油 |
活塞桿頂端密封圈損壞 |
更換14×2.4 O型密封圈(自備) |
|
6、大、小泵吸油不足 |
濾網器內濾網上附有垃圾或油量不足 |
擰下12序號零件，用汽油清洗網體并加滿油。 |
|
7、模子安裝孔裂開 |
模子項出時有側向載荷 |
檢查兩個支承輪位置是否對稱，支承輪和工件貼合處涂油，放正第二次彎曲的位置。 |
|
8、拾泵也稱冒泵、回泵 |
出油閥鋼球不能正常復位 |
將作用桿(15）伸出，使柱塞泵上有壓力時，在手柄座(14)上用郎頭敲擊幾下即可使閥球復位。 |
