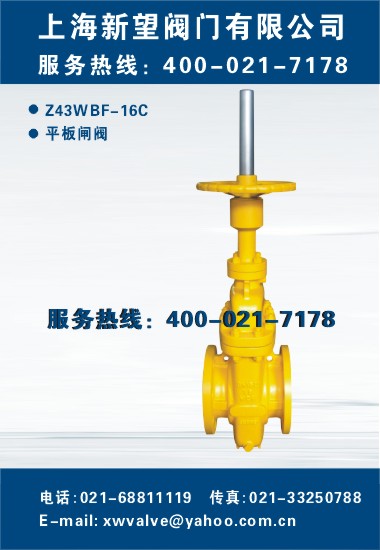

平板閘閥Z43WBF-16C
一、用途
平板閘閥適用于天然氣、石油、化工、環保等輸送管線、放空系統和油、汽存貯裝置上，用作啟閉設備。
二、產品參數：
名稱 |
平板閘閥 |
型號 |
Z43WBF-16C |
品牌 |
CHEGIN |
口徑 |
DN50mm-700mm(2in~28in) |
環境溫度 |
-196℃~200℃ |
壓力 |
0.1MPa-42MPa(150LB~4500LB) |
驅動方式 |
手動,氣動,電動,液動,齒輪傳動 |
材質 |
碳鋼,青銅,蒙乃爾合金,20號合金等根據客戶特殊要求冶煉和制造。 |
客戶類型 |
儲備油庫,機場油庫,軍用油庫,船舶油庫,民用油庫及適合工況介質的閥門 |
||
新望閥門 主營產品 |
雙關雙斷閥,雙密封導軌閥,將軍閥,平板閘閥,雙重密封閥,雙密封旋塞閥, DBB功能閥,雙堵雙排閥,鋁青銅閥門,截止閥,球閥,蝶閥,止回閥,閘閥及非標閥門等系列產品。 |
||
三、產品型號：
1、有導流孔：(K)Z43F(D)，(K)Z543F(D)，(K)Z643F(D)，(K)Z943F(D)，(K)Z9B43F(D)
2、無導流孔：(K)Z43WF(D），(K)Z543WF(D)，(K)Z643W(D)，(K)Z943WF(D），(K)Z9B43WF(D)
3、Wb型無導流孔：(K)Z43WbF(D)，(K)Z543WbF(D)，(K)Z943WbF(D)，(K)Z9B43WbF(D)
4、Wp輕型無導流孔：(K)Z43WpF(D)，(K)Z543WpF(D)，(K)Z943WpF(D)，(D)Z9B43WpF(D)
四、產品特點
1 、我司吸收了國內先進技術和經驗，進行了改進。閥門的結構合理，密封可靠，操作維修方便。
2 、平板閘閥分有導流孔和無導流孔兩類，有導流孔的閥門用于需通球清洗的管線上，無導流孔的閥門用于不需通清洗的管線上。
3 、閘板、閥座經特殊工藝處理，噴焊硬質合金，密封面上鑲有PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，同時PTFE有清除閘板臟物的作用。并可注油脂輔助密封雙重保護，密封可靠，閥門的使用壽命更長。
4 、與傳統的閘閥相比，平板閘閥具有開關力矩小，啟閉靈活等優點。
5 、本閥門具有三重可調式填料結構，確保與閥蓋、閥桿密封可靠。
6 、調節型平板閘閥使用于泵、進出口及其它需要調節介質的管路上，調節和截斷介質。
7 、閥門設有卸壓裝置，防止閥腔升壓而損壞閥門，保證閥門的安全使用。
8 、Wb型無導流孔平板閘閥結構獨特、排污方便、不受現場窨的限制，可以任意角度安裝。
9 、Wp型平板閘閥重量輕、體積小、大大減輕管道負荷，特別適用于油、汽儲存裝置。
10、氣動平板閘閥啟、閉迅速，帶緩沖機構，關閉無沖擊，氣動、手動轉換結構新穎，操作
靈活、方便可靠。
11、本廠同時還生產VT型、VS等特殊要求的平板閘閥。
12、電動裝置可根據用戶要求選用Rotork、Auma及國內廠家的產品。
編制規范說明
閥門的設計與制造按JB/T5298-91及API6D的規定。
閥門的結構長度按GB12221-89、JB/T5298及API的6D的規定。
法蘭連接尺寸按JB79、HGJ46、SH3406及ANSI B16.5的規定。
焊接坡口尺寸按GB12224、ANSI B16.25及用戶要求。
