調用的類型 REQ STATUS/RET_VAL BUSY DONE ERROR
2 到 (n - 1) 中間調用 - W#16#7002 1 0 0
n 后一次調用 - W#16#0000（如果無錯誤） 0 1 0
錯誤代碼（如果出錯）。 0 0 1
資源的使用
異步指令在執行過程中將占用 CPU 中的資源。根據 CPU 類型和指令的不同，資源的使
用具有一定限制。CPU 可同時執行大數目的異步指令作業。在作業成功完成后或在出
錯后，這些資源將再次可用。
示例：對于 RDREC 指令，S7-1500 CPU 可以并行處理多 20 個作業。
如果超出一個指令可同時運行的作業大數量，則該指令將在塊參數 STATUS 中返回錯
誤代碼 80C3（資源不足）。CPU 將停止執行作業，直至資源再次可用。
SIPLUS CPU 1510SP-1 PN 的 SIPLUS ET 200SP 基于SIPLUS-S7-1500 CPU 1511-1 PN
用于采用 ET 200SP 的高性能控制解決方案
增強了和設備的可用性
用于多 64 個 IO 設備的 PROFINET IO 控制器
PROFINET I-Device，用于連接作為智能 PROFINET 設備、帶 SIMATIC 或第三方 PROFINET I/O 控制器的 CPU
適用于 4 個控制器的 PROFINET 共享智能設備
PROFINET IO IRT 接口，帶 3 個端口集成交換機
經由 PROFINET 的等時同步
具有多種通信功能：
PG/OP 通信、PROFINET IO 通信、開放式 IE 通信（TCP、ISO-on-TCP 和 UDP）、Web 和 S7 通信（帶可裝載的函數塊）
可選 PROFIBUS DP 主站，用于 125 個 PROFIBUS DP 從站（帶 CM DP 模塊 6ES7545-5DA00-0AB0）
可選 PROFIBUS DP 從站（帶 CM DP 模塊 6ES7545-5DA00-0AB0）
組態控制（選項處理）
集成運動控制功能，可以控制速度控制軸和定位軸，支持外部編碼器
CPU 的運行需要使用 SIMATIC 存儲卡。
總線適配器不在供貨范圍內，需要單獨訂購。
SIPLUS extreme產品基于 SIMATIC 產品。此處的內容摘自相關的產品。了與 SIPLUS extreme 相關的信息
下列型CPU 可以提供： 應用
CPU 1510SP-1 PN 是經濟型入門級 CPU，用于不連續生產技術中對處理速度和響應速度要求不高的應用。CPU 1510SP-1PN 可被用作 PROFINET IO 控制器或分布智能（PROFINET 智能設備）。集成式 PROFINET IO IRT 接口的設計形式為 3 端換機，這樣就可以在中通過端口 1 和 2 建立總線型拓撲，并且也可通過端口 3 來連接編程設備/PC 或 HMI 設備。
作為智能設備使用時，CPU 1510SP-1 PN 可實現在本地對數據進行分布式預處理，并且僅將實際需要的信息傳輸到控制器。這樣做有以下優勢：
減輕控制器的工作負荷
縮短對現場重要的響應時間
數據量，總線上的負荷
各單元經過預并進行平行調試，設置更快速
由于自帶機械裝置,了可用性和靈活性
組態清晰明了
CPU 1510SP-1 PN 完全于控制器運行。如果其發生故障，CPU 1510SP-1 PN 仍繼續運行。
位模塊化設計的 ET 200SP I/O 和 CPU 1510SP-1 PN 可實現面向功能的站設計。
另外，CPU 通過易組態的塊提供控制功能，以及通過化 PLC-open 塊 提供連接至驅動器的能力
西門子模塊6ES7532-5HD00-0AB0
通過參數分配可以設置所有組件的屬性，這些參數將裝載到 CPU中，并在 CPU啟動時傳送給相應的模塊。選中機架上的CPU，下方的視窗口的 CPU屬性中可以配置 CPU 的各種參數，CPU 的通信接口，本體的輸入輸出，啟動特性，保護等設置。下面以 CPU 1215C為例介紹CPU的參數設置。
單擊屬性視圖中的“常規”選項，進行下列參數設置：
“項目信息”：可以編輯名稱，作者及注釋等信息。
“目錄信息”：查看CPU 的訂貨號，組態的固件版本及特性描述。
“標識與維護”：用于標識設備的名稱，位置等信息， 可以使用 “Get_IM_Data”指 令讀取信息進行識別。
“校驗和”：在編譯過程中，系統將通過*的校驗和來自動識別 PLC 程序?；谠撔ｒ灪?，可快速識別用戶程序并判斷兩個 PLC 程序是否相同。通過指令“GetChecksum”可以讀取校驗和，如圖 1 所示：
圖1 標識與維護及校驗和
單擊“PROFINET接口[X1]”，配置以下參數：
“常規”：標識PROFINET接口的名稱，作者和注釋
“以太網地址”：如圖 2 所示。
圖2 配置以太網地址
①“接口連接到”：可以從下拉菜單中選擇本接口連接到的子網，也可以添加新的網絡；
②“IP 協議”：默認為“在項目中設置IP 地址”，此時在項目組態中設置IP地址，子網掩碼等。如果使用路由器，則激活“使用路由器”，并設置路由器地址。也可以選擇“在設備中直接設定 IP 地址”，則可以在程序中使用指令“T_CONFIG”分配IP 地址；
③“PROFINET”：
激活“在設備中直接設定PROFINET 設備名稱，則表示不在硬件組態中組態設備名稱，而是在程序中使用指“T_CONFIG”設置設備名。
激活“自動生成PROFINET 設備名稱”,TIA 博途根據接口名稱自動生成PROFINET設備名稱。
“轉換的名稱”，是指此PROFINET 設備名稱轉換為符合 DNS 慣例的名稱，用戶不能修改。
“設備編號”，是指 PROFINET IO 設備的編號。在發生故障時可以通過編程讀取該編號。對于IO 控制器默認為0， 無法修改。
“時間同步”：
可以激活“通過NTP 服務器啟動同步時間”。NTP（Network Time Protocol） 即網絡時間協議，可用于同步網絡中系統時鐘的一種通用機制。可以實現跨子網的時間同步，精度則取決于所使用的NTP 服務器和網絡路徑等特性。在NTP 時間同步模式下，CPU 的接口按設定的“更新間隔”時間（單位為秒）從 NTP 服務器定時獲取時鐘同步，時間間隔的取值范圍在10秒到一天之間, 這里zui多可以添加4個NTP服務器。
“CPU與該設備中的模塊進行數據同步”：是指同步 CM/CP 的時間和CPU 的時間。
注意：
建議在CM/CP和CPU中，只對一個模塊進行時間同步，以便使站內的時間保持*。
“操作模式”：
可以設置“IO 控制器”或是 “IO設備”。如果該 CPU 作為智能設備，則激活“IO設備”，并在“已分配的 IO 控制器中”， 選擇該IO 設備的IO 控制器（如果 IO 控制器不在同一項目中，則選擇“未分配”）。并根據需要選擇是否激活“PN 接口的參數由上位 IO 控制器進行分配”和“優先啟用”等參數，以及設置智能設備的通信傳輸區等。
高級選項：可以對“接口選項”，“介質冗余”，“實時設定”和“端口”進行設置。
“Web 服務器訪問”：
激活“啟用使用該接口訪問 Web 服務器”，則可以通過該接口訪問集成在 CPU 內部的 Web 服務器。
“硬件標識符”：接口的診斷地址
“常規”：單擊數字量輸入/輸出的“常規”選項可以輸入項目信息：
“數字量輸入”：以通道0 的組態為例進行說明，如圖 3 所示。
點擊
圖標。然后選擇菜單PLC中，點擊VerifyDevice Name...。來查看組態的設備名是否正確。綠色的√，表示正確。
設置完畢后點擊工具欄中的
按鈕，保存和編譯剛剛的組態。
圖 4 網絡暢通Ping指令結果
圖 5 網絡不暢通Ping指令可能結果1
圖 6 網絡不暢通Ping指令可能結果2
2.5、通過PST工具進行以太網節點掃描
對于漏型輸入將負載連接到“-”端（如圖示）；對于源型輸入將負載連接到“+”端
CPU 1214C DC/DC/繼電器 (6ES7214-1HG40-0XB0)
① 24 VDC 傳感器電源
② 對于漏型輸入將負載連接到“-”端（如圖示）；對于源型輸入將負載連接到“+”端
CPU 1214C DC/DC/DC (6ES7214-1AG40-0XB0)
① 24 VDC 傳感器電源
② 對于漏型輸入將負載連接到“-”端（如圖示）；對于源型輸入將負載連接到“+”端
CPU 1215C AC/DC/繼電器 (6ES7215-1BG40-0XB0)
① 24 VDC 傳感器電源
② 對于漏型輸入將負載連接到“-”端（如圖示）；對于源型輸入將負載連接到“+”端
CPU 1215C DC/DC/繼電器 (6ES7215-1HG40-0XB0)
① 24 VDC 傳感器電源
② 對于漏型輸入將負載連接到“-”端（如圖示）；對于源型輸入將負載連接到“+”端
CPU 1215C DC/DC/DC (6ES7215-1AG40-0XB0)
① 24 VDC 傳感器電源
② 對于漏型輸入將負載連接到“-”端（如圖示）；對于源型輸入將負載連接到“+”端

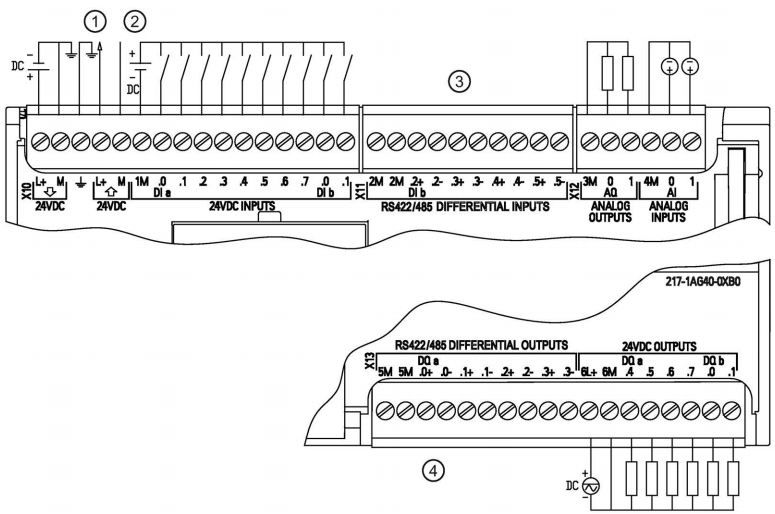

CPU 1217C DC/DC/DC (6ES7217-1AG40-0XB0)
