操作步驟：
1. 設置PC2（PLCSIM Advanced計算機）及PLCSIM Advanced虛擬網卡的IP地址：
1) 安裝完成S7-PLCSIM Advanced之后，會在計算機上虛擬出一個網卡。注意在實際網卡與虛擬網卡的屬性中勾選Siemens PLCSIM Virtual Switch：
2) 本實例設置PC2中:
實際網卡的IP地址為192.168.10.15
虛擬網卡的IP地址為192.168.10.16
2. 右鍵點擊桌面上的S7-PLCSIM Advanced V2.0圖標，選擇”已管理員身份運行”：
1. 要求
1.1 S7-200 和 WinCC flexible PC 運行系統之間通過以太網通訊的要求：
軟件：
- SIMATIC NET CD 11/2003
- STEP 7 Micro/WIN V4.0
- WinCC flexible Advanced
硬件：
- CPU 22x:
CPU 222 或 224 版本 1.1 或更高版本， CPU 226 或 CPU 226 XM 版本1.00 或更高- CP 243-1: (訂貨號 6GK7 243-1-1EX00-0XE0) 或 CP 243-1IT (訂貨號6GK7 243-1GX00-0XE0)
- 裝有標準以太網卡的 PC
- 網線
- Hub 或交換機
1.2 S7-200 和基于 Windows 的面板之間通過以太網通訊的要求：
軟件：
- STEP 7 Micro/WIN V4.0 或更高版本
- WinCC flexible standard
硬件：
- CPU 22x: CPU 222 或 224 版本 1.1 或更高， CPU 226 或 CPU 226 XM 版本 1.00 或更高
- CP243-1: (訂貨號 6GK7 243-1-1EX00-0XE0) 或 CP 243-1IT (訂貨號 6GK7 243-1GX00-0XE0)
- 網線
- Hub 或交換機
- 帶以太網接口的基于 Windows 的面板
要點：
OP270 和 TP270 沒有集成的網口。可以用 CF 以太網卡使 OP270 和 TP270 擴展出以太網接口。
2. 在 STEP 7 Micro/WIN 中配置 CP 243-1
在 STEP 7 Micro/Win 中利用以太網向?qū)ЫM態 CP 243-1。需要更多信息可以通過 F1 參考 STEP 7 Micro/WIN 的在線幫助。
| No. | 步驟 |
| 1 |
啟動以太網向?qū)?/span>
 圖. 01 |
| 2 |
確認消息
|
網絡連接器主要分為兩種類型：帶和不帶編程口的。不帶編程口的插頭用于一般聯網，帶編程口的插頭可以在聯網的同時仍然提供一個編程連接端口，用于編程或者連接HMI等。
圖4. 左側為不帶編程口的網絡連接器（訂貨號：6ES7 972-0BA52-0XA0）
右側的是帶編程口的網絡連接器（訂貨號：6ES7 972-0BB52-0XA0）
通過PROFIBUS電纜連接網絡插頭，構成總線型網絡結構。

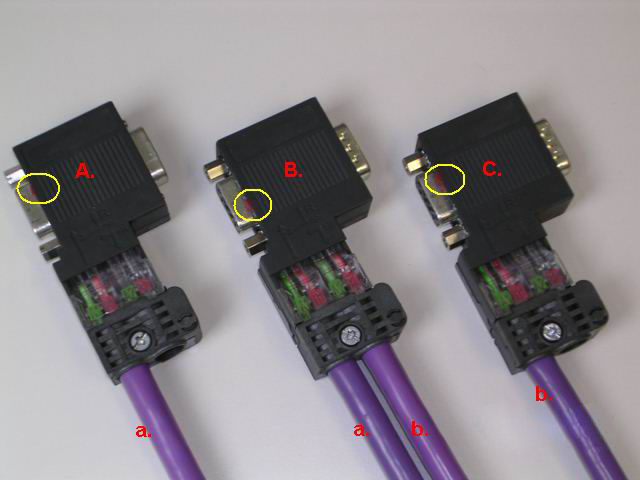

圖5. 總線型網絡連接
在上圖中，網絡連接器A、B、C分別插到三個通信站點的通信口上；電纜a把插頭A和B連接起來，電纜b連接插頭B和C。線型結構可以照此擴展。
注意圓圈內的“終端電阻”開關設置。網絡終端的插頭，其終端電阻開關必須放在“ON”的位置；中間站點的插頭其終端電阻開關應放在“OFF”位置。
具體現場安裝，請參看：Profibus現場安裝指導
西門子模塊6ES7518-4AP00-0AB0
使用ProSave軟件備份/恢復
使用備份功能，備份出來的文件是不能查看和修改組態的，這個文件只能恢復到相同訂貨號的設備上。
選擇操作系統“開始”菜單 > 所有程序 > Siemens Automation > Simatic > ProSave，打開ProSave軟件。在“常規”選項中，選擇設備類型，連接方式。所有能下載的方式都能做備份恢復，電纜以及下載參數設置和下載是一樣的。
選擇“備份”選項，選擇備份類型，點擊“開始備份”。生成的備件文件存放在“另存為”路徑下。
選擇“恢復”選項，在“打開”下面選擇之前備份的文件，點擊“開始恢復”。
1 程序功能介紹
通過系統功能SFC 51 "RDSYSST" (讀取系統狀態)，可以讀取系統狀態列表或部分系統狀態列表，例如指示燈狀態，序列號，從站狀態等等。
調用SFC 51時，通過將值“1”賦給輸入?yún)?shù)REQ來啟動讀取。如果可以立即讀取系統狀態，則SFC將在BUSY輸出參數中返回值0。如果BUSY包含值1，則尚未完成讀取功能。
表1 SFC51參數說明
| 參數 | 描述 | |
| REQ | 輸入?yún)?shù) | REQ = 1：啟動處理 |
| SSL_ID | 輸入?yún)?shù) | 將要讀取的系統狀態列表或部分列表的ID號 |
| INDEX | 輸入?yún)?shù) | 部分列表中對象的類型或編號。 |
| RET_VAL | 輸出參數 | 如果執行SFC時出錯，則RET_VAL參數 |
| 將包含錯誤代碼。 | ||
| BUSY | 輸出參數 | TRUE：尚未完成讀取。 |
| SSL_HEADER | 輸出參數 | LENTHDR是SSL列表或SSL部分列表的數據記錄的長度。 |
| ? 如果僅讀取了SSL列表的標題信息，則N_DR包含屬于它的數據記錄數。 | ||
| ? 否則，N_DR包含傳送到目標區域的數據記錄數。 | ||
| DR | 輸出參數 | SSL列表讀取或SSL部分列表讀取的目標區 |
| 域： | ||
| ? 如果僅讀取了SSL列表的標題信息， | ||
| 則不能評估DR的值， | ||
| 而只能評估SSL_HEADER的值。 | ||
| ? 否則，LENTHDR和N_DR的乘積將指 | ||
| 示已在DR中輸入了多少字節。 |
2 讀取CPU指示燈
可以通過SFC 51讀取CPU的指示燈狀態，使用的SSL_ID參數為16#74（16#19）讀取全部指示燈狀態 或者16#174（16#119）讀取單個指示燈狀態
2.1 編程
首先需要創建一個數據塊，用來存放讀取出來的指示燈狀態結果
圖1 創建DB1，存放讀取結果
打開OB1,在OB1的臨時變量區創建一個變量length，類型設置為Struct（結構）
圖2 創建名為length的結構變量
雙擊length變量，進入結構變量成員定義，創建兩個word類型的變量，本例中分別為size和number：
