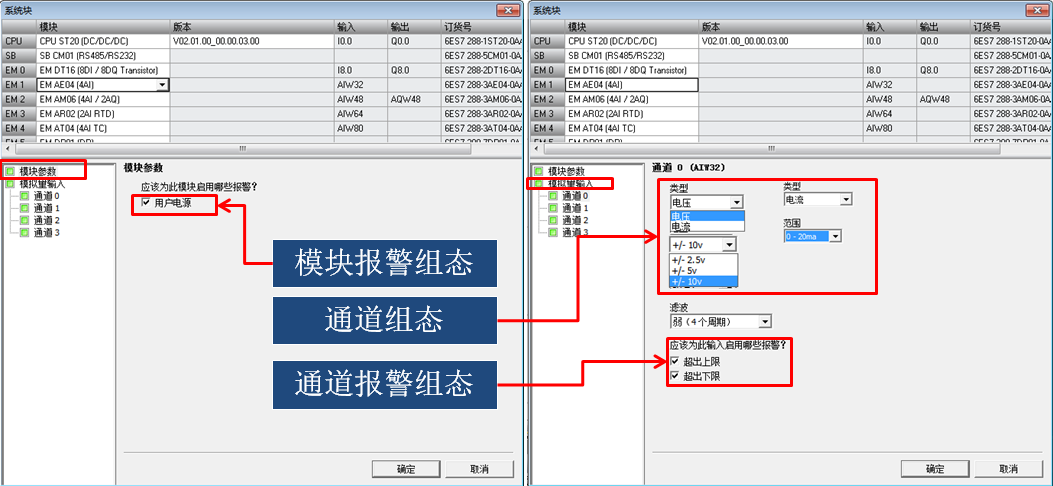

圖10. EM AE04 組態 注：EM AE04 的設置以2個通道為一組設置

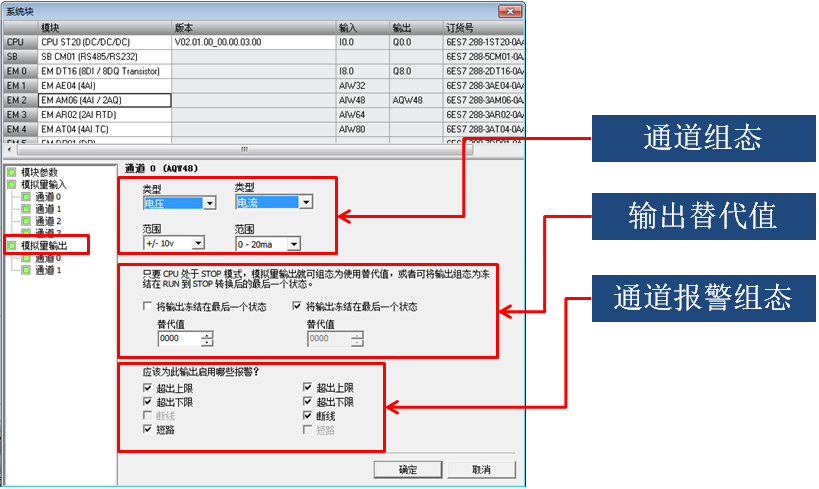

圖11. EM AM06 組態 注： 西門子原裝1200PLC通信板6ES7241-1CH30-1XB0
表9. EM AM06 輸出通道報警
圖12. EM AR02 模塊組態

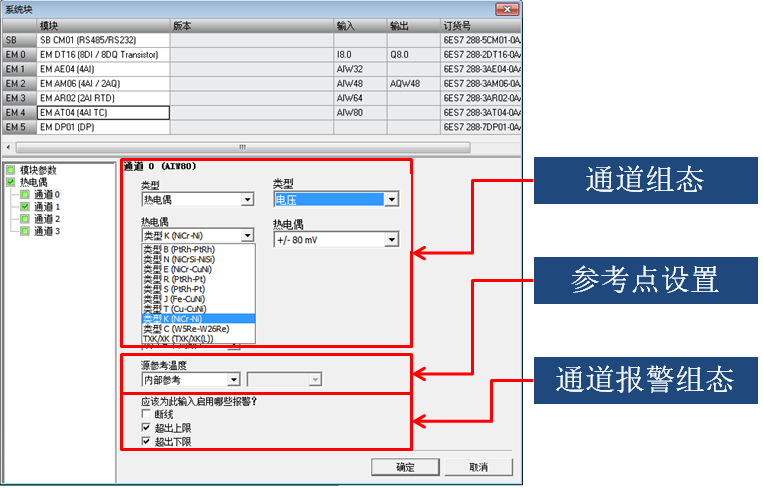

圖13. EM AT04 模塊組態 注：參考點設置僅在檢測熱電偶時有效 S7-200 到S7-200 SMART 基本程序移植以模擬量轉換加上下限報警的程序為例：輸入信號4~20mA；輸出信號4~20mA 步驟1：STEP 7-MicroWIN SMART 打開S7-200 程序，如下圖所示： 西門子原裝1200PLC通信板6ES7241-1CH30-1XB0
圖14. S7-200 SMART 編程界面 步驟2：添加硬件及組態，如下圖所示：

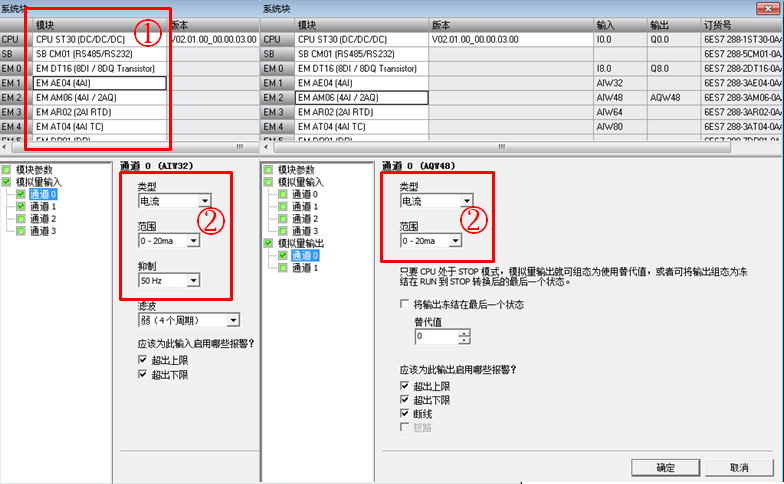

圖15. S7-200 SMART 組態界面 1,添加當前組態 2,修改通道屬性 步驟3：修改程序 1，修改程序的硬件輸入/輸出地址； 2，模擬量量程替換： S7-200 ：0~20mA：0~32000；4~20mA：6400~32000 S7-200 SMART：0~20mA：0~27648；4~20mA：5530~27648

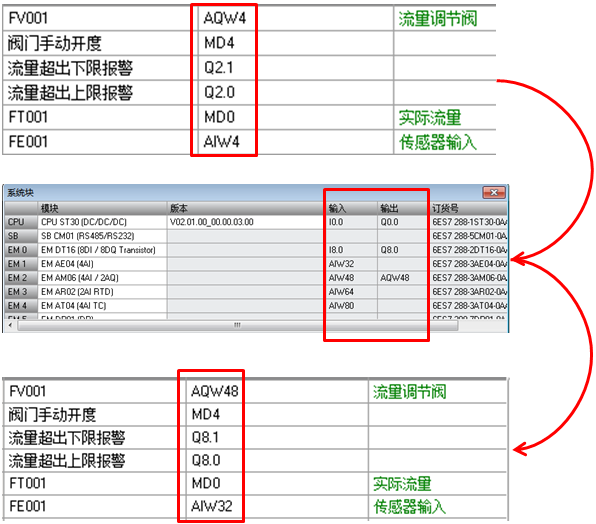

圖16. 修改硬件地址

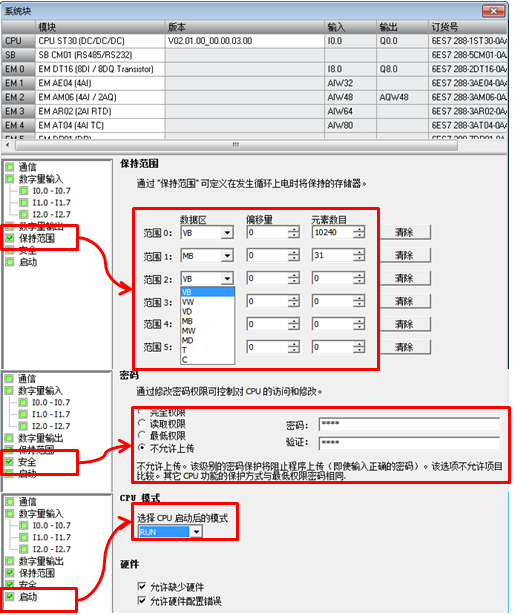

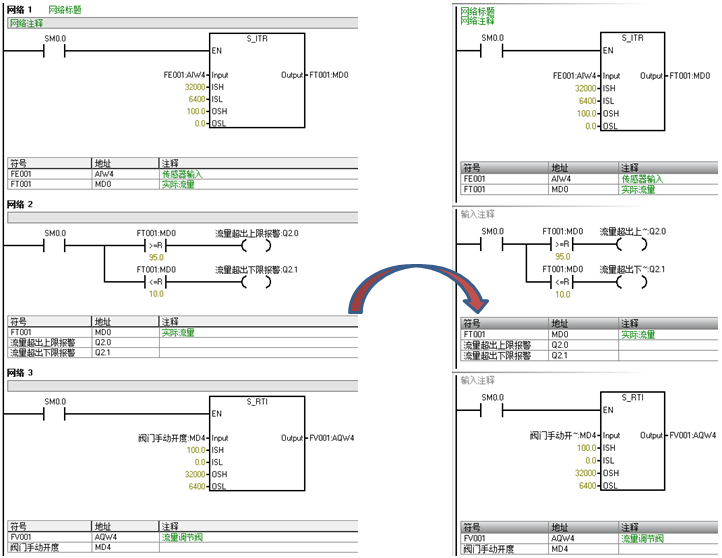

圖17. 修改程序段 步驟4：修改斷電保持區域、修改安全等級及CPU上電運行模式
|
提供了可方便地插到規格為 S00 和 S0 的新一代 3RT2 接觸器中的功能模塊，在組裝直接起動器、可逆起動器和星-三角起動器時，可減少控制回路的接線。這樣就可快速、方便、（被別是）可靠地實現這些規格的接觸器組件。
用于直接起動（定時繼電器）的功能模塊可延時打開/閉合基本接觸器，并具有較寬電壓范圍；可逆起動器組件集成有機械和電氣聯鎖。若使用功能模塊（而不是通過復雜接線）來實現性-三角組裝，則不僅控制回路中的接線可節省 70%，而且所占的空間較小，因為已集成星-三角定時繼電器和線圈保護電路。
上述具有起動器功能的功能模塊也具有 AS-Interface 或 IO-Link 接口。除了分支內的接線減少之外，與上位 PLC 的接口也大大簡化。至 PLC 的復雜控制電路接線幾乎可以完全省略，而在 PLC 上，輸入與輸出模塊僅需要很小的空間。
重新設計的 SIRIUS 組件無縫集成在 STEP 7 中，因此，可在 PLC 中集中獲得數據，并可方便地將數據讀出。這樣就可在工廠范圍內實現直至現場級部件的診斷。
通過 AS-i 或 IO-Link，可方便地傳輸電機起動器的運行數據，如就緒信號、ON/OFF 和組警告/故障等。由于始終可通過相同的輸入/輸出行規來尋址所有類型的起動器，各個分支的編程大大簡化。
也可將“本地手動模式”、“順時針/逆時針結束位置”、“輔助電壓或電網電壓缺失”等診斷消息直接傳輸?shù)?PLC，或通過 IO-Link 來傳輸設備故障。
錯誤會立即被找到，并以普通文本的形式在一個中央位置或本地顯示屏上提供，以便能快速得到糾正。
所有功能模塊均可用于任何一種規格 (S00/S0)，并且都可進行螺釘型端子連接和彈簧型端子連接。
