STEP 7 V13 SP1 軟件版本中的Modbus TCP庫指令目前最新的版本已升至V4.0，該版本的使用需要具備以下兩個條件：
1. 軟件版本： STEP 7 V13 SP1及其以上
2. 固件版本： S7-1200 CPU 的固件版本V4.1
圖1. Modbus TCP V4.0 版本指令塊
下面以兩臺S7-1200之間進行Modbus TCP 通信為例，詳細闡述客戶端與服務器側如何編程及通信的過程。表格列出了具體的實驗環境：
| 操作系統 |
WIN7 SP1 專業版 64位 |
|
編程軟件 |
STEP 7 Professional V13 SP1 Update 5 |
|
系統硬件 |
1.CPU1215C 6ES7 215-1AG40-0XB0 V4.1
2.CPU1212C 6ES7 212-1AE40-0XB0 V4.1
3.CSM 1277 6GK7 277-1aa10-0aa0
|
表1. Modbus TCP 通信的實驗環境
|
CPU類型
|
IP地址
|
端口號
|
硬件標識符
|
|
|
客戶端
|
CPU 1212C
|
192.168.0.6
|
0
|
64
|
|
服務器
|
CPU 1215C
|
192.168.0.4
|
502
|
64
|
表2. Modbus TCP 通信雙方的基本配置
硬件標識符是在“設備組態”中，雙擊 PROFINET 接口，然后在“屬性”中的“硬件標識符”中查看。

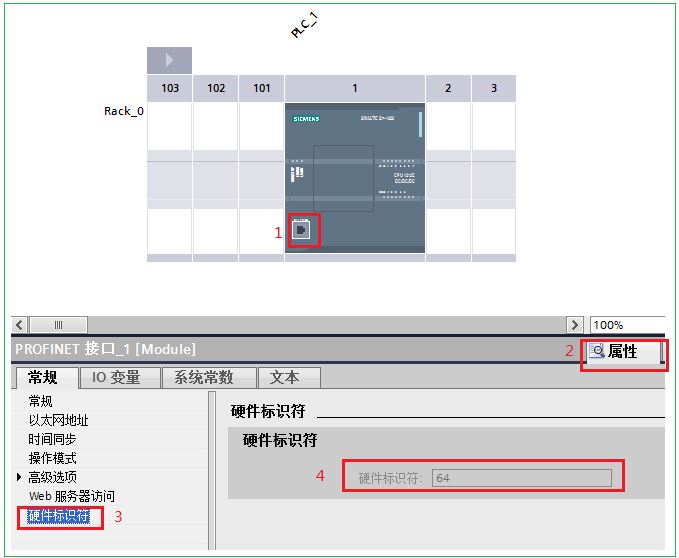

圖2. S7-1200設備的PROFINET接口硬件標識符
“MB_SERVER”指令將處理 Modbus TCP 客戶端的連接請求、接收并處理 Modbus 請求并發送響應。
1. 在“ 程序塊-> OB 1"中調用“MB_SERVER”指令塊，然后會生成相應的背景DB塊，點擊確定，如圖3所示。

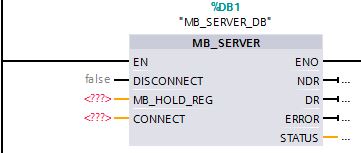

圖3. 調用MB_SERVER指令塊
該功能塊的各個引腳定義如下：
| DISCONNET |
為0代表被動建立與客戶端的通信連接；為1代表終止連接。 |
| MB_HOLD_REG | 指向 Modbus 保持寄存器的指針。 |
| CONNECT | 指向連接描述結構的指針。TCON_IP_v4（S7-1200） |
| NDR | 為0代表無數據；為1代表從 Modbus 客戶端寫入新的數據。 |
| DR | 為0代表無讀取的數據；為1代表從 Modbus 客戶端讀取的數據 |
| ERROR | 錯誤位：0：無錯誤；1：出現錯誤，錯誤原因查看STATUS。 |
| STATUS | 指令的詳細狀態信息。 |
表3. MB_SERVER 各個引腳定義說明
2. CONNECT 引腳的指針類型
第一步，先創建一個新的全局數據塊 DB2，如圖4所示：

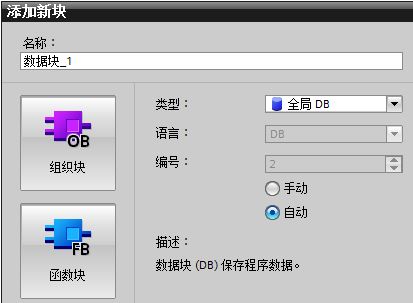

圖4. 創建全局數據塊
第二步，雙擊打開新生成的 DB2 數據塊，定義變量名稱為“ss"，數據類型為“TCON_IP_v4”（可以將 TCON_IP_v4 拷貝到該對話框中），然后點擊“回車”按鍵。該數據類型結構創建完畢。如圖5所示：

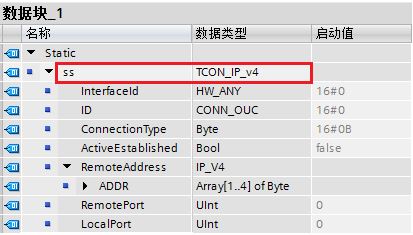

圖5. 創建 MB_SERVER 中的 TCP 連接結構的數據類型
各個引腳定義說明如下：
| InterfaceId | 硬件標識符。（設備組態中查詢） |
| ID |
連接ID，取值范圍1~4095 |
| Connection Type | 連接類型。TCP連接默認為：16#0B |
| ActiveEstablished | 建立連接。主動為1（客戶端），被動為0（服務器）。 |
| ADDR | 服務器側的IP地址 |
| RemotePort | 遠程端口號 |
| LocalPort | 本地端口號 |
表4. TCON_IP_v4 數據結構的引腳定義
客戶端側的IP地址為192.168.0.6，端口號為0，所以 MB_SERVER 服務器側該數據結構的各項值如圖6所示。
圖6. MB_SERVER 服務器側的 CONNECT 數據結構定義
3. S7-1200 服務器側 MB_SERVER 編程
調用MB_SERVER指令塊，實現被客戶端讀取2個保持寄存器的值，如圖7所示。

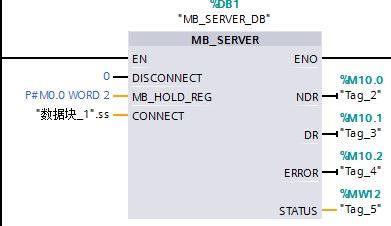

圖7. MB_SERVER 服務器側編程
注意：MB_HOLD_REG 指定的數據緩沖區可以設為 DB 塊或 M 存儲區地址。DB 塊可以為優化的數據塊，也可以為標準的數據塊結構。
S7-1200 MODBUS TCP 服務器側準備數據，用于客戶端讀訪問，如圖8所示。

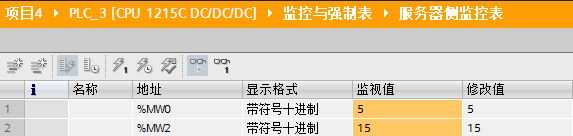

圖8. 服務器側監控表
S7-1200 MODBUS TCP 客戶端側，給 MB_CLIENT 指令塊中 REQ 引腳一個上升沿，監控數據讀取成功。如圖9所示。
圖9. 客戶端側監控表
