發送指令及發送完成位：
圖1. 發送完成位

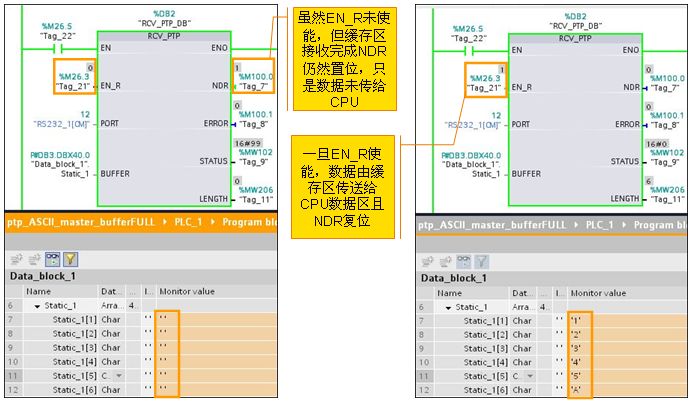

接收指令及接收完成位：
圖2.接收完成位
S7-1200字符串結構：
| 總字符數 | 當前字符數 | 字符1 | 字符2 | ...... | 字符256 |
如上面S7-1200字符串結構，第一個字節是總字符數，第二個字節是當前字符數，所以發送和接收真正的字符內容都應該從字符串的第三個字節開始，因此發送和接收字符串都要進行相應的轉換。
發送字符串轉換：
要將 DB3.DBB20 中的字符串發送出去，需要經過下列轉換：
圖3. 發送字符串轉換
接收字符串轉換：
要將收到的字符串送入 DB3.DBB30 中需要進行以下轉換：
圖4. 接收字符串轉換
通信任務：
主站將 P#DB3.DBX20.0 中的字符串“西門子”（注意發送緩沖區由 P#DB3.DBX22.0 開始，因?yàn)樽址皟蓚€(gè)字節分別是總字符數和當前字符數）發送給從站的接收緩沖區P#DB3.DBX32.0；從站 P#DB3.DBX22.0 返回“博大精深”給主站 P#DB3.DBX32.0。

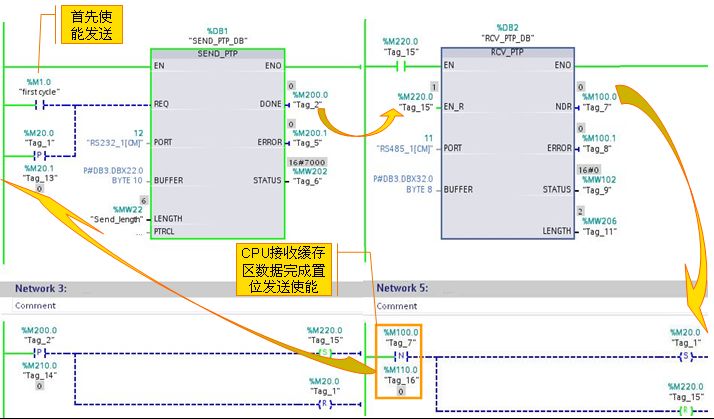

主站輪詢：
圖5. 主站輪詢
從站輪詢：
圖6. 從站輪詢
通信結果：
圖7.通信結果
