S7-1200 Mobus RTU通信網絡中包含多個從站站點時，由于輪詢的網絡特性，只能同時讀或?qū)懸粋€(gè)站點數據。因此有如下因素，會影響到最終整體的輪詢時間：
1. 通信速率（波特率）設置時間
2. 每個站點的通信數據量
3. 站點數量
4. 通信距離
5. 各站點連接時間
無論是由于信號干擾，硬件質量引起的從站掉站或是由于工程需要暫時關閉站點，此時都會由于“各站點連接時間”的增加而使通信系統的輪詢時間大大延長。在S7-1200的Modbus RTU通信中，主要有三個參數與“各站點連接時間”的設置相關。
如圖1所示，V2.x版本的MB_COMM_LOAD初始化塊可設置從站響應時間RESP_TO參數：
設置單次連接從站的可響應時間，范圍為5ms到65535ms（默認值為1000ms）；即如從站在此時間段內未作出響應，則MB_MASTER將在發送指定次數的重試請求后終止請求并提示錯誤信息80C8。

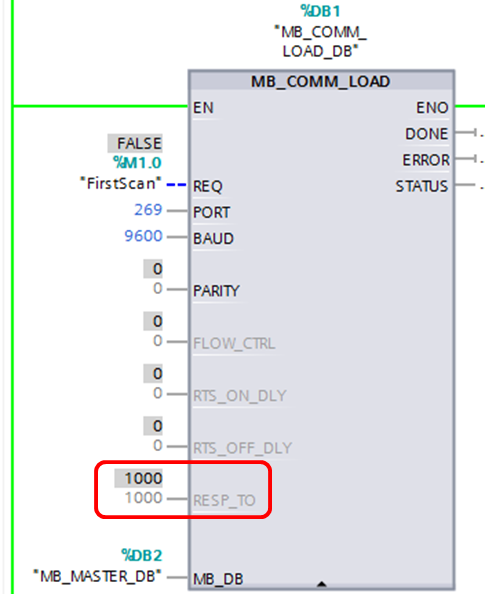

圖1. RESP_TO參數設置
注意：如圖2所示，Modbus從站的執行頻率須至少小于RESP_TO設置的響應時間（需要考慮響應延遲時間），才可以正常通訊。

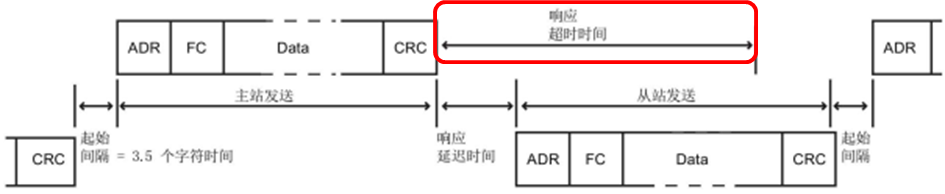

圖2. 從站響應時間
在初始化功能塊MB_COMM_LOAD的背景數據塊中，可設置重試次數RETRIES參數：
主站在返回?zé)o響應錯誤代碼 0x80C8 之前的重試次數。（默認值為2次）
注意：此參數表示初次連接無響應后，再次連接的次數；即以默認2次為例，實際嘗試連接次數為3次。
圖3 RETRIES參數設置
注意：在更改RETRIES參數后，需要重新使能MB_COMM_LOAD功能塊的REQ管腳，否則更改參數不生效。
當由于某些原因（如已發出主站請求，但在徹底完成該請求前停止調用主站功能塊時），造成Done及Error均沒有置1時，需要提供一個定時時間，在時間到達后置位，以便執行下一個功能塊或輪詢下一個站點。
MB_Master的背景數據塊中提供了主站定時參數Blocked_Proc_Timeout（范圍0S到5.5S，默認3S）
此前的RESP_TO 是針對從站響應時間的，而Blocked_Proc_Timeout則是針對主站的定時時間，此功能參數用于防止單個 MB_Master 指令獨占或鎖定對端口的訪問。
圖4. Blocked_Proc_Timeout參數設置
由于某一個從站掉站引起的輪詢周期時間延長，如何減小此影響？
通常，S7-1200可同時調整兩個參數：從站響應時間 RESP_TO和重試次數 RETRIES，用于減小Modbus從站掉站或暫時關閉而增大的輪詢周期時間。
例：系統默認的嘗試連接次數為3次，每次1S，總計3S；
可根據項目實際工況適當減小從站響應時間RESP_TO。這一時間無法估算，建議多次測試，確認每個從站都能夠正常穩定連接情況下，將此時間設置的盡量小。
以設置500ms為例。再將RETRIES設置為0。即對于每個從站，主站只嘗試連接一次，總計耗時500ms。
MB_MASTER報錯8200(端口正忙于處理傳送請求)，如何處理？
此情況是由于MB_MASTER的DONE或ERROR均未置位從而與后續MB_MASTER沖突導致。確保接通下一個MB_MASTER的時間大于Blocked_Proc_Timeout的設定時間（默認3S）。
