V90 PTI 固件版本 1.05 以上開始,伺服驅動器提供了 Modbus RTU 通信功能。PLC可以通過Modbus的FC3及 FC6功能代碼讀取或?qū)懭胨欧?qū)動的寄存器,S7-1200可通過標準的Modbus功能塊完成發送伺服驅動器的控制指令及讀寫驅動的參數。

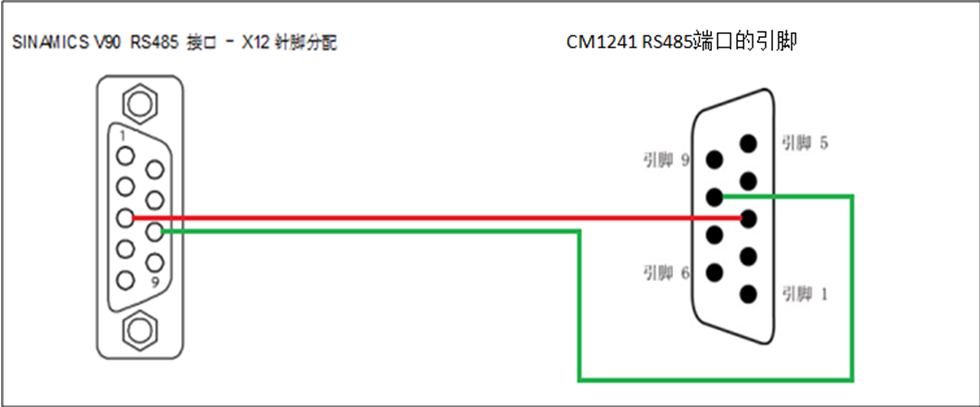

1. 通信連接
V90 伺服驅動通過 RS485 接口(X12)使用 MODBUS 協議與 PLC RS485 端口進行通訊。
2. 通過 Modbus 通信實現 V90 內部位置控制的 MDI 功能控制
(1) V90 Modbus 寄存器說明
對于不同固件版本V90 PTI,內部控制的控制數據寄存器是不同的。
對于FW V1.07及后續版本:
寄存器編號 | 描述 | 單位 | 定標系數 | 范圍 |
40100 | IPOS控制模式控制字 | |||
40102 | MDI 位置設定值高字 | LU | 1 |
-2147482648 至 2147482647 |
40103 | MDI 位置設定值低字 | |||
40104 | MDI 速度設定值高字 |
1000 LU/min |
1 |
1 至 2147482647 |
40105 | MDI 速度設定值低字 | |||
40934 | MDI 加速度倍率 | % | 100 | 0.1 至 100 |
40935 | MDI 減速度倍率 | % | 100 | 0.1 至 100 |
對于FW V1.07以前版本:
寄存器編號 | 描述 | 單位 | 定標系數 | 范圍 |
40100 | IPOS控制模式控制字 | |||
40102 | MDI 位置設定值高字 | LU | 1 |
-2147482648 至 2147482647 |
40103 | MDI 位置設定值低字 | |||
40932 | MDI 速度設定值高字 |
1000 LU/min |
1 |
1 至 2147482647 |
40933 | MDI 速度設定值低字 | |||
40934 | MDI 加速度倍率 | % | 100 | 0.1 至 100 |
40935 | MDI 減速度倍率 | % | 100 | 0.1 至 100 |

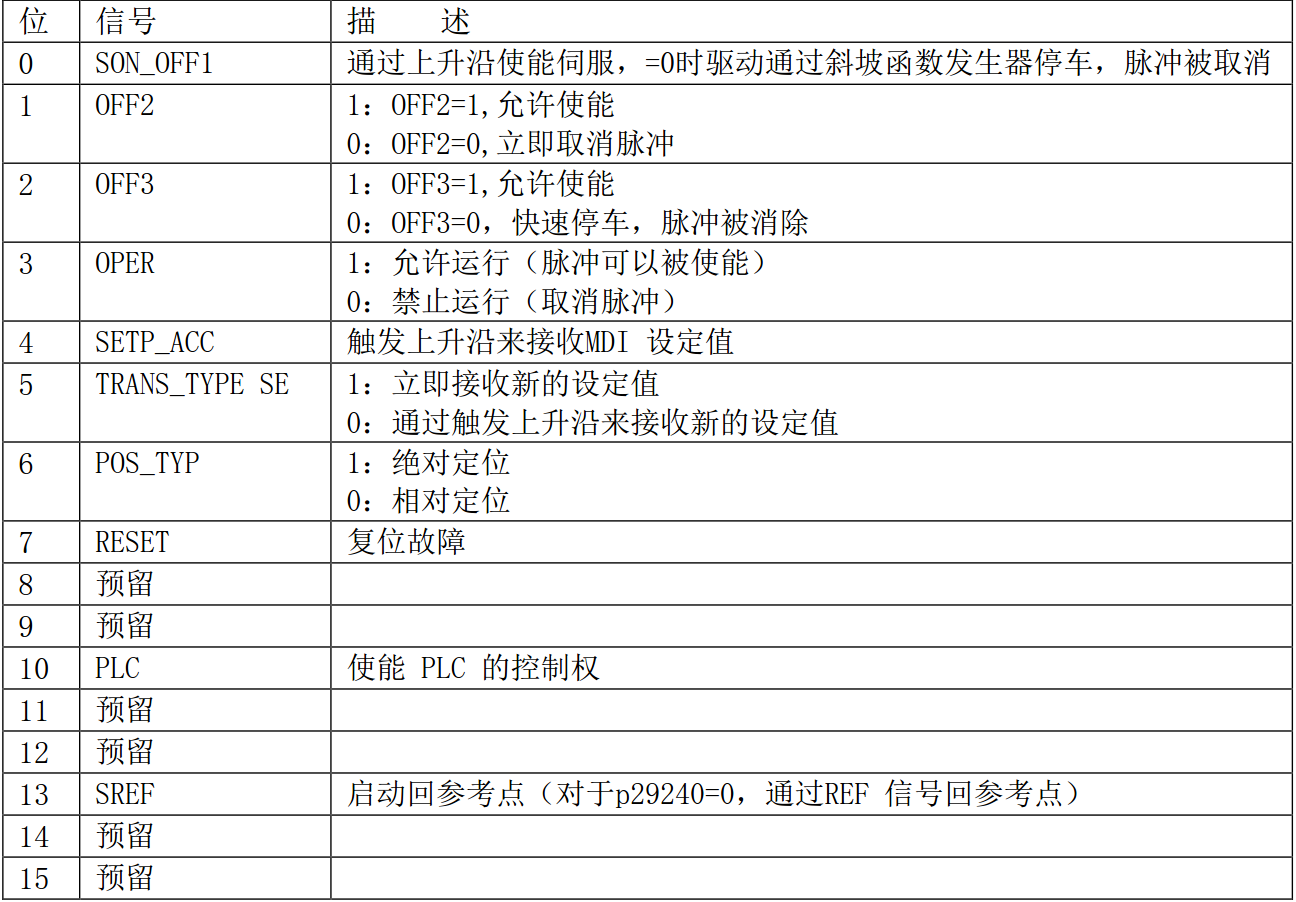

IPOS控制模式寄存器 40100控制字的定義:

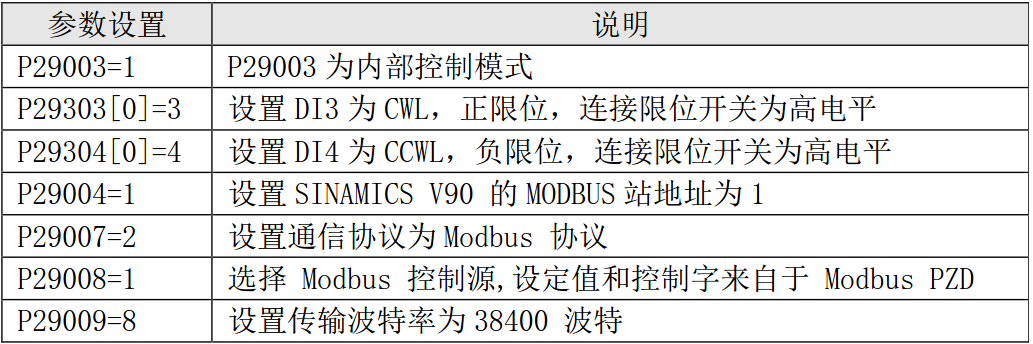

3. V90參數設置
按照下表設置伺服驅動器的相關參數:
4. PLC 的指令說明

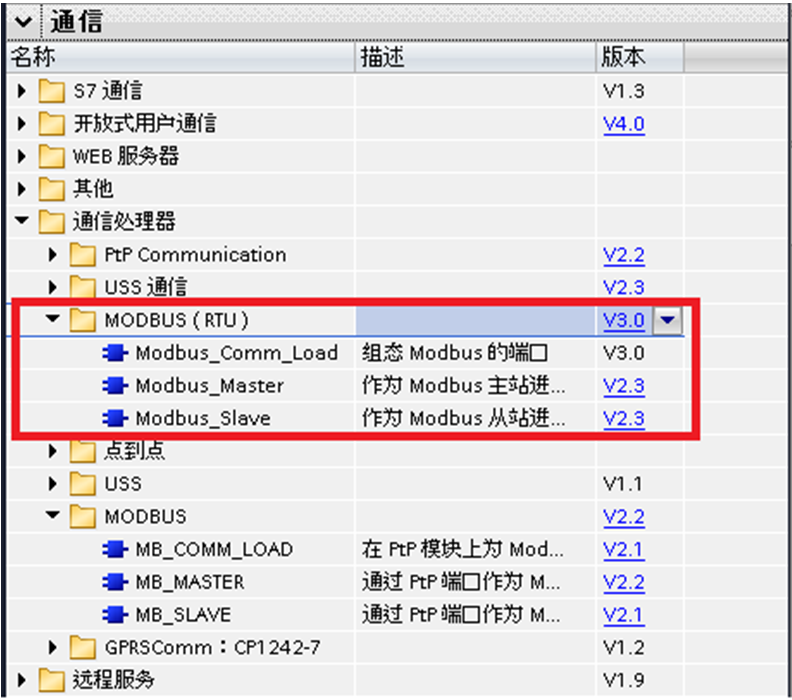

博途中為S7-1200的MODBUS通信提供了MODBUS(RTU)V3.0的指令庫。
MODBUS(RTU)V3.0 指令庫在滿足以下條件時可以使用:
S7-1200 CPU 硬件版本>=V4(訂貨號:6ES721x-1xx40-0XB0) ,并且:
(1) 使用 CB 1241 RS485 (訂貨號: 6ES7241-1CH30-1XB0)時,S7-1200 CPU 固件版本 >= V4.1.1。
(2) 使用 CM 1241 RS422/485 (訂貨號: 6ES7241-1CH32-0XB0)時, CM 1241 固件版本 >= V2.1。
(3) 使用 CM 1241 RS232 (訂貨號: 6ES7241-1AH32-0XB0)時, CM 1241 固件版本 >= V2.1。
滿足以上條件時,也可使用 MODBUS V2.2 的指令庫。但當以上條件不滿足時,只能使用 MODBUS V2.2 的指令。
"MB_COMM_LOAD"指令用于組態端口使用 Modbus RTU 協議來通信。組態該端口后,可通過執行"MB_SLAVE"或"MB_MASTER"指令以通過 Modbus 進行通信。
"MB_COMM_LOAD"只需被調用一次,就可修改某個通信參數,每次調用會刪除通信緩沖區中的內容。為避免通信期間數據丟失,應避免不必要地調用該指令。
插入"MB_MASTER"或"MB_SLAVE"指令時,將指定背景數據塊。當在"MB_COMM_LOAD"指令中指定 MB_DB 參數時,將引用該背景數據塊。

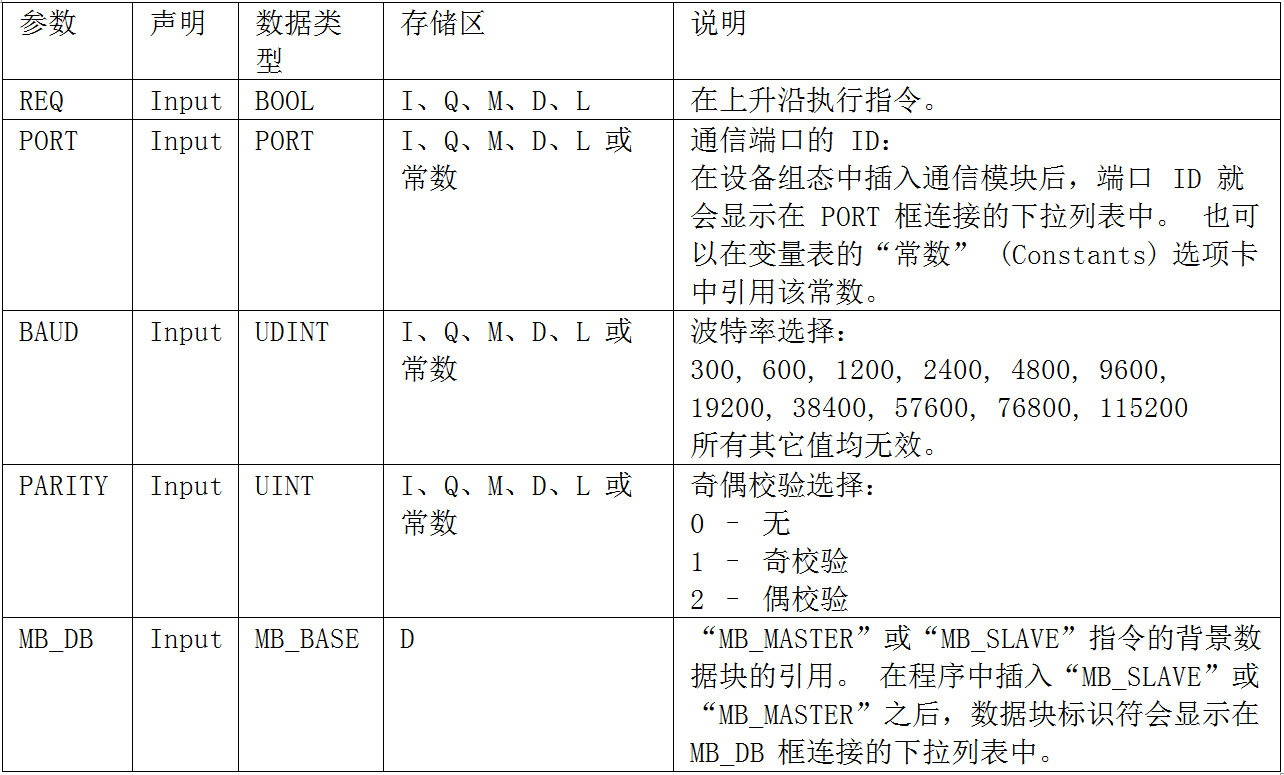

下表列出了指令"MB_COMM_LOAD"的主要參數:
"MB_MASTER"指令允許程序作為 Modbus 主站使用點對點模塊 (CM) 或通信板 (CB) 上的端口進行通信。傳送啟動后,EN 參數 (LAD/FBD) 必須保持設置為值"1",直到指令將 DONE 或 ERROR 輸出參數設置為"1"為止。

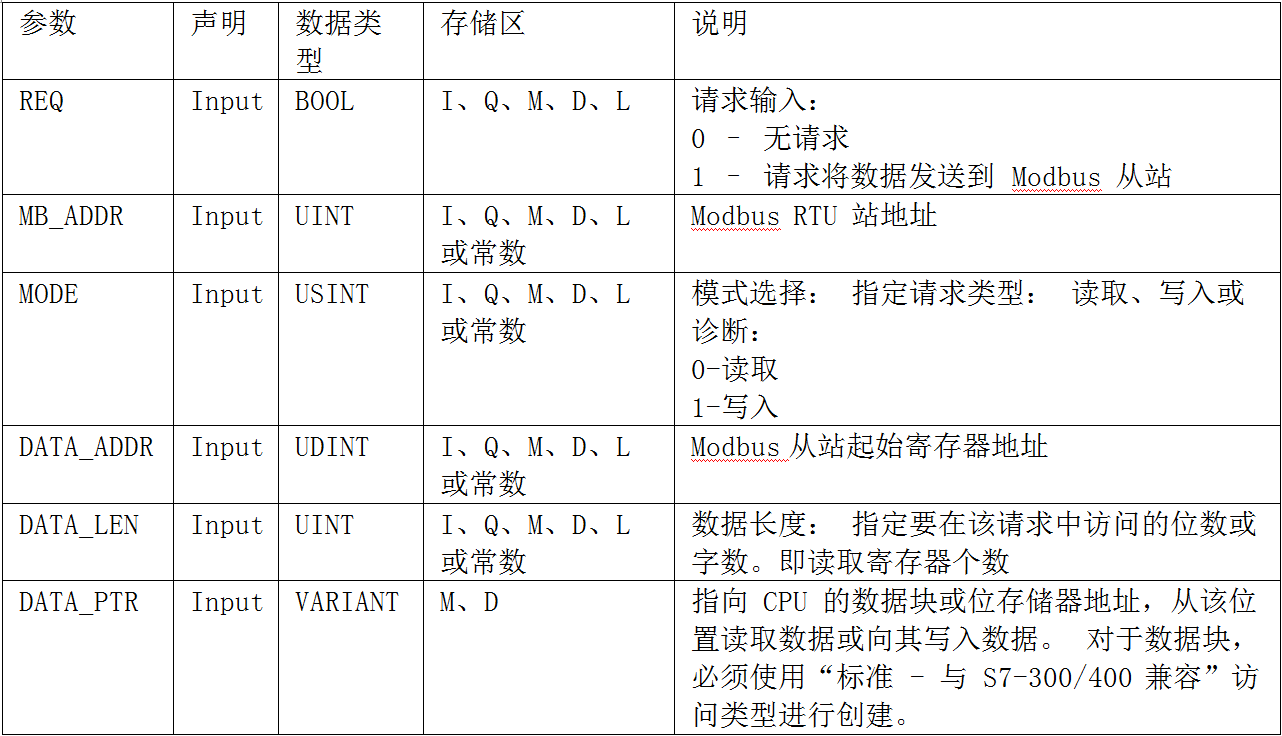

指令"MB_MASTER"的主要參數:
注意:在使用 V3.0 版本的 Modbus_Comm_Load 時,需手動將背景數據塊的靜態參 數 MODE 修改為 4(0 = 全雙工 (RS232), 1 = 全雙工 (RS422) 四線模式, 4 = 半雙工 (RS485) 兩線模式)。
5. PLC 編程

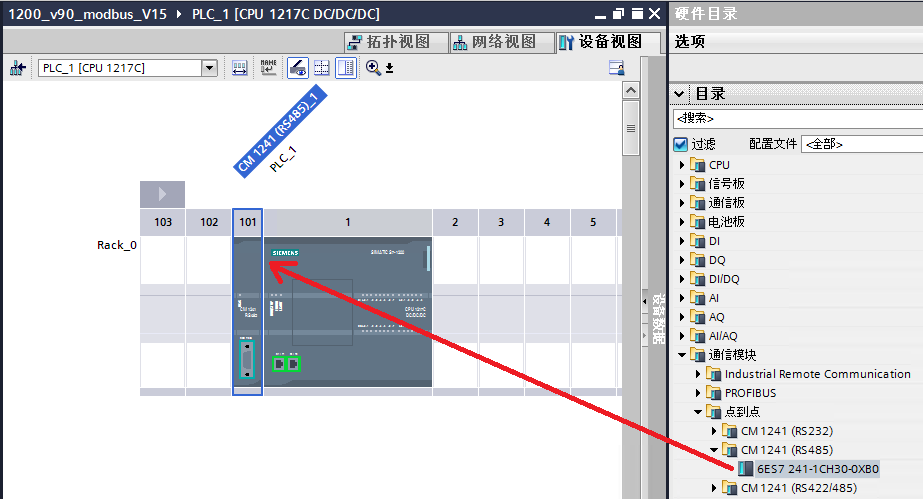

(1) 在設備視圖中將實際使用的通信模塊拖入到畫面中

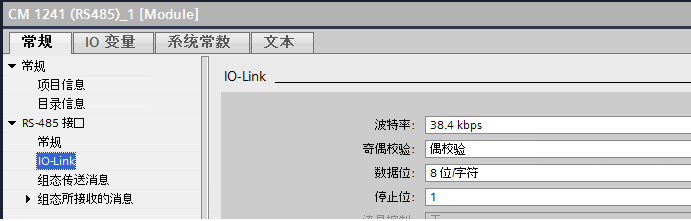

(2) 配置通信模塊參數

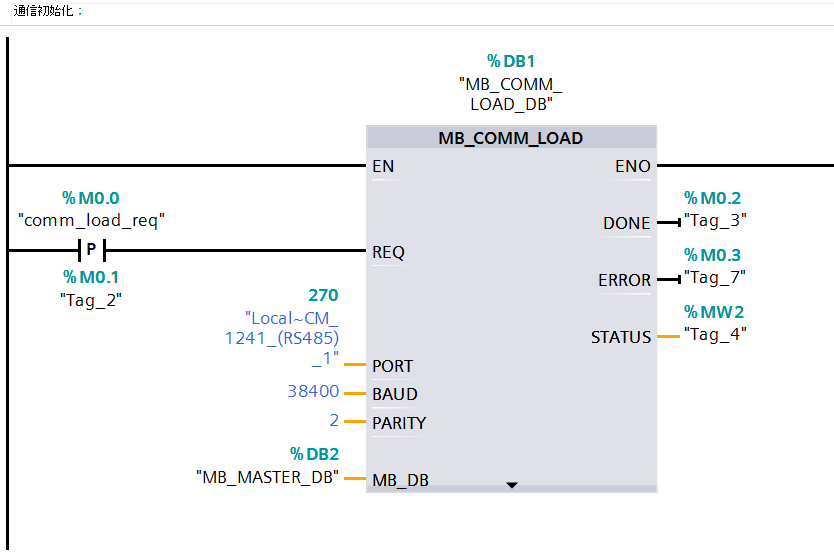

(3) 初始化Modbus通信接口,確保與V90設置的相一致,設置校驗方式為偶校驗,波特率為38400

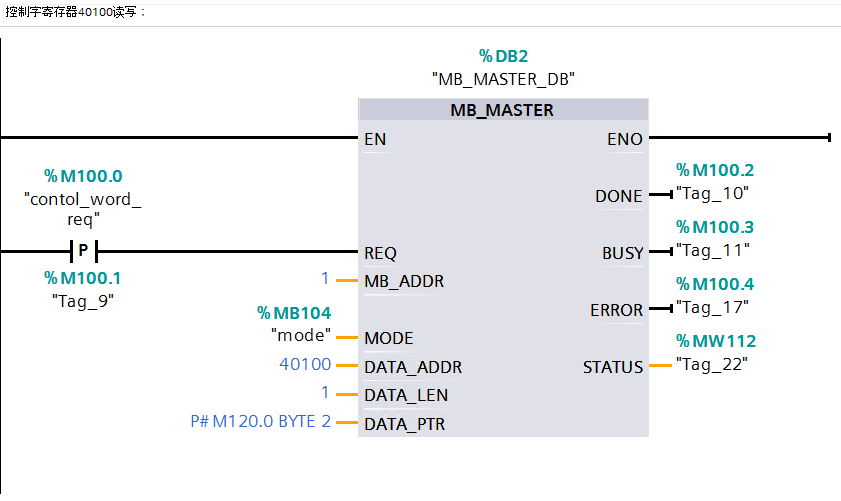

(4) 通過寄存器40100寫入控制字,必須置寄存器的第10位置1以允許PLC控制驅動器。使能驅動器,先將16進制40E寫入寄存器,然后再寫入40F。
(5) 如需對增量編碼器電機執行回零操作,在驅動使能狀態時,通過寫控制字40100第13位來實現。

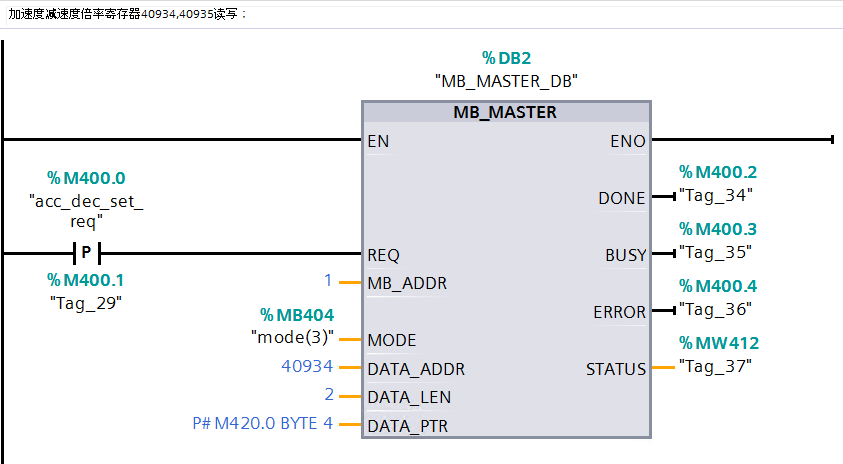

(6) 通過MB_MASTER功能塊,將位置設定值和速度設定值以及加速度減速度倍率寫入寄存40102、40103、40932、40933、40934和40935中
6. MDI相對定位的40100控制寄存器操作
(1) 在IPos 控制模式中,控制字的位6=0選擇相對定位模式(40F)
(2) 控制字的位5=0,設置使用上升沿來接收MDI 設定值(40F)
(3) 將寄存器寫入需要的值 (如40934及40935寫入十進制的10000(100%),40104/40105寫入MDI速度值,40102/40103寫入MDI的位置值) 后,通過PLC發送控制字的位4上升沿來接收設定值,驅動進行MDI運行(41F)。
6. MDI絕對定位的40100控制寄存器操作
(1) 在IPos 控制模式中,控制字的位6=1來選擇絕對定位模式(44F)
(2) MDI設定值的生效有兩種:
MDI設定值立即生效: 控制字的位5=1,設置接收的MDI設定值立即生效(46F);
上升沿來接收MDI設定值:控制字的位5=0,設置使用上升沿來接收MDI 設定值(44F)
(3) 將寄存器寫入需要的值 (如40934及40935寫入十進制的10000(100%),40104/40105寫入MDI速度值,40102/40103寫入MDI的位置值)后,如果是MDI設定值立即生效,則驅動進行MDI運行。如果是通過上升沿接收MDI設定值,則通過PLC發送控制字的位4的上升沿來接收設定值(45F),驅動進行MDI運行。
