西門子V20系列變頻器6SL3210-5BB21-1BV1
|
SINAMICS V20 1 相 200-240 V AC - 10/+ 10 % 47-6 標稱功率 1.1 kW 有 60 秒 150 % 過載 集成過濾器 C1 I/O 接口：4 DI，2 DO， 現場總線：USS/MODBUS RTU 安裝有 BOP 保護:IP20/ UL 開放 尺寸： 尺寸 AC 160x90x147（高x寬x深）
|
上海麗丞工業自動化設備有限公司
全新原裝，質量保證，保修一年
專業銷售及維修西門子各類工控自動化配件;
：S7-200CN、S7-200SMART、S7-300、S7-400、 S7-1200、S7-1500、ET200、LOGO邏西門子可編程控制器輯控制模塊
西門子HMI人機界面：觸摸屏
西門子變頻器：MM420、MM430、MM440、G110、G120、6SE70
西門子工業以太網：通訊網卡、通訊電纜、通訊接頭、總線連接器 工控機、交換機、自動化軟件等系型號齊全，快速報價，買我們的產品無憂所值，我們的產品都承諾質保一年，讓您買的省心舒心，用的放心！
PTI模式下上電后運行電機不轉怎么辦？
驅動器給出伺服使能信號（SON=1）后無法運行，有如下可能：
（1）如果給出SON后驅動器READY信號為0：
? 檢查CWL,CCWL,EMGS信號是否為1（高電平）
? 檢查驅動器是否有故障或報警
排除上述原因后，重新給出SON信號，驅動器READY信號為1后可發送脈沖控制驅動器運行。
（2）如果給出SON后驅動器READY信號為1：
? 檢查驅動器的電子齒輪比設置
? 檢查脈沖信號類型設置及脈沖信號接線是否正確。
V90的電子齒輪比設置？
電子齒輪比是用來放大或縮小從上級控制器所獲得的脈沖頻率。電子齒輪比的分子是電機編碼器轉一圈的脈沖個數,其分母是使電機轉一圈通過上級控制器所發出的脈沖數。詳細信息請參考：https://support.industry.siemens.com/cs/cn/zh/view/83179770
V90 脈沖控制模式下定位不準怎么辦？
? 檢查驅動器電子齒輪比設置與PLC設置是否對應；
? 測試驅動器接收到的脈沖個數與PLC發送的脈沖個數是否對應；
? 檢查機械設備是否有卡阻。
PTI模式下，如何查看V90接收到的脈沖個數？
可以通過以下方法查看驅動器接收到的脈沖個數：
? 查看參數R482[1];
? 通過調試軟件V-ASSISTANT左側項目樹：測試-測試接口-脈沖個數；
注意：V90顯示收到的脈沖個數是實際發送脈沖的4倍，這是因?yàn)樯衔粰C(jī)輸出的脈沖到驅動后會進行4倍頻導致的。
200 Smart 可以控制幾個V90 PTI？
200 Smart 本體集成的三個高速輸出點（Q0.0、Q0.1、Q0.3）可通過 Micro/Win SMART 軟件中的運動控制向?qū)Х奖愕慕M態為脈沖輸出+方向信號控制通道，可最多連接3個V90實現定位控制。
所有型號的1200 都可以控制V90 PTI嗎？
? DC/DC/DC型的1200 PLC上配備有用于直接控制器的板載高速輸出可以直接控制V90 PTI;
? 繼電器輸出的CPU無法直接控制V90 PTI，必須使用具有高速數字量輸出的信號板；
1200 可以控制幾個V90 PTI？

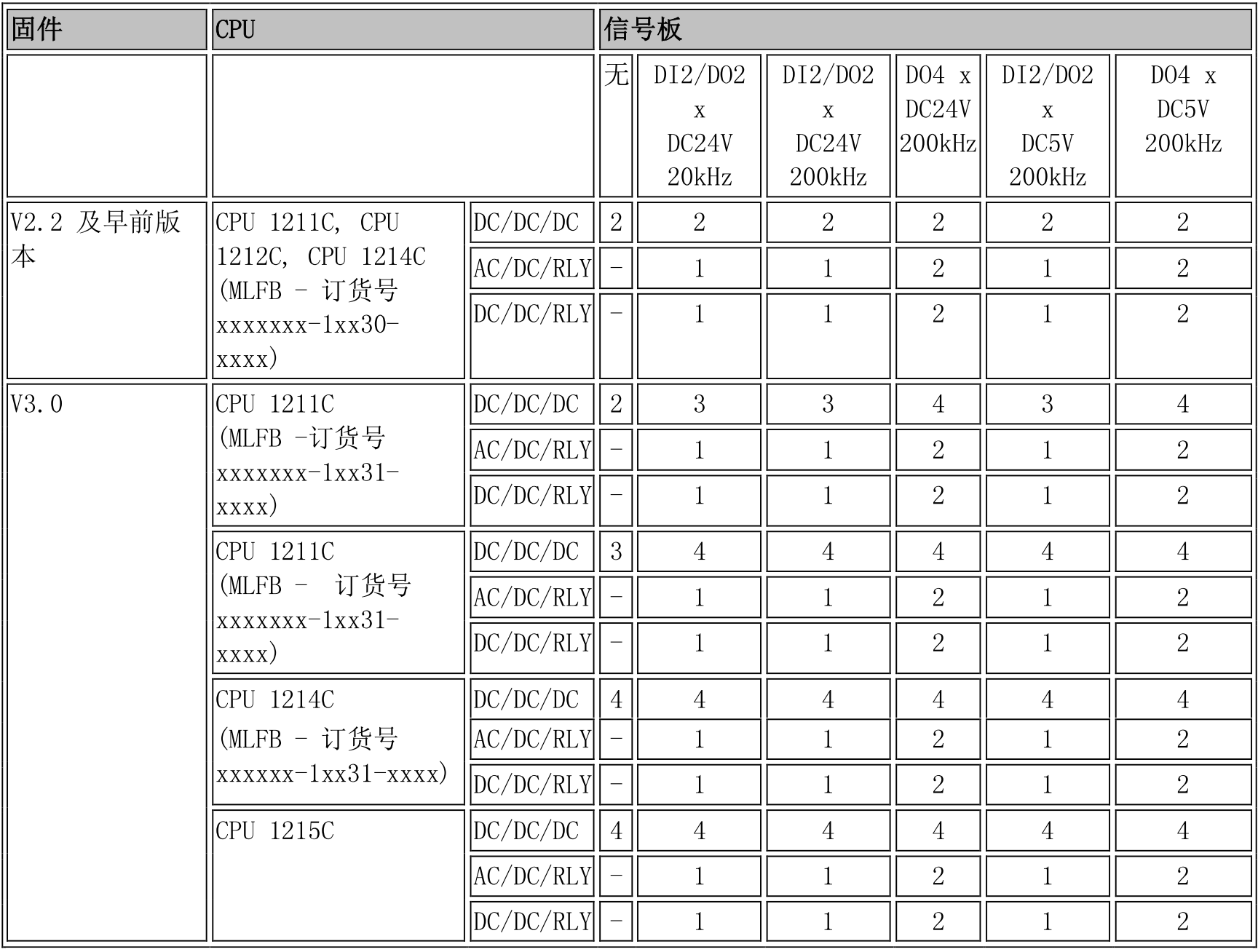

1200 最多可以控制4個V90PTI進行定位控制，不同型號的CPU及信號板可控制的數量見下表。
V90的PTI模式丟脈沖怎么辦？
可從接線、布線、是否滿足相應EMC準則進行排查。建議在脈沖信號上并聯200-500歐的電阻，推薦使用的最小功率為 5 W。
回零開關和限位開關應該連接到哪里？
需要連接到PLC的數字量輸入。
西門子V20系列變頻器6SL3210-5BB21-1BV1
