機床用途：
龍門數控鉆床主要用于矩形管/板/結構件類零件的鉆孔/沉孔/倒角/攻絲和輕銑。

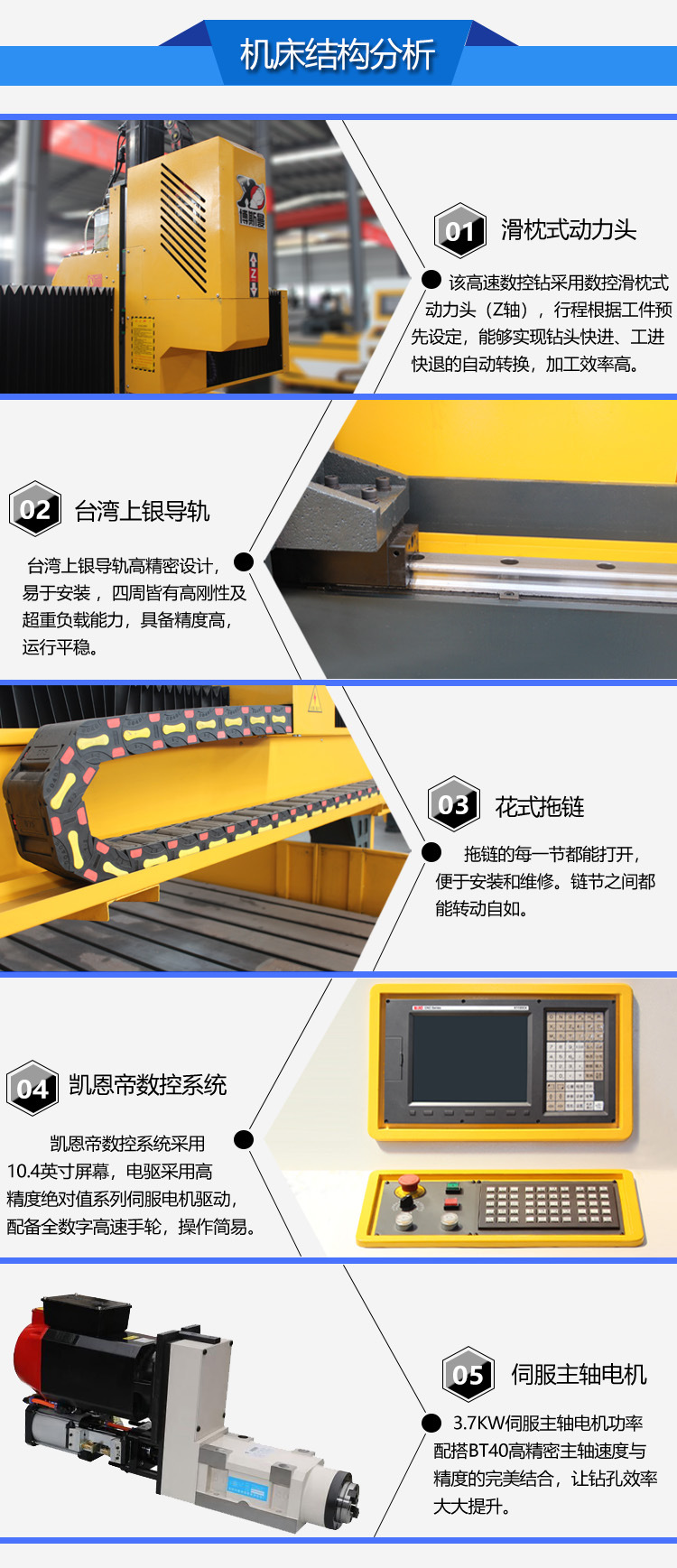

機床結構：
1、機床主要由床身、工作臺、龍門、動力頭、數控系統、冷卻系統等部分組成。
2、龍門數控鉆床機床采用床身工作臺固定，龍門移動的形式。
3、床身、立柱，工作臺，龍門為HT250鑄造結構件，支架為矩形管焊接件，加工前經高溫退火，半精加工后二次退火去除應力，然后再精加工，可保證機床精度穩定,床面采整體鑄鐵工作臺精銑出T型槽，臺面數控精磨而成，保證工作臺面精度。
4、龍門數控鉆床共有3個數控軸，床身上裝有重型直線導軌，龍門可沿導軌作縱向運動（x軸），龍門橫梁上也裝有直線導軌，溜板可沿導軌作橫向運動（y軸），溜板上裝有滑塊，動力頭上裝有導軌，動力頭可在溜板上作垂直方向運動（z軸），x、Y、z軸都采用數控伺服電機加滾珠絲杠驅動。
5、動力頭主軸采用精密主軸，伺服主軸電機驅動，可根據需要無級調速。主軸可通過BT40夾頭裝夾鉆頭絲錐或銑刀，配有氣動打刀缸，實現一鍵換刀，精度更高，實現高速切削。
6、機床采用水冷，配備冷卻液供給、回收、循環系統,配備自動油路潤滑系統，保證直線導軌與滾珠絲杠的平穩長久有效工作。
7、控制采用凱恩帝數控系統，電驅采用高精度絕對值系列伺服電機驅動，配備RS232接口和彩色顯示屏，中文操作界面，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷。
|
型 號 |
BOSM1500*2500 |
|
|
最大加工工件尺寸 |
長×寬 |
2500×1500 |
|
垂直滑枕式鉆削動力頭 |
數量（個） |
1 |
|
主軸錐孔 |
BT40 |
|
|
鉆孔直徑 |
Φ2-Φ26 |
|
|
攻絲直徑 |
M6-M16 |
|
|
主軸轉速（r/min） |
30~3000 |
|
|
伺服主軸電機功率 |
3.7 |
|
|
主軸下端面到工作臺距離（mm） |
170-540mm |
|
|
動力頭橫向移動（X軸） |
最大行程 |
1500 |
|
X軸移動速度（m/min） |
0~9 |
|
|
X軸伺服電機功率 |
2.4*1 |
|
|
動梁縱向移動（Y軸） |
最大行程 |
2500 |
|
Y軸移動速度（m/min） |
0~9 |
|
|
Y軸伺服電機功率 |
2.4*1 |
|
|
垂直滑枕進給運動（Z軸） |
最大行程 |
220 |
|
Z軸移動速度（m/min） |
0~8 |
|
|
Z軸伺服電機功率 |
1×2.4抱閘 |
|
|
機床外形尺寸 |
長×寬×高 |
3700×2300×1800 |
|
三軸定位精度 |
X/Y/Z |
±0.05/300mm |
|
三軸重復定位精度 |
X/Y/Z |
±0.025/300mm |
|
毛重 |
（約）4.5 |
|
