江西OPGW雙懸垂線夾導線懸垂線夾廠家
|
產品名稱： |
OPGW雙懸垂線夾 |
|
品 牌： |
聚源電力 |
|
型 號： |
PSCJ型 |
|
加工與否： |
是 |
|
內外絲尺寸： |
內絲：2200-2300mm，外絲：1900-2000mm |
|
適用檔距： |
1200m以上 |
|
大光纜外徑： |
16mm |
|
線夾握力： |
100KN± |
|
耐拉強度： |
110KN |
|
適用范圍： |
OPGW光纜 |

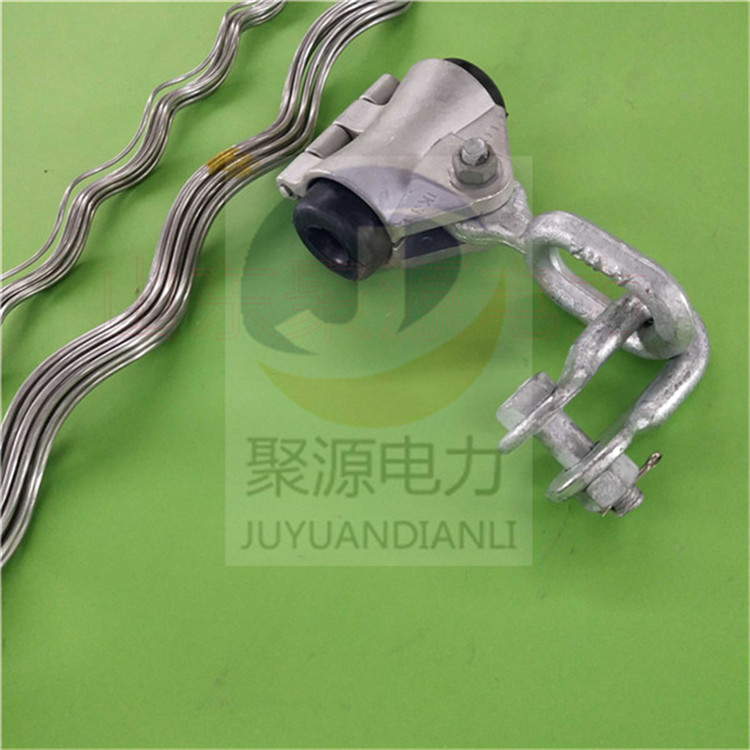

OPGW光纜用雙懸垂線夾
組成：內絞絲、外絞絲、橡膠夾塊、U型環、鋁套殼、三角聯板、PS掛板、螺栓、螺母、閉口銷等。
特點：1.具有單懸垂線夾的所有功能。
2.用兩套懸垂組件，提高了線夾的機械強度，增大的曲率半徑，保證了在大轉角、高落差、大跨局的條件下光纜運行安全可靠。
使用條件：
用于大跨局的江河、高落差的山谷等特殊地方，仰角為25?－60?的桿塔上。
強度：線夾破斷強度為70KN、100KN。
雙懸垂線夾的安裝方法 （1）對準懸掛點在光纜上做一標記。（2）將2-3根結構加強條的中心紅色標記對準光纜上已作好的標記，分別向兩側纏繞2-3圈。(3）重復步驟2將剩余的結構加強條纏繞到位，要保證對準中心標記。（4）在所有結構加強條都繞好后，用手把松弛部分纏繞到位（注意：不要交叉）（5）把其中一組橡膠夾塊兩部分的中心與結構加強條左側安裝標記對準，用一絕緣膠帶固定；同樣，將另一組橡膠夾塊兩部分的中心與架構加強條右側安裝標記對準，并測量?jī)山M橡膠夾塊的中心距，應于三角聯板底邊兩孔距基本相等，然后固定。（6）將一根外絞絲左側的安裝標記與左側橡膠夾塊中心對準，將外絞絲與纜保持平行，切沿著橡膠夾塊的曲線繼續纏繞，注意保持外絞絲兩末端松弛。（7）使第二根外絞絲與排名靠前根外絞絲保持對稱，然后重復步驟6 （8）按照對稱原理纏繞剩余外絞絲，注意外絞絲間隙要均勻，不要交叉。（9）把兩套殼的中心分別對準外絞絲左右兩側安裝標記，使套殼合為一體與三角聯板連接并緊固好,安裝完畢。
