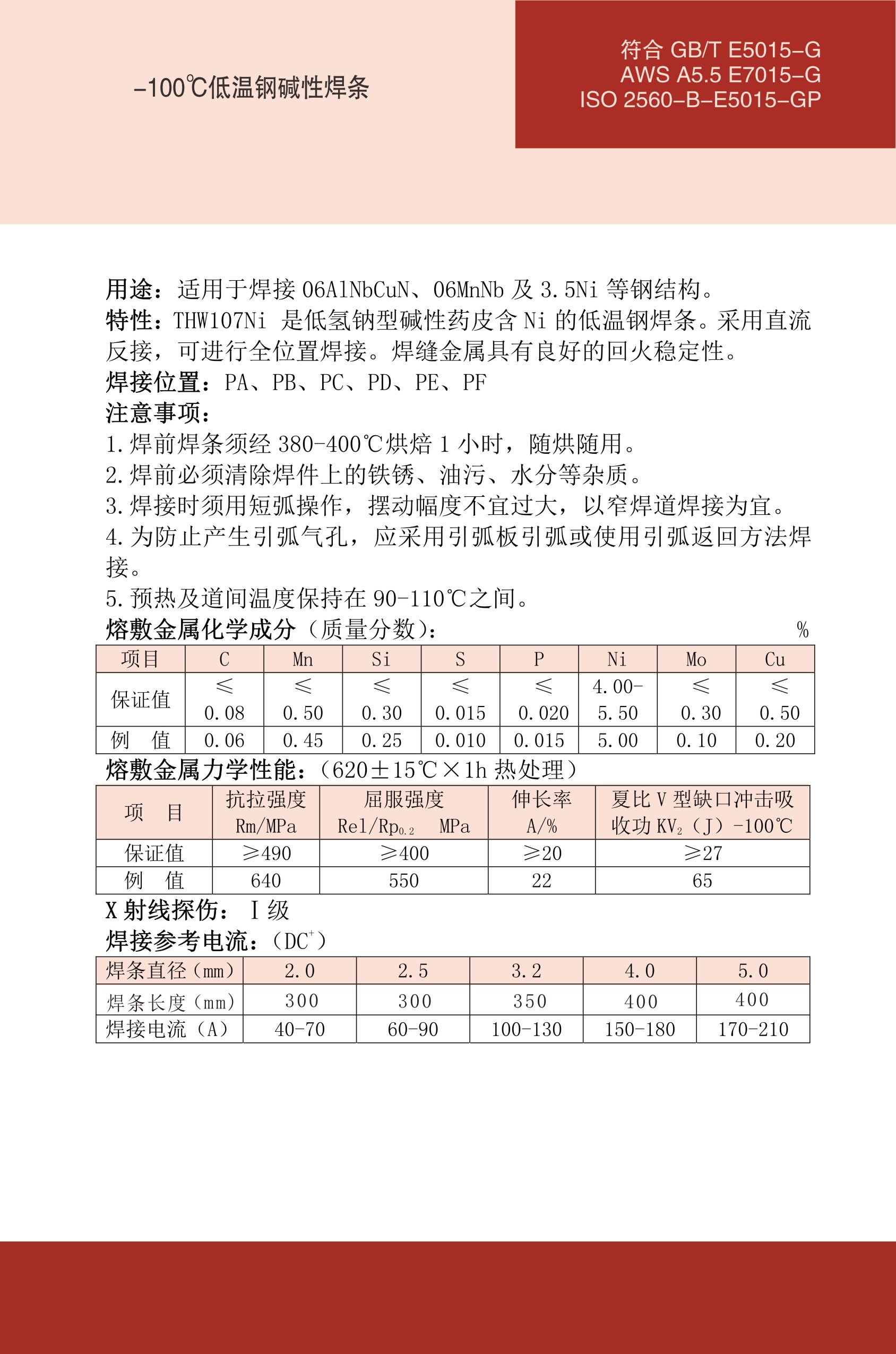

E7015-G低溫鋼焊材

• 適用于焊接06AlNbCuN、06MnNb及3.5Ni等鋼結(jié)構(gòu)
•

•

W707Ni低溫鋼焊條
 符合 GB E5515-C1
相當(dāng) AWS  E8015-C1

說(shuō)明: W707Ni是低氫鈉型藥皮含Ni的低溫鋼焊條，直流反接，可全位置焊接。在-70℃時(shí)焊縫金屬仍具有良好的沖擊韌性。

用途: 焊接-70℃工作的09Mn2V、06MnVAl和3.5Ni鋼等低溫結(jié)構(gòu)。

注意事項(xiàng):
1.焊前焊條須經(jīng)350℃左右烘焙1h，隨烘隨用。
2.焊前必須清除焊件鐵銹、油污、水分等雜質(zhì)。
3.焊接時(shí)采用短弧操作，以窄道焊為宜。W907Ni低溫鋼焊條
 符合 GB E5515-C2
相當(dāng) AWS  E8015-C2

說(shuō)明: W907Ni是低氫鈉型藥皮含Ni的低溫鋼焊條，直流反接，可全位置焊接。在-90℃時(shí)焊縫金屬仍具有良好的沖擊韌性。

用途: 焊接-90℃工作的3.5Ni的低溫用的低合金鋼結(jié)構(gòu)。

注意事項(xiàng):
1.焊前焊條須經(jīng)350℃左右烘焙1h，隨烘隨用。
2.焊前焊件必須進(jìn)行150℃左右的預(yù)熱，以防止產(chǎn)生裂紋。
3.焊件如需清除應(yīng)力，可在焊后進(jìn)行600-650℃的回火處理。PP-W707低溫鋼焊條W707焊條PP-W707是低氫鈉型藥皮的低溫鋼焊條，采用直流反接，可全位置焊接。在-75℃時(shí)焊縫金屬仍具有良好的沖擊韌性。

熔敷金屬化學(xué)成分（%）

元素	C	Mn	Si	Ni	S	P
標(biāo)準(zhǔn)值	≤0.05	≤1.25	≤0.50	2.00~2.75	≤0.030	≤0.030
例值	0.036	1.01	0.30	2.46	0.011	0.014

熔敷金屬力學(xué)性能（焊后605℃±15℃×1h回火處理）

試驗(yàn)項(xiàng)目	抗拉強(qiáng)度 Rm / MPa	屈服強(qiáng)度 ReL或Rp0.2 / MPa	伸長(zhǎng)率 A / %	－75℃ 沖擊吸收功 AKV / J
標(biāo)準(zhǔn)值	≥490	≥390	≥22	≥27
例值	570	450	28	127

X射線探傷：Ⅰ級(jí)。

藥皮含水量或熔敷金屬擴(kuò)散氫含量：≤0.15%或≤10.0mL/100g（水銀法）。

參考電流

焊條直徑 / mm	3.2	4.0	5.0
焊接電流 / A	90~120	140~170	170~210

注意事項(xiàng)：

1. 焊前焊條須經(jīng)350℃烘焙1小時(shí)，隨烘隨用。

2. 焊前必須對(duì)焊件清除鐵銹、油污、水分等雜質(zhì)。

3. 焊前焊件可進(jìn)行150℃左右預(yù)熱，以防止產(chǎn)生裂紋。
