上海精蝶閥門有限公司
DZ40Y低溫法蘭閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。

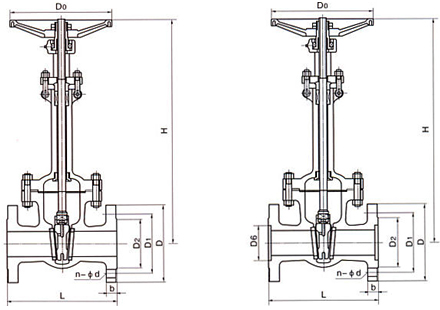

特點
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封
3、根據工作溫度合理選用填料，墊片等零件的材料
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要
低溫閘閥執行標準
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
JB/T7749 |
GB12221 |
JB79 |
Gb9131 |
JB/T9092 |
低溫閘閥壓力試驗
|
公稱壓力PN |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
氣密封試驗 |
0.4-0.7 |
||||
低溫閘閥主要零件材料及性能
|
體蓋板 |
閥桿 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
|
ZGoCrMNVAI低溫高壓鑄鋼 |
1Cr7Ni12 |
STL/STL |
1Cr13/柔性石墨 |
PTFE浸聚四氟乙 |
-46 |
丙烷/炳烯 |
|
LCB |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-60 |
|||||
|
LC1 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-73 |
|||||
|
LC2 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
1Cr18Ni9Ti |
-101 |
||||
|
LC3 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-115 |
|||||
|
LC4 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-196 |
