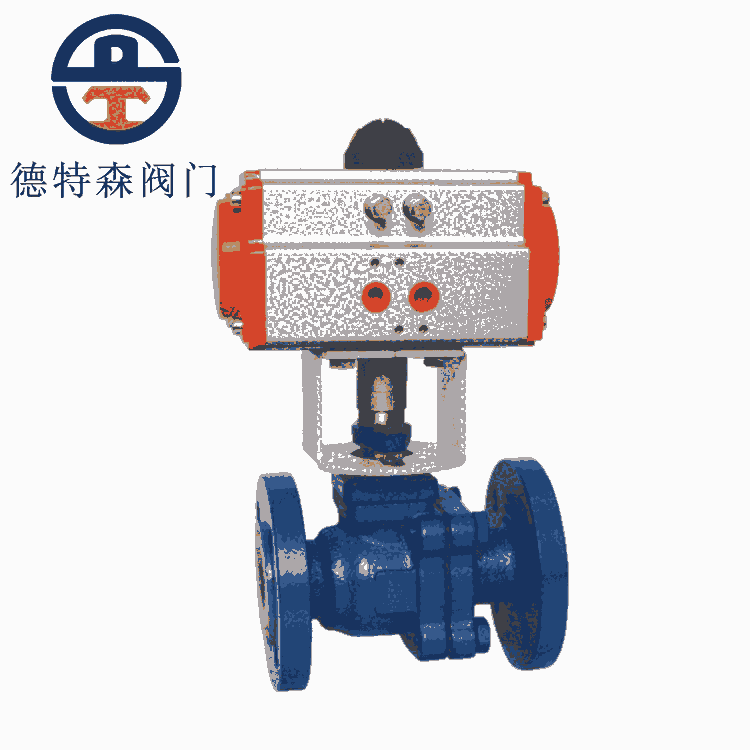

一、Q641F4氣動襯氟球閥產品概述
Q641F4氣動襯氟球閥由法蘭連接直通二片式浮動球球閥與氣動活塞式GT、SR、ST、AT、AW等系列單、雙作用氣動執行器兩部分組成，閥芯采用襯氟圓柱型通孔球體和軟密封閥座，其體內壁和金屬閥內組件襯有耐腐蝕、抗老化的PTFE(F4)聚四氟乙烯，因而具有耐腐蝕性能良好、抗老化性能高、壽命長、流阻小、流通能力大等優點，該產品使用溫度可達-200~180℃，特別適用各行業對酸、堿等強腐蝕性介質場合。
二、Q641F4氣動襯氟球閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||||
|
Q641F4-Z |
Q641F4-C |
Q641F4-P |
Q641F4-R |
Q641F4-PL |
Q641F4-RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體/閥桿 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
內襯材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴) |
|||||
|
4 |
填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
|
7 |
緊固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
三、Q641F4氣動襯氟球閥氣動執行器主要技術參數表
|
氣動執行器 |
型號 |
QW系列、AT系列、AW系列 |
|
氣源壓力 |
0.4 ～ 0.8 MPa |
|
|
最大回轉角度 |
90°～92° |
|
|
回信器 |
AC220V、AC110V、DC24V |
|
|
控制信號 |
氣信號：0.02 ～0.1 MPa |
|
|
控制氣源 |
潔凈、干燥壓縮空氣 |
四、Q641F4氣動襯氟球閥主要外形尺寸表
|
|
||||||||
|
公稱通徑 DN(mm) |
公稱壓力PN16(1.6MPa)主要尺寸 |
執行器型號 |
||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
||
|
DN15 |
140 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
QW-TZ01/AT50D |
|
DN20 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
QW-TZ01/AT50D |
|
DN25 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
QW-TZ01/AT63D |
|
DN32 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
QW-TZ02/AT63D |
|
DN40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
QW-TZ02/AT75D |
|
DN50 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
QW-TZ02/AT75D |
|
DN65 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
QW-TZ03/AT88D |
|
DN80 |
250 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
QW-TZ04/AT100D |
|
DN100 |
280 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
QW-TZ04/AT115D |
|
DN125 |
320 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
QW-TZ05/AT145D |
|
DN150 |
360 |
280 |
240 |
21O |
3 |
28 |
8-φ23 |
QW-TZ06/AT160D |
|
DN200 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
AW17 |
|
DN250 |
533 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
AW20 |
|
DN300 |
610 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
AW28 |
|
DN350 |
686 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
AW28 |
|
DN400 |
762 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
AW35 |
