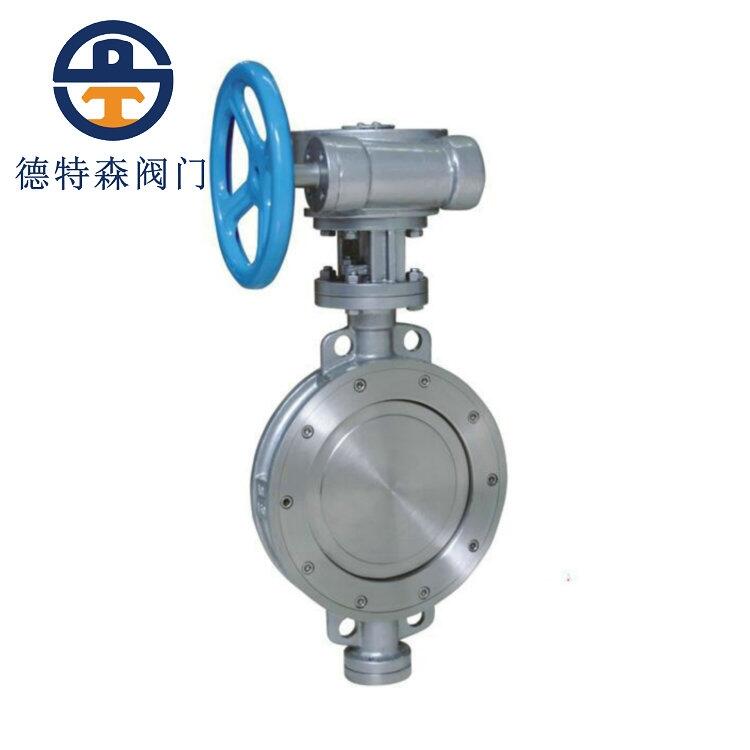

一 金屬硬密封蝶閥D373H-25C主要零部件材料
|
|
材料 |
|
閥體 |
WCB |
|
蝶板 |
WCB |
|
閥軸 |
2Cr13不銹鋼 |
|
密封圈 |
不銹鋼圈 |
|
填料 |
柔性石墨 |
二 金屬硬密封蝶閥D373H-25C主要技術參數
|
|
50～2000 |
|||
|
公稱藥理PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗（MPa） |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度試驗（MPa） |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用溫度 |
碳鋼：-29℃～425℃不銹鋼：-40℃～650℃ |
|||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
|
泄漏率 |
符合GB/T13927-92標準 |
|||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
三 金屬硬密封蝶閥D373H-25C采用標準
|
|
JB/T 8527-97 |
|
法蘭標準 |
GB9113-2000 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
四 金屬硬密封蝶閥D373H-25C 概述
我公司引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
五金屬硬密封蝶閥D373H-25C特點：
1、本渦輪蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、蝶閥密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本對夾蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、蝶閥驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
六金屬硬密封蝶閥D373H-25C原理：
1、蝶閥偏離管道中心
2、蝶閥偏離密封面中心
3、蝶閥傾斜的錐形當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心
4、偏心，迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。
5、偏心錐面，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。
七金屬硬密封蝶閥D373H-25C外形連接尺寸：
◆D373H- 16C(1.6Mpa)外形連接尺寸表：
|
|
參 數(mm) |
||||||||||
|
L |
D |
D1 |
H |
H1 |
A1 |
A2 |
B1 |
B2 |
n |
d |
|
|
D373H-16C-DN50 |
43 |
102 |
125 |
490 |
98 |
190 |
100 |
145 |
125 |
4 |
ф18 |
|
D373H-16C-DN65 |
46 |
122 |
145 |
510 |
100 |
190 |
100 |
145 |
125 |
4 |
ф18 |
|
D373H-16C-DN80 |
49 |
133 |
160 |
535 |
105 |
223 |
153 |
160 |
130 |
8 |
ф18 |
|
D373H-16C-DN100 |
56 |
158 |
180 |
570 |
122 |
223 |
153 |
160 |
130 |
8 |
ф18 |
|
D373H-16C-DN125 |
64 |
184 |
210 |
600 |
142 |
223 |
153 |
160 |
130 |
8 |
ф18 |
|
D373H-16C-DN150 |
70 |
212 |
240 |
660 |
157 |
223 |
153 |
160 |
130 |
8 |
ф22 |
|
D373H-16C-DN200 |
71 |
268 |
295 |
780 |
192 |
300 |
244 |
195 |
160 |
12 |
ф22 |
|
D373H-16C-DN250 |
76 |
320 |
355 |
890 |
220 |
300 |
244 |
195 |
160 |
12 |
ф26 |
|
D373H-16C-DN300 |
83 |
370 |
410 |
950 |
250 |
300 |
244 |
195 |
160 |
12 |
ф26 |
|
D373H-16C-DN350 |
92 |
430 |
470 |
1200 |
325 |
635 |
244 |
469 |
160 |
16 |
ф26 |
|
D373H-16C-DN400 |
102 |
480 |
525 |
1280 |
350 |
635 |
215 |
469 |
160 |
16 |
ф30 |
|
D373H-16C-DN450 |
114 |
545 |
585 |
1360 |
390 |
635 |
215 |
517 |
180 |
20 |
ф30 |
|
D373H-16C-DN500 |
127 |
610 |
650 |
1450 |
410 |
635 |
290 |
517 |
180 |
20 |
ф33 |
|
D373H-16C-DN600 |
154 |
720 |
770 |
1580 |
460 |
640 |
330 |
491 |
250 |
20 |
ф36 |
|
D373H-16C-DN700 |
165 |
800 |
840 |
1750 |
525 |
715 |
330 |
491 |
250 |
24 |
ф36 |
|
D373H-16C-DN800 |
190 |
905 |
950 |
1920 |
600 |
715 |
380 |
576 |
330 |
24 |
ф39 |
|
D373H-16C-DN900 |
203 |
1005 |
1050 |
2150 |
650 |
715 |
380 |
576 |
330 |
28 |
ф39 |
|
D373H-16C-DN1000 |
216 |
1110 |
1170 |
2410 |
720 |
795 |
400 |
665 |
405 |
28 |
ф42 |
|
D373H-16C-DN1200 |
254 |
1330 |
1390 |
2750 |
850 |
1100 |
400 |
900 |
405 |
32 |
ф48 |
|
D373H-16C-DN1400 |
|
|
1590 |
|
|
|
|
|
|
36 |
ф48 |
|
D373H-16C-DN1600 |
|
|
1820 |
|
|
|
|
|
|
40 |
ф56 |
|
D373H-16C-DN1800 |
|
|
2020 |
|
|
|
|
|
|
44 |
ф56 |
|
D373H-16C-DN2000 |
|
|
2230 |
|
|
|
|
|
|
48 |
ф62 |
