哪里有銷售Q641F46氣動襯氟球閥的廠家

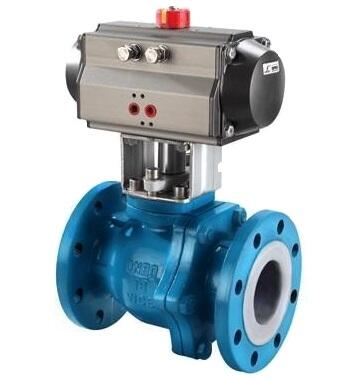

Q641F46氣動襯氟球閥產品簡介：
由氣動活塞式執行機構和O型襯氟球閥組成。閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯， 故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。
可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使氣動襯氟球閥達到零泄漏。
產品執行標準：
|
設計標準 |
GB12237 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗 |
JB/T9092-99 |
設計特點：
采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質
采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護
啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性
結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏
兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修
Q641F46氣動襯氟球閥產品性能參數：
|
公稱通徑DN(mm) |
15～300 |
執行器型號 |
AT系列單雙作用氣動執行器 |
|
公稱壓力(MPa) |
PN1.0、1.6 MPa |
供氣壓力 |
0.4～0.7MPa |
|
閥體形式 |
兩段式閥體(浮動球體、固定球體) |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
連接形式 |
法蘭式 |
環境溫度 |
-30～+70℃ |
|
閥芯形式 |
"O"型球形閥芯 |
作用形式 |
單作用執行機構、雙作用執行機構 |
|
密封填料 |
聚四氟乙烯(PTFE) |
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
流量特性 |
近似快開型 |
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠。 |
|
|
動作范圍 |
0～90° |
1、齒輪式雙活塞，輸出力矩大，體積小。 |
|
|
泄露量Q |
軟密封：零泄漏 |
2、氣缸選用鋁金材料，重量輕、外形美觀。 |
|
|
適用溫度 |
PTFE≤180℃ |
3、可在頂部、底部安裝手動操作機構。 |
|
|
基本誤差 |
帶定位器：小于全行程的±2% |
4、齒條式連接可調節開啟角度、額定流量。 |
|
|
死區 |
帶定位器：小于全行程的2% |
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。 |
|
|
可調范圍 |
250：1 |
6、IS05211標準連接為產品的安裝更換提供了方便。 |
|
|
配置執行機構 |
AT系列單雙作用氣動執行器 |
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 |
|
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
|
|
產品零部件材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P8 |
R8 |
R3 |
R3 |
||
|
1 |
閥體／閥蓋 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
球體/閥桿 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
|
3 |
襯里／閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) |
|||||
|
4 |
填料/壓蓋 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
|||
|
5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|||
|
6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
|||
|
7 |
緊固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
|||
|
8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|||
|
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
|||
Q641F46氣動襯氟球閥產品外形與結構尺寸：
|
公稱通徑 |
標準值 |
參考值 |
||||||||||||||
|
DN（mm） |
NPS |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
W |
Do(蝸輪) |
H |
WT(Kg) |
||||
|
（inch） |
PN1.0MPa |
|||||||||||||||
|
15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
120 |
|
80 |
2.5 |
||||
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
140 |
|
90 |
3 |
||||
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
160 |
|
100 |
4.5 |
||||
|
32 |
1 1/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ14 |
160 |
|
110 |
5.7 |
||||
|
40 |
1 1/2 |
180 |
145 |
110 |
85 |
2 |
18 |
4-Φ14 |
200 |
|
120 |
7 |
||||
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-Φ14 |
250 |
|
135 |
9.5 |
||||
|
65 |
2 1/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-Φ14 |
300 |
|
145 |
15 |
||||
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-Φ14 |
350 |
|
185 |
19 |
||||
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
400 |
|
95 |
33 |
||||
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-Φ18 |
500 |
|
210 |
58 |
||||
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
|
200 |
450 |
93 |
||||
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-Φ23 |
|
240 |
490 |
155 |
||||
|
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-Φ23 |
|
240 |
550 |
210 |
||||
|
PN1.6MPa |
||||||||||||||||
|
15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
120 |
|
80 |
2.5 |
||||
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
140 |
|
90 |
3 |
||||
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
160 |
|
100 |
4.5 |
||||
|
32 |
1 1/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
160 |
|
110 |
5.7 |
||||
|
40 |
1 1/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
200 |
|
120 |
7 |
||||
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
250 |
|
135 |
9.5 |
||||
|
65 |
2 1/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
300 |
|
145 |
15 |
||||
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
8-Φ18 |
350 |
|
185 |
19 |
||||
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
24 |
8-Φ18 |
400 |
|
195 |
33 |
||||
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
26 |
8-Φ18 |
500 |
|
210 |
58 |
||||
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
|
200 |
450 |
93 |
||||
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-Φ23 |
|
240 |
490 |
155 |
||||
|
PN2.5MPa |
||||||||||||||||
|
15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
16 |
4-Φ14 |
120 |
|
80 |
2.5 |
||||
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
140 |
|
90 |
3 |
||||
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
160 |
|
100 |
4.5 |
||||
|
32 |
1 1/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
160 |
|
110 |
5.7 |
||||
|
40 |
1 1/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
200 |
|
120 |
7 |
||||
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
250 |
|
135 |
9.5 |
||||
|
65 |
2 1/2 |
220 |
180 |
145 |
120 |
3 |
22 |
8-Φ18 |
300 |
|
145 |
15 |
||||
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
8-Φ18 |
300 |
|
185 |
19 |
||||
|
100 |
4 |
280 |
230 |
190 |
160 |
3 |
24 |
8-Φ23 |
|
200 |
195 |
33 |
||||
|
125 |
5 |
320 |
270 |
220 |
188 |
3 |
28 |
8-Φ25 |
|
200 |
210 |
58 |
||||
|
150 |
6 |
360 |
300 |
250 |
218 |
3 |
30 |
8-Φ25 |
|
200 |
450 |
93 |
||||
