氣動偏心半球閥概述
富林克PQ647F氣動偏心半球閥是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。?
特點：
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。?
應用領域:?
氣動偏心半球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱要標嚴緊的場合；適用于電廠、水力除渣或氣態輸送管道的控制。
氣動偏心半球閥性能
|
公稱壓力 MPa |
1.0 |
1.6 |
2.5 |
4.0 |
|
強度試驗 MPa |
1.5 |
2.4 |
3.8 |
6.0 |
|
密封試驗 MPa |
1.1 |
1.8 |
2.8 |
4.5 |
|
適用溫度 ℃ |
≤425℃ 、 ≤325℃ 常溫 |
|||
|
主要材質 |
鑄鋼、不銹鋼 |
|||
|
適用介質 |
煤粉、煤灰、含塵、氣體 |
|||
|
法蘭標準 |
JB/T82.1-94 |
|||
|
閥門結構長度標準 |
GB12221-89 |
|||
?
?
氣動偏心半球閥零部件材料
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+ 氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯 (PTFE) 、增強聚四氟乙烯 (PPL) 、對位聚苯、柔性石墨 |
|||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
?
?
氣動偏心半球閥參數
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流 ? 量系數 ? KV |
全腔型 |
14 |
25 |
30 |
55 |
100 |
135 |
230 |
320 |
500 |
850 |
1300 |
1750 |
|
60% 腔型 |
- |
- |
- |
- |
- |
- |
- |
- |
300 |
510 |
780 |
1050 |
|
|
40% 腔型 |
6 |
10 |
12 |
20 |
40 |
54 |
92 |
128 |
200 |
340 |
520 |
700 |
|
|
允許壓差 (MPa) |
≤ 公稱壓力 |
||||||||||||
|
閥體形式 |
整體鑄造球形體 |
||||||||||||
|
閥芯形式 |
偏心旋轉閥芯 ( 帶導流翼 ) |
||||||||||||
|
流量特性 |
近似等百分比 |
||||||||||||
|
動作范圍 |
全開 60° |
||||||||||||
|
泄露量 Q |
軟密封 VI 級、硬密封 IV 級，符合 ANSI B16.104 標準 |
||||||||||||
|
可調范圍 |
全腔型 (100 ： 1) 、 60% 腔型 (60 ： 1) 、 40% 腔型 (40 ： 1) |
||||||||||||
|
配置執行機構 |
GT 、 AT 、 AR 、 AW 系列單雙作用氣動執行器 |
||||||||||||
|
控制方式 |
開關兩位控制、 4 ～ 20mA 模擬量信號控制 |
||||||||||||
氣動偏心半球閥執行器參數
|
執行器型號 |
GT 、 AT 、 AR 、 AW 系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4 ～ 0.7MPa |
|
氣源接口 |
G1/4" 、 G1/8" 、 G3/8" 、 G1/2" |
|
環境溫度 |
-30 ～ +70℃ |
|
作用形式 |
單作用執行機構：氣關式 (B)-- 失氣時閥位開 (FO) ；氣開式 (K)-- 失氣時閥位關 (FC) ? 雙作用執行機構：氣關式 (B)-- 失氣時閥位保持 (FL) ；氣開式 (K)-- 失氣時閥位保持 (FL) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

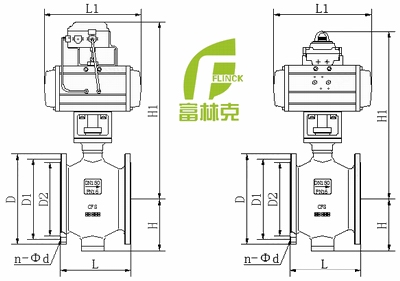

?? 氣動偏心半球閥結構圖
氣動偏心半球閥尺寸
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
法蘭式 |
102 |
102 |
114 |
124 |
143 |
165 |
194 |
213 |
229 |
243 |
297 |
338 |
|
H |
60 |
60 |
65 |
95 |
105 |
120 |
140 |
155 |
165 |
205 |
240 |
270 |
|
|
H1 |
293 |
312 |
317 |
360 |
393 |
423 |
482 |
568 |
610 |
755 |
/ |
/ |
|
|
L1 |
140 |
164 |
164 |
190 |
210 |
247 |
276 |
348 |
378 |
524 |
/ |
/ |
|
|
PN1.6MPa 法蘭連接尺寸 |
|||||||||||||
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
|
n-Φd |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
|
PN2.5MPa 法蘭連接尺寸 |
|||||||||||||
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
|
n-Φd |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
|
